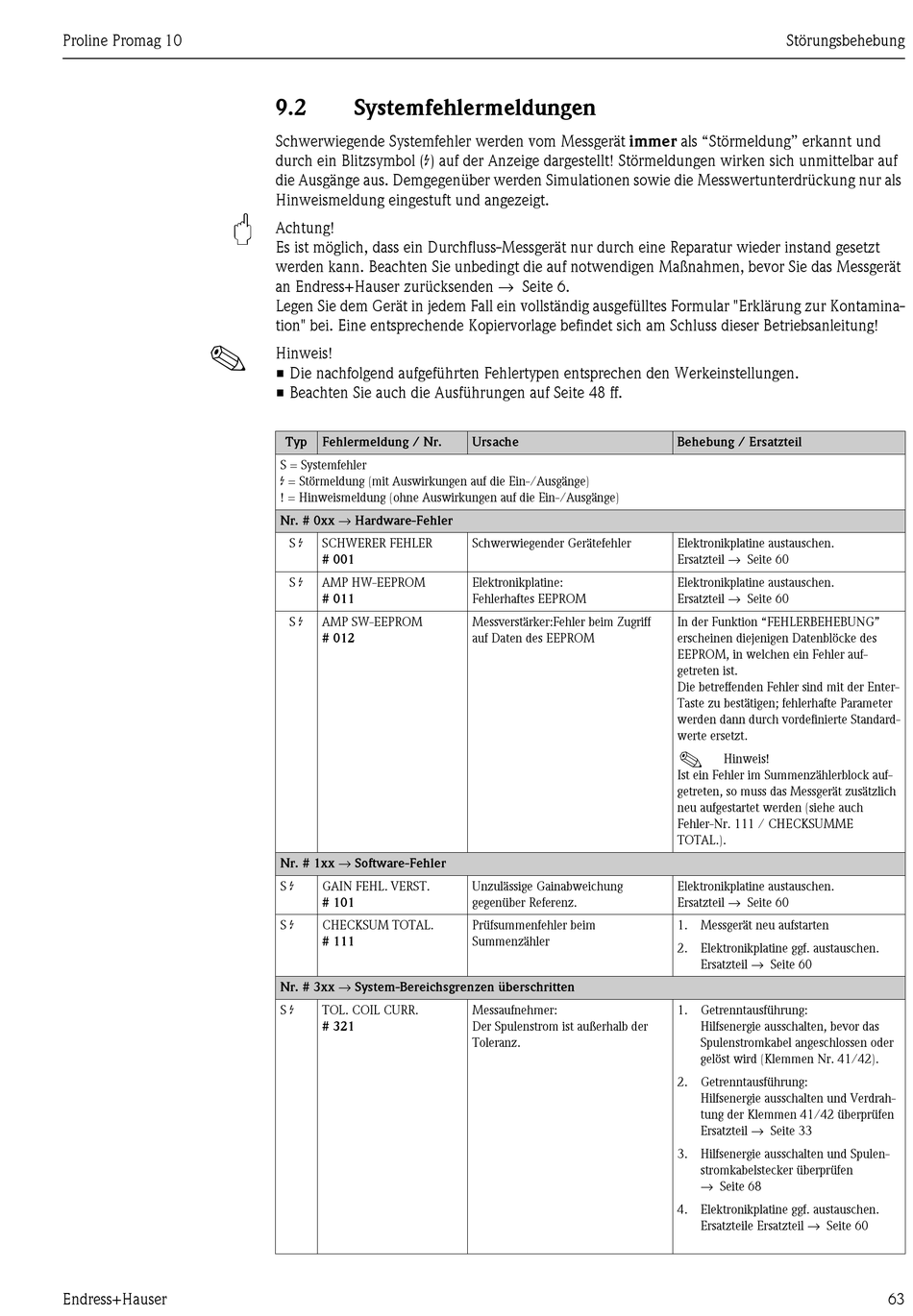

9.2

Systemfehlermeldungen

Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrückung nur als
Hinweismeldung eingestuft und angezeigt.
"
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt
werden kann. Beachten Sie unbedingt die auf notwendigen Maßnahmen, bevor Sie das Messgerät
an Endress+Hauser zurücksenden → Seite 6.
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
• Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen.
• Beachten Sie auch die Ausführungen auf Seite 48 ff.
Typ Fehlermeldung / Nr.
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ein-/Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ein-/Ausgänge)
Nr. # 0xx → Hardware-Fehler
S $

SCHWERER FEHLER

# 001
S $
AMP HW-EEPROM
# 011
S $
AMP SW-EEPROM
# 012
Nr. # 1xx → Software-Fehler
S $
GAIN FEHL. VERST.
# 101
S $
CHECKSUM TOTAL.
# 111
Nr. # 3xx → System-Bereichsgrenzen überschritten
S $
TOL. COIL CURR.
# 321
Ursache
Schwerwiegender Gerätefehler
Elektronikplatine:
Fehlerhaftes EEPROM
Messverstärker:Fehler beim Zugriff
auf Daten des EEPROM
Unzulässige Gainabweichung
gegenüber Referenz.
Prüfsummenfehler beim
Summenzähler
Messaufnehmer:
Der Spulenstrom ist außerhalb der
Toleranz.
Störungsbehebung
Behebung / Ersatzteil
Elektronikplatine austauschen.
Ersatzteil → Seite 60
Elektronikplatine austauschen.
Ersatzteil → Seite 60
In der Funktion "FEHLERBEHEBUNG"
erscheinen diejenigen Datenblöcke des
EEPROM, in welchen ein Fehler auf-
getreten ist.
Die betreffenden Fehler sind mit der Enter-
Taste zu bestätigen; fehlerhafte Parameter
werden dann durch vordefinierte Standard-
werte ersetzt.
!
Hinweis!
Ist ein Fehler im Summenzählerblock auf-
getreten, so muss das Messgerät zusätzlich
neu aufgestartet werden (siehe auch
Fehler-Nr. 111 / CHECKSUMME
TOTAL.).
Elektronikplatine austauschen.
Ersatzteil → Seite 60
1. Messgerät neu aufstarten
2. Elektronikplatine ggf. austauschen.
Ersatzteil → Seite 60
1. Getrenntausführung:
Hilfsenergie ausschalten, bevor das
Spulenstromkabel angeschlossen oder
gelöst wird (Klemmen Nr. 41/42).
2. Getrenntausführung:
Hilfsenergie ausschalten und Verdrah-
tung der Klemmen 41/42 überprüfen
Ersatzteil → Seite 33
3. Hilfsenergie ausschalten und Spulen-
stromkabelstecker überprüfen
→ Seite 68
4. Elektronikplatine ggf. austauschen.
Ersatzteile Ersatzteil → Seite 60
