Störungsbehebung
!
66

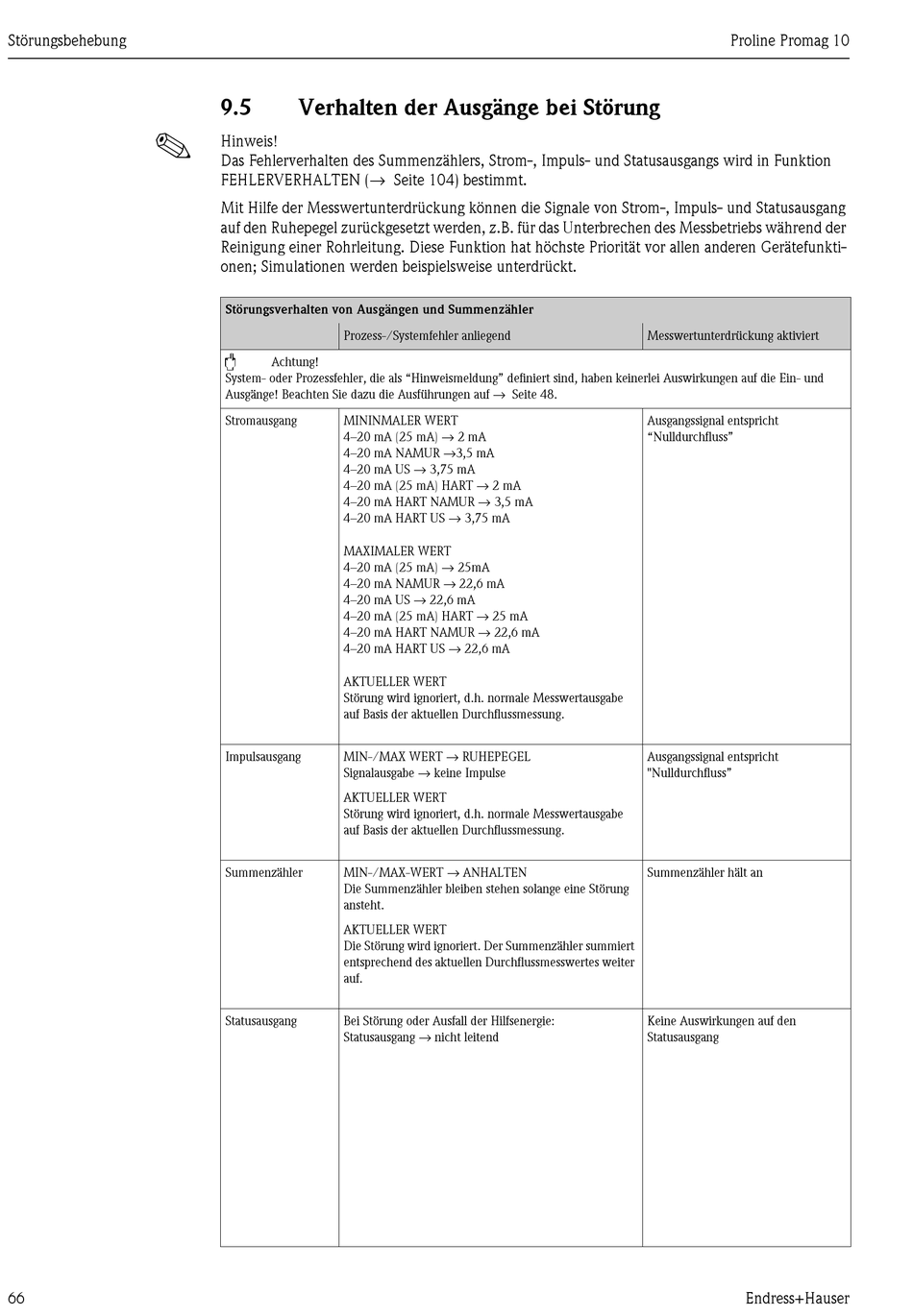

9.5 Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten des Summenzählers, Strom-, Impuls- und Statusausgangs wird in Funktion
FEHLERVERHALTEN (→ Seite 104) bestimmt.
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Statusausgang
auf den Ruhepegel zurückgesetzt werden, z.B. für das Unterbrechen des Messbetriebs während der
Reinigung einer Rohrleitung. Diese Funktion hat höchste Priorität vor allen anderen Gerätefunkti-
onen; Simulationen werden beispielsweise unterdrückt.
Störungsverhalten von Ausgängen und Summenzähler
Prozess-/Systemfehler anliegend
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ein- und
Ausgänge! Beachten Sie dazu die Ausführungen auf → Seite 48.
Stromausgang MININMALER WERT
4–20 mA (25 mA) → 2 mA
4–20 mA NAMUR →3,5 mA
4–20 mA US → 3,75 mA
4–20 mA (25 mA) HART → 2 mA
4–20 mA HART NAMUR → 3,5 mA
4–20 mA HART US → 3,75 mA
MAXIMALER WERT
4–20 mA (25 mA) → 25mA
4–20 mA NAMUR → 22,6 mA
4–20 mA US → 22,6 mA
4–20 mA (25 mA) HART → 25 mA
4–20 mA HART NAMUR → 22,6 mA
4–20 mA HART US → 22,6 mA
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe
auf Basis der aktuellen Durchflussmessung.
MIN-/MAX WERT → RUHEPEGEL
Impulsausgang
Signalausgabe → keine Impulse
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe
auf Basis der aktuellen Durchflussmessung.
MIN-/MAX-WERT → ANHALTEN
Summenzähler
Die Summenzähler bleiben stehen solange eine Störung
ansteht.
AKTUELLER WERT
Die Störung wird ignoriert. Der Summenzähler summiert
entsprechend des aktuellen Durchflussmesswertes weiter
auf.
Statusausgang Bei Störung oder Ausfall der Hilfsenergie:
Statusausgang → nicht leitend
Proline Promag 10
Messwertunterdrückung aktiviert
Ausgangssignal entspricht
"Nulldurchfluss"
Ausgangssignal entspricht
"Nulldurchfluss"
Summenzähler hält an
Keine Auswirkungen auf den
Statusausgang
