Einbau

3.3.1

Einbau Messaufnehmer Promag W

Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müssen bauseits
bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente auf Seite 21 ff..
• Die Montage zusätzlicher Erdungsscheiben ist auf Seite 21 beschrieben.

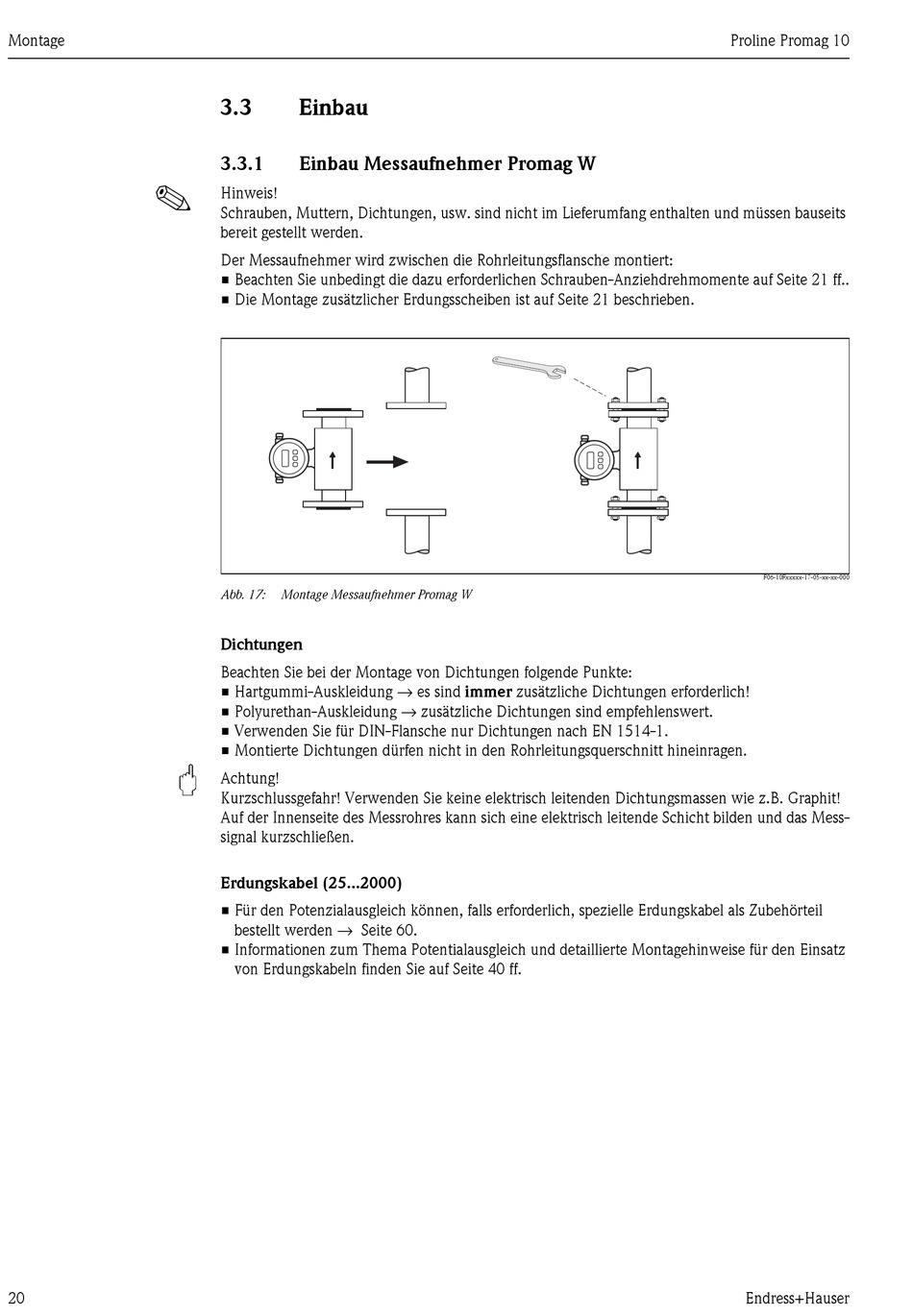

Abb. 17: Montage Messaufnehmer Promag W
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → zusätzliche Dichtungen sind empfehlenswert.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit!
Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Mess-
signal kurzschließen.
Erdungskabel (25...2000)
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als Zubehörteil
bestellt werden → Seite 60.
• Informationen zum Thema Potentialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln finden Sie auf Seite 40 ff.
