Einsatzbedingungen: Umgebung - Endress+Hauser Proline Promag 10 Betriebsanleitung

Proline Promag 10
Umgebungstemperatur
Lagerungstemperatur
Schutzart
Stoß- und Schwingungs-
festigkeit
CIP-Reinigung
SIP-Reinigung
Elektromagnetische
Verträglichkeit (EMV)
Endress+Hauser
10.1.8

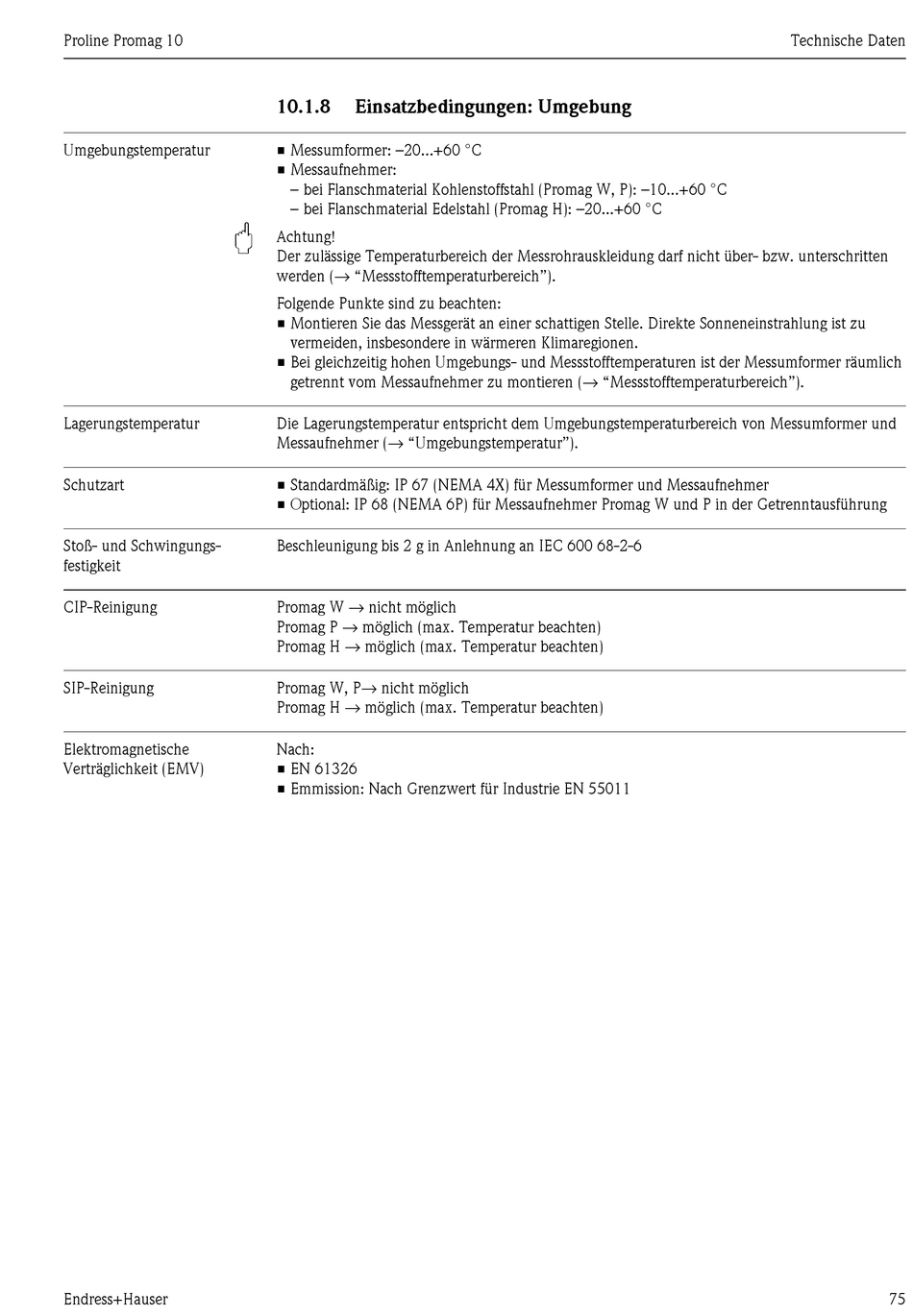

Einsatzbedingungen: Umgebung

• Messumformer: –20...+60 °C
• Messaufnehmer:
– bei Flanschmaterial Kohlenstoffstahl (Promag W, P): –10...+60 °C
– bei Flanschmaterial Edelstahl (Promag H): –20...+60 °C
"
Achtung!
Der zulässige Temperaturbereich der Messrohrauskleidung darf nicht über- bzw. unterschritten
werden (→ "Messstofftemperaturbereich").
Folgende Punkte sind zu beachten:
• Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu
vermeiden, insbesondere in wärmeren Klimaregionen.
• Bei gleichzeitig hohen Umgebungs- und Messstofftemperaturen ist der Messumformer räumlich
getrennt vom Messaufnehmer zu montieren (→ "Messstofftemperaturbereich").
Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumformer und
Messaufnehmer (→ "Umgebungstemperatur").
• Standardmäßig: IP 67 (NEMA 4X) für Messumformer und Messaufnehmer
• Optional: IP 68 (NEMA 6P) für Messaufnehmer Promag W und P in der Getrenntausführung
Beschleunigung bis 2 g in Anlehnung an IEC 600 68-2-6
Promag W → nicht möglich
Promag P → möglich (max. Temperatur beachten)
Promag H → möglich (max. Temperatur beachten)
Promag W, P→ nicht möglich
Promag H → möglich (max. Temperatur beachten)
Nach:
• EN 61326
• Emmission: Nach Grenzwert für Industrie EN 55011
Technische Daten
75
