4.3

Potentialausgleich

Warnung!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
4.3.1

Standardfall

Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Messaufnehmer verfügen über eine standard-
mäßig eingebaute Bezugselektrode, welche die dafür erforderliche Verbindung sicher stellt. Damit
entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.
• Promag W → Bezugselektrode standardmäßig vorhanden
• Promag P → Bezugselektrode standardmäßig vorhanden
• Promag H → Keine Bezugselektrode vorhanden. Über den metallischen Prozessanschluss
besteht immer eine elektrische Verbindung zum Messstoff.
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des Mess-
umformergehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere auch betriebs-
interne Erdungskonzepte.

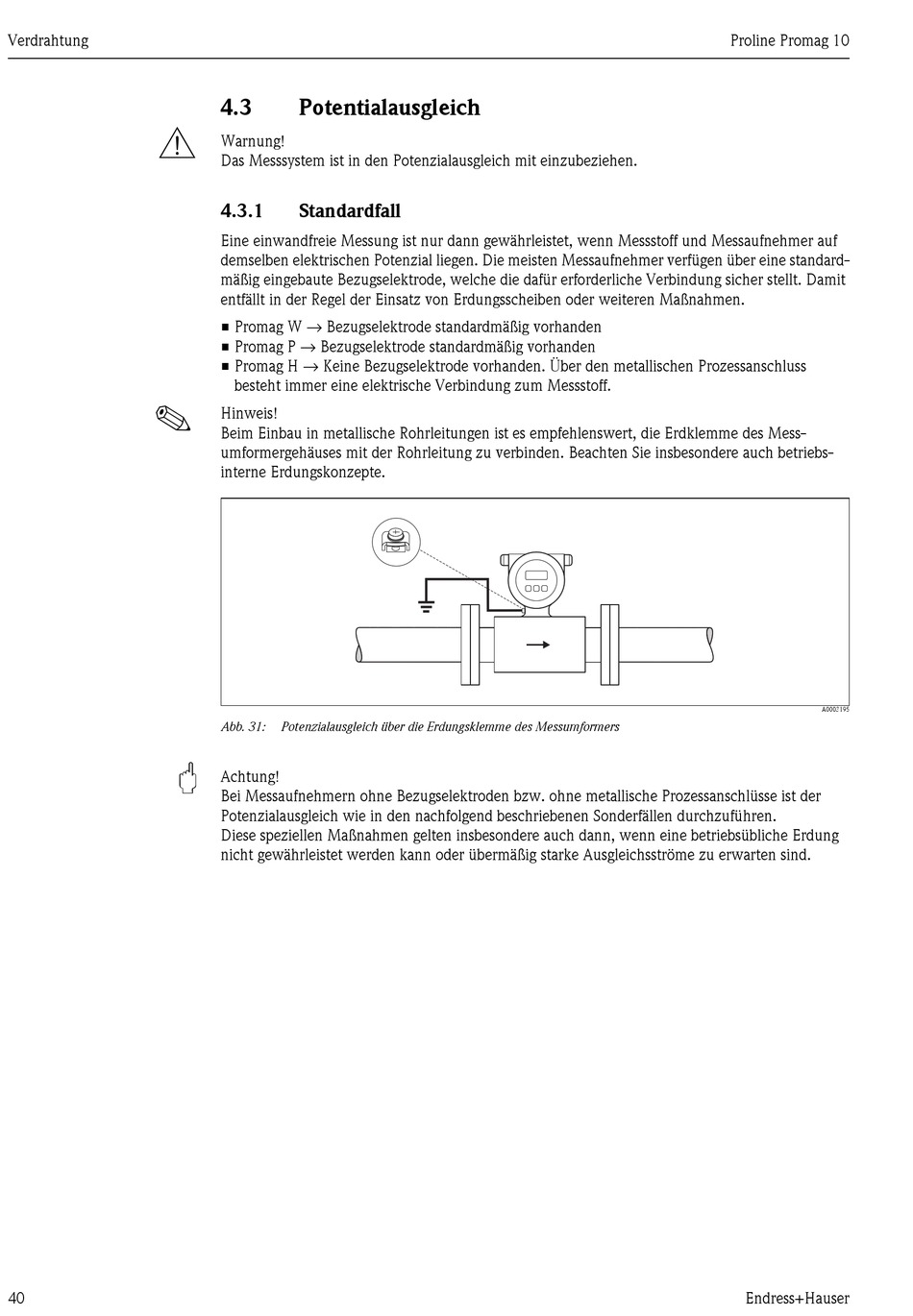

Abb. 31: Potenzialausgleich über die Erdungsklemme des Messumformers
Achtung!
Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallische Prozessanschlüsse ist der
Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfällen durchzuführen.
Diese speziellen Maßnahmen gelten insbesondere auch dann, wenn eine betriebsübliche Erdung
nicht gewährleistet werden kann oder übermäßig starke Ausgleichsströme zu erwarten sind.
