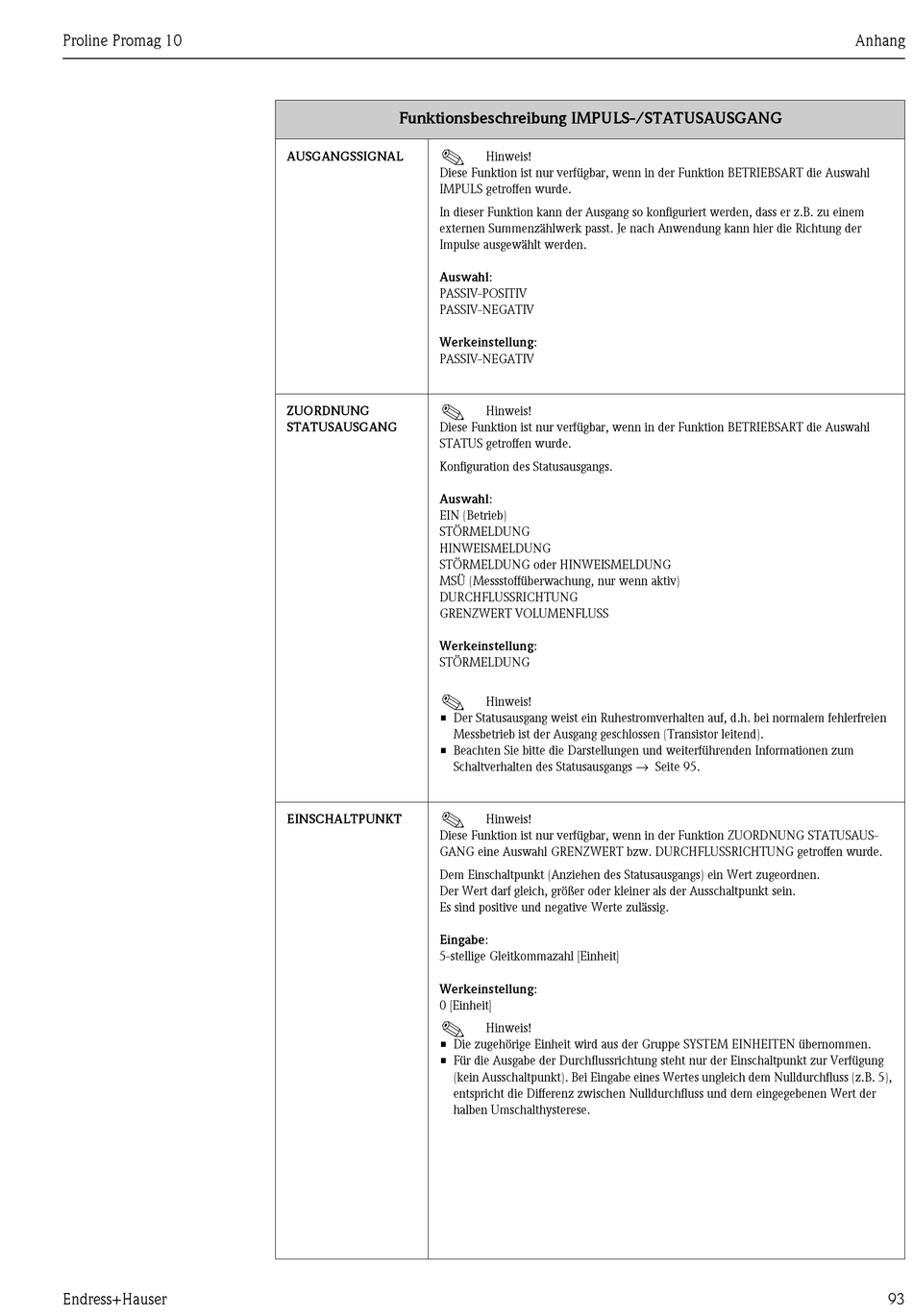

Funktionsbeschreibung IMPULS-/STATUSAUSGANG
!
AUSGANGSSIGNAL
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
IMPULS getroffen wurde.
In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu einem
externen Summenzählwerk passt. Je nach Anwendung kann hier die Richtung der
Impulse ausgewählt werden.
Auswahl:
PASSIV-POSITIV
PASSIV-NEGATIV
Werkeinstellung:
PASSIV-NEGATIV
!
ZUORDNUNG
STATUSAUSGANG Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
STATUS getroffen wurde.
Konfiguration des Statusausgangs.
Auswahl:
EIN (Betrieb)
STÖRMELDUNG
HINWEISMELDUNG
STÖRMELDUNG oder HINWEISMELDUNG
MSÜ (Messstoffüberwachung, nur wenn aktiv)
DURCHFLUSSRICHTUNG
GRENZWERT VOLUMENFLUSS
Werkeinstellung:
STÖRMELDUNG
!
• Der Statusausgang weist ein Ruhestromverhalten auf, d.h. bei normalem fehlerfreien
Messbetrieb ist der Ausgang geschlossen (Transistor leitend).
• Beachten Sie bitte die Darstellungen und weiterführenden Informationen zum
Schaltverhalten des Statusausgangs → Seite 95.
!
EINSCHALTPUNKT
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG STATUSAUS-
GANG eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen wurde.
Dem Einschaltpunkt (Anziehen des Statusausgangs) ein Wert zugeordnen.
Der Wert darf gleich, größer oder kleiner als der Ausschaltpunkt sein.
Es sind positive und negative Werte zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Gruppe SYSTEM EINHEITEN übernommen.
• Für die Ausgabe der Durchflussrichtung steht nur der Einschaltpunkt zur Verfügung
(kein Ausschaltpunkt). Bei Eingabe eines Wertes ungleich dem Nulldurchfluss (z.B. 5),
entspricht die Differenz zwischen Nulldurchfluss und dem eingegebenen Wert der
halben Umschalthysterese.
Hinweis!
Hinweis!
Hinweis!
Hinweis!
Hinweis!
