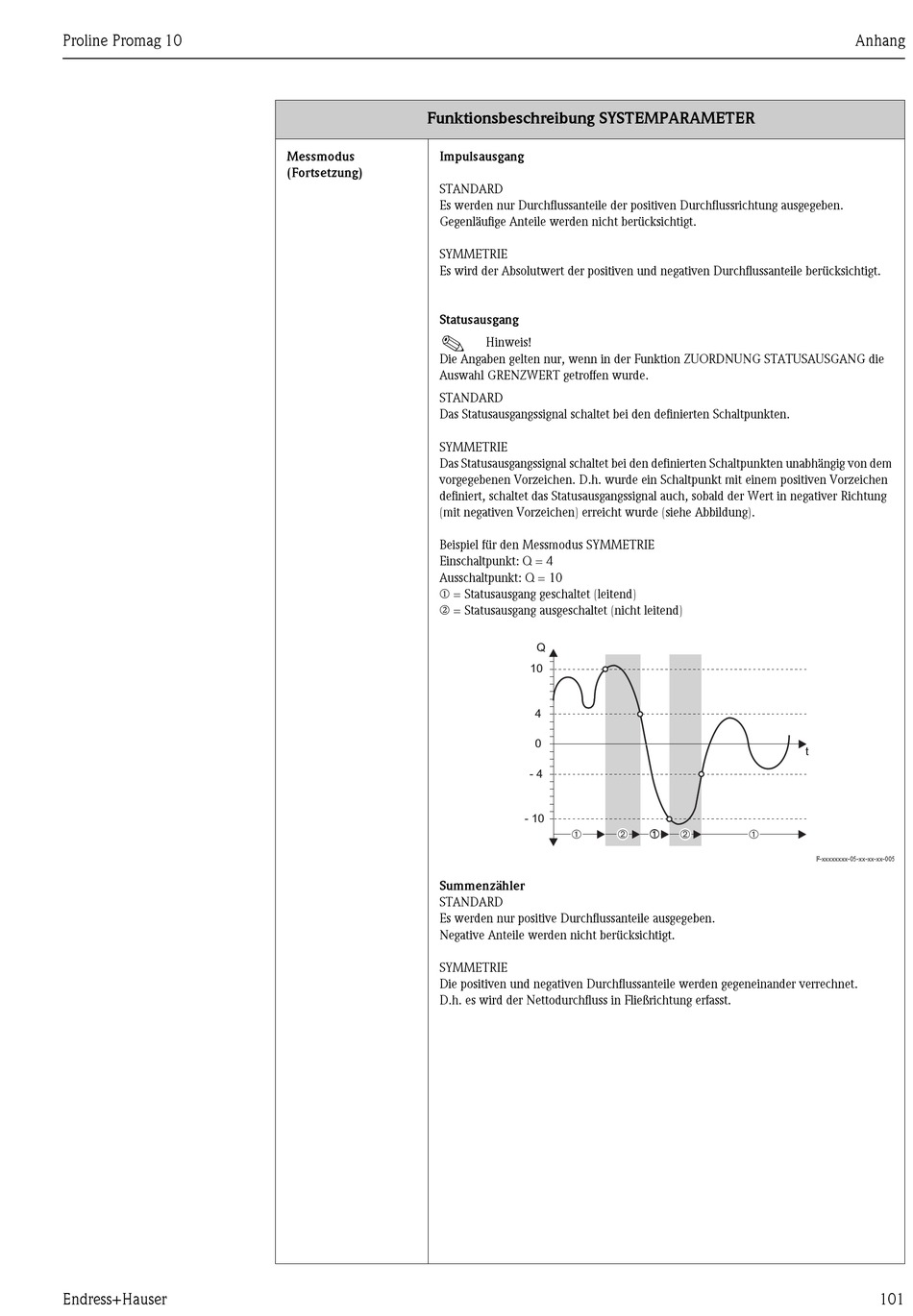

Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 101

Proline Promag 10
Endress+Hauser
Funktionsbeschreibung SYSTEMPARAMETER
Messmodus Impulsausgang
(Fortsetzung)
STANDARD
Es werden nur Durchflussanteile der positiven Durchflussrichtung ausgegeben.
Gegenläufige Anteile werden nicht berücksichtigt.
SYMMETRIE
Es wird der Absolutwert der positiven und negativen Durchflussanteile berücksichtigt.
Statusausgang
!
Die Angaben gelten nur, wenn in der Funktion ZUORDNUNG STATUSAUSGANG die
Auswahl GRENZWERT getroffen wurde.
STANDARD
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten unabhängig von dem
vorgegebenen Vorzeichen. D.h. wurde ein Schaltpunkt mit einem positiven Vorzeichen
definiert, schaltet das Statusausgangssignal auch, sobald der Wert in negativer Richtung
(mit negativen Vorzeichen) erreicht wurde (siehe Abbildung).
Beispiel für den Messmodus SYMMETRIE
Einschaltpunkt: Q = 4
Ausschaltpunkt: Q = 10
m = Statusausgang geschaltet (leitend)
n = Statusausgang ausgeschaltet (nicht leitend)
Summenzähler
STANDARD
Es werden nur positive Durchflussanteile ausgegeben.
Negative Anteile werden nicht berücksichtigt.
SYMMETRIE
Die positiven und negativen Durchflussanteile werden gegeneinander verrechnet.
D.h. es wird der Nettodurchfluss in Fließrichtung erfasst.
Hinweis!
Q
10
4
0
- 4
- 10
➀
➀ ➁ ➀
t
➁ ➀
F-xxxxxxxx-05-xx-xx-xx-005
Anhang
101
