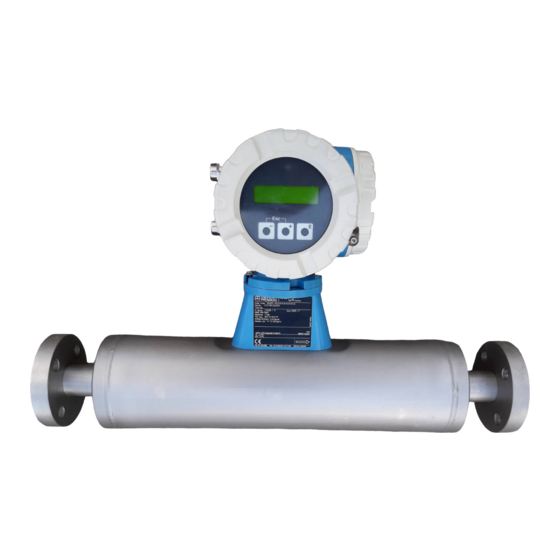

Endress+Hauser Proline Promass 80 Betriebsanleitung

Endress+Hauser Proline Promass 80 Betriebsanleitung

Coriolis-massedurchfluss-messsystem hart
Vorschau ausblenden Andere Handbücher für Proline Promass 80:
Inhaltsverzeichnis

Werbung

Betriebsanleitung
Proline Promass 80
Coriolis-Massedurchfluss-Messsystem
6
BA057D/06/de/09.08
71079068
gültig ab Version
V 3.00.00 (Gerätesoftware)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Proline Promass 80

  • Seite 1 Betriebsanleitung Proline Promass 80 Coriolis-Massedurchfluss-Messsystem BA057D/06/de/09.08 71079068 gültig ab Version V 3.00.00 (Gerätesoftware)
  • Seite 2 Kurzanleitung Proline Promass 80 Kurzanleitung Mit der folgenden Kurzanleitung können Sie Ihr Messgerät schnell und einfach in Betrieb nehmen: Sicherheitshinweise Seite 7 ▼ Montage Seite 14 ▼ Verdrahtung Seite 27 ▼ Anzeige- und Bedienelemente Seite 34 ▼ Inbetriebnahme mit dem QUICK SETUP Seite 49 ff.
  • Seite 3 Proline Promass 80 Kurzanleitung QUICK SETUP für die schnelle Inbetriebnahme Hinweis! Weiterführende Informationen zur Durchführung von Quick Setup-Menüs, insbesondere bei Gerä- ten ohne Vor-Ort-Anzeige, finden Sie im Kapitel "Inbetriebnahme". → Seite 50 ff. XXX.XXX.XX Quick Setup Quick Setup Inbetriebnahme HOME-POSITION...
  • Seite 4 Kurzanleitung Proline Promass 80 Endress+Hauser...
  • Seite 5: Inhaltsverzeichnis

    Proline Promass 80 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....7 5.2.3 Programmiermodus sperren ... . 36 Fehlermeldungen ......37 Bestimmungsgemäße Verwendung .
  • Seite 6 Proline Promass 80 Inhaltsverzeichnis Technische Daten ....76 10.1 Technische Daten auf einen Blick ... . . 76 10.1.1 Anwendungsbereiche .
  • Seite 7: Sicherheitshinweise

    • Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Korrosionsbeständigkeit messstoffberührender Materialien abzuklären. Kleine Veränderungen der Temperatur, Konzentration oder Grad der Verunreinigung im Prozess können jedoch Unter-...
  • Seite 8: Rücksendung

    Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren.
  • Seite 9: Sicherheitszeichen Und -Symbole

    Proline Promass 80 Sicherheitshinweise Sicherheitszeichen und -symbole Die Geräte sind nach dem Stand der Technik betriebssicher gebaut und geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die Geräte berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010-1 "Sicherheitsbestimmungen für elektri- sche Mess-, Steuer-, Regel- und Laborgeräte".
  • Seite 10: Identifizierung

    Identifizierung Proline Promass 80 Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem "Promass 80/83" besteht aus folgenden Teilen: • Messumformer Promass 80 bzw. 83 • Messaufnehmer Promass F, Promass M, Promass E, Promass A, Promass H, Promass I, Promass S oder Promass P Zwei Ausführungen sind verfügbar: •...
  • Seite 11: Typenschild Messaufnehmer

    Proline Promass 80 Identifizierung 2.1.2 Typenschild Messaufnehmer PROMASS F 83F25-XXXXXXXXXXXX Order Code: 12345678901 Ser.No.: ABCDEFGHJKLMNPQRST TAG No.: 2.5100 / -11 DN25 / 1" K-factor: Size: DN25 DIN/EN PN100 pnom =PS= 100bar 1.4404 / 316L, 1.4539 / 904L Materials: -50°C...+200°C / -58°F...+392°F 40bar / 600psi Container +/- 0.001g/cc...
  • Seite 12: Typenschild Anschlüsse

    Identifizierung Proline Promass 80 2.1.3 Typenschild Anschlüsse active See operating manual passive Betriebsanleitung beachten normally open contact Observer manuel d'instruction normally closed contact 12345678912 Ser.No.: L1/L+ Supply / Versorgung / N/L- Tension d'alimentation Active: 0/4...20mA, RL max. = 700 Ohm Passive: 4...20mA, max.
  • Seite 13: Zertifikate Und Zulassungen

    EN 61326/A1. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun- gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 14: Montage

    Montage Proline Promass 80 Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. • Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
  • Seite 15: Lagerung

    Proline Promass 80 Montage 3.1.3 Lagerung Beachten Sie folgende Punkte: • Für Lagerung (und Transport) ist das Messgerät stoßsicher zu verpacken. Dafür bietet die Originalverpackung optimalen Schutz. • Die zulässige Lagerungstemperatur beträgt: –40…+80 °C (–40 °F…+176 °F), vorzugsweise +20 °C (+68 °F).
  • Seite 16 Montage Proline Promass 80 a0003597 Abb. 7: Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) 1 = Vorratstank , 2 = Messaufnehmer, 3 = Blende, Rohrverengung (siehe Tabelle), 4 = Ventil, 5 = Abfüllbehälter ∅ Blende, Rohrverengung ∅ Blende, Rohrverengung inch inch 1/24"...
  • Seite 17: Einbaulage

    Proline Promass 80 Montage 3.2.3 Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Einbaulage Promass A Vertikal: Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitge- führte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich.
  • Seite 18: Spezielle Einbauhinweise

    Montage Proline Promass 80 Horizontal (Promass H, I, S, P): Promass H und Promass I können beliebig in eine horizontale Rohrleitung eingebaut werden. Abb. V: ÃÃ ÃÃ ÃÃ ÃÃ ÃÃ ÃÃ Vertikale Einbaulage a0004572 Abb. H1: ✘ Ã Horizontale Einbau- TM >...
  • Seite 19: Promass P Und I Mit Exzentrischen Tri-Clamp

    Proline Promass 80 Montage a0004581 Abb. 9: Horizontaler Einbau bei Messaufnehmern mit gebogenem Messrohr Nicht geeignet bei feststoffbeladenen Messstoffen. Gefahr von Feststoffansammlungen! Nicht geeignet bei ausgasenden Messstoffen. Gefahr von Luftansammlungen! Promass P und I mit exzentrischen Tri-Clamp Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der vollständigen Entleerbarkeit exzentrische Tri-Clamp-Anschlüsse verwendet werden.
  • Seite 20: Promass P Und I Mit Hygieneanschlüssen (Rohrschelle Mit Dämmeinlage Zwischen Clamp Und Messinstrument)

    Montage Proline Promass 80 21 mm/m ( 2%) A0010011-en Abb. 11: Promass I: Durch Neigen des Systems in eine bestimmte Richtung und mit einem bestimmten Gefälle entspre- chend den Hygiene-richtlinien (21 mm/m oder ca. 2 %) kann mittels Schwerkraft eine vollständige Entleer- barkeit erreicht werden.
  • Seite 21: Beheizung

    (z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden: ≥ 300 – Relative magnetische Permeabilität μ – Blechdicke d ≥ 0,35 mm (0,0011") • Angaben über zulässige Temperaturbereiche → Seite 88 Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt werden können. Endress+Hauser...
  • Seite 22: Wärmeisolation

    Montage Proline Promass 80 3.2.6 Wärmeisolation Bei einigen Messstoffen ist darauf zu achten, dass im Bereich des Messaufnehmers keine Wärme- zufuhr stattfinden kann. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. a0004614-ae Abb. 14: Im Falle der Promass F Hochtemperatur-Ausführung ist eine maximale Isolationsdicke von 60 mm (2,4") im Bereich der Elektronik/Hals einzuhalten.
  • Seite 23: Einbau

    Proline Promass 80 Montage Einbau 3.3.1 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Warnung! Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation dargestellt.
  • Seite 24: Montage Wandaufbaugehäuse

    Montage Proline Promass 80 3.3.2 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Schalttafeleinbau (mit separatem Montageset, Zubehör) → Seite 25 • Rohrmontage (mit separatem Montageset, Zubehör) → Seite 25 " Achtung! • Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich –20…+60 °C (–4…+ °140 F), optional –40…+60 °C (–40…+140 °F) nicht überschritten wird.
  • Seite 25 Proline Promass 80 Montage Schalttafeleinbau Einbauöffnung in der Schalttafel gemäss Abbildung vorbereiten. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
  • Seite 26: Vor-Ort-Anzeige Drehen

    Montage Proline Promass 80 3.3.3 Vor-Ort-Anzeige drehen Schrauben Sie den Elektronikraumdeckel vom Messumformergehäuse ab. Drücken Sie die seitlichen Verriegelungstasten des Anzeigemoduls und ziehen Sie das Modul aus der Elektronikraumabdeckplatte heraus. Drehen Sie die Anzeige in die gewünschte Lage (max. 4 x 45° in beide Richtungen) und setzen Sie sie wieder auf die Elektronikraumabdeckplatte auf.
  • Seite 27: Verdrahtung

    Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Hinweis! Das Gerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden kann.
  • Seite 28: Kabelspezifikation Verbindungskabel

    Verdrahtung Proline Promass 80 4.1.2 Kabelspezifikation Verbindungskabel Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf- nehmer folgende Spezifikationen: • 6 x 0,38 mm (PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern • Leiterwiderstand: ≤ 50 Ω/km • Kapazität Ader/Schirm: ≤ 420 pF/m •...
  • Seite 29 Proline Promass 80 Verdrahtung – 27 + 26 – 25 + 24 – 23 + 22 – 21 + 20 N (L-) L1 (L+) a0004582 Abb. 22: Anschließen des Messumformers (Aluminium-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm Kabel für Hilfsenergie: 85…260 V AC, 20…55 V AC, 16…62 V DC Klemme Nr.
  • Seite 30: Klemmenbelegung

    Verdrahtung Proline Promass 80 N (L-) L1 (L+) – – – – a0001135 Abb. 24: Anschließen des Messumformers (Wandaufbaugehäuse); Leitungsquerschnitt: max. 2,5 mm Kabel für Hilfsenergie: 85…260 V AC, 20…55 V AC, 16…62 V DC Klemme Nr. 1: L1 für AC, L+ für DC Klemme Nr.
  • Seite 31: Anschluss Hart

    Proline Promass 80 Verdrahtung 4.2.3 Anschluss HART Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung: • Direkter Anschluss an den Messumformer über Anschlussklemmen 26(+) / 27(−) • Anschluss über den 4…20-mA-Stromkreis Hinweis! • Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
  • Seite 32: Schutzart

    Verdrahtung Proline Promass 80 Schutzart Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP 67. " Achtung! Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von Endress+Hauser garantierte Schutzart erlischt. Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten, müssen folgende Punkte zwingend beachtet werden:...
  • Seite 33: Anschlusskontrolle

    Proline Promass 80 Verdrahtung Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 85…260 V AC (45…65 Hz) 20…55 V AC (45…65 Hz)
  • Seite 34: Bedienung

    Bedienung Proline Promass 80 Bedienung Anzeige- und Bedienelemente Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr Gerät über die Funktionsmatrix konfigurieren. Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss- richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach sei-...
  • Seite 35: Kurzanleitung Zur Funktionsmatrix

    Proline Promass 80 Bedienung Kurzanleitung zur Funktionsmatrix Hinweis! • Beachten Sie unbedingt die allgemeinen Hinweise → Seite 36 • Funktionsbeschreibungen → Handbuch "Beschreibung Gerätefunktionen" HOME-Position → F → Einstieg in die Funktionsmatrix Funktionsgruppe auswählen (z.B. STROMAUSGANG 1) Funktion auswählen (z.B. ZEITKONSTANTE) Parameter ändern / Zahlenwerte eingeben:...
  • Seite 36: Allgemeine Hinweise

    • Ist die Programmierung gesperrt und werden in einer beliebigen Funktion die P Bedienelemente betätigt, erscheint auf der Anzeige automatisch eine Aufforderung zur Code-Eingabe. • Wird als Kundencode "0" eingegeben, so ist die Programmierung immer freigegeben! • Falls Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre Endress+Hauser- Serviceorganisation weiterhelfen. "...
  • Seite 37: Fehlermeldungen

    Proline Promass 80 Bedienung Fehlermeldungen 5.3.1 Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler vor, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten: •...
  • Seite 38: Kommunikation

    Bedienung Proline Promass 80 Kommunikation Außer über die Vor-Ort-Bedienung kann das Messgerät auch mittels HART-Protokoll parametriert und Messwerte abgefragt werden. Die digitale Kommunikation erfolgt dabei über den 4–20 mA Stromausgang HART. → Seite 31 Das HART-Protokoll ermöglicht für Konfigurations- und Diagnosezwecke die Übermittlung von Mess- und Gerätedaten zwischen dem HART-Master und dem betreffenden Feldgerät.
  • Seite 39: Bedienmöglichkeiten

    Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. Bedienprogramm "FieldCare" FieldCare ist Endress+Hauser’s FDT-basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustand- informationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der Geräte.
  • Seite 40: Aktuelle Gerätebeschreibungsdateien

    Bezugsquellen der Gerätebeschreibungen: Handbediengerät DXR 375 • Updatefunktion von Handbediengerät verwenden • www.endress.com → Download-Area Fieldcare / DTM • CD-ROM (Endress+Hauser Bestellnummer 56004088) • DVD (Endress+Hauser Bestellnummer 70100690) • www.endress.com → Download-Area • www.endress.com → Download-Area SIMATIC PDM Test- und Simulationsgerät: Bezugsquellen der Gerätebeschreibungen:...
  • Seite 41: Gerätevariablen Und Prozessgrößen

    Proline Promass 80 Bedienung 5.4.3 Gerätevariablen und Prozessgrößen Gerätevariablen: Folgende Gerätevariablen sind über das HART-Protokoll verfügbar: Kennung (dezimal) Gerätevariable OFF (nicht belegt) Massefluss Volumenfluss Normvolumenfluss Dichte Normdichte Temperatur Summenzähler 1 Summenzähler 2 Prozessgrößen: Die Prozessgrößen sind werkseitig folgenden Gerätevariablen zugeordnet: •...
  • Seite 42: Universelle / Allgemeine Hart-Kommandos

    Bedienung Proline Promass 80 5.4.4 Universelle / Allgemeine HART-Kommandos Die folgende Tabelle enthält alle vom Gerät unterstützten universellen Kommandos. Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Universelle Kommandos ("Universal Commands") Eindeutige Geräteidentifizierung keine Die Geräteidentifizierung liefert Informationen über...
  • Seite 43 Proline Promass 80 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) HART-Kurzadresse setzen Byte 0: gewünschte Adresse (0…15) Byte 0: aktive Adresse Zugriffsart = Schreiben Werkeinstellung: Hinweis! Bei einer Adresse >0 (Multidrop-Betrieb) wird der Stromausgang der primären Prozessgröße fest auf 4 mA...
  • Seite 44 Bedienung Proline Promass 80 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Fertigungsnummer des Gerätes keine Byte 0-2: Fertigungsnummer lesen Zugriffsart = Lesen Anwender-Nachricht (Message) Unter diesem Parameter kann ein beliebiger, 32 Zeichen Zeigt die aktuelle Anwender-Nachricht im Gerät an: schreiben langer Text im Gerät gespeichert werden:...
  • Seite 45 Proline Promass 80 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Einheit der primären Prozessgröße Festlegen der Einheit der primären Prozessgröße. Als Antwort wird der aktuelle Einheitencode der primä- schreiben ren Prozessgröße angezeigt: Nur zur Prozessgröße passende Einheiten werden vom...
  • Seite 46 Bedienung Proline Promass 80 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Einheit der Gerätevariablen schrei- Mit diesem Kommando wird die Einheit der Als Antwort wird die aktuelle Einheit der Geräte- angegebenen Gerätevariablen festgelegt, wobei nur zur variablen im Gerät angezeigt:...
  • Seite 47: Gerätestatus / Fehlermeldungen

    Proline Promass 80 Bedienung 5.4.5 Gerätestatus / Fehlermeldungen Über Kommando "48" kann der erweiterte Gerätestatus, in diesem Falle aktuelle Fehlermeldungen, ausgelesen werden. Das Kommando liefert Informationen, die bitweise codiert sind (siehe nachfol- gende Tabelle). Hinweis! Ausführliche Erläuterungen der Gerätestatus- bzw. Fehlermeldungen und deren Behebung finden Sie im Kapitel Systemfehlermeldungen.
  • Seite 48 Bedienung Proline Promass 80 Kurzbeschreibung des Fehlers → Seite 61 ff. Byte-Bit Fehler-Nr. 13-0 Up- und Download der Gerätedateien. Momentan keine anderen Befehle mög- lich 13-5 Messstoffeigenschaften erlauben keinen normalen Messbetrieb. 13-6 Extreme Prozessbedingungen. Aufstarten des Messsystems nicht möglich. 13-7 Interner Analog-Digital-Wandler übersteuert.
  • Seite 49: Inbetriebnahme

    Proline Promass 80 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die folgenden Installations- und Funktionskontrollen erfolgreich durchgeführt wurden, bevor Sie die Versorgungsspannung für das Messgerät einschalten: • Checkliste "Einbaukontrolle" → Seite 26 • Checkliste "Anschlusskontrolle" → Seite 33 Einschalten des Messgerätes...
  • Seite 50: Quick Setup

    Inbetriebnahme Proline Promass 80 Quick Setup Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das Bedienprogramm, z.B. FieldCare zu konfigurieren. Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über die folgenden Quick Setup-Menüs alle für den Standard-Messbetrieb wichtigen Geräteparameter sowie Zusatzfunktio- nen schnell und einfach konfiguriert werden.
  • Seite 51 Proline Promass 80 Inbetriebnahme Hinweis! • Wird bei einer Abfrage die Tastenkombination X gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB- NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. • Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der nachfolgend beschriebenen Quick Setups aus- geführt wird.
  • Seite 52: Konfiguration

    Inbetriebnahme Proline Promass 80 Konfiguration 6.4.1 Ein Stromausgang: aktiv/passiv Die Konfiguration des Stromausganges als "aktiv" oder "passiv" erfolgt über verschiedene Steckbrü- cken auf der I/O-Platine. " Achtung! Die Konfiguration der Stromausgänge als "aktive" oder "passiv" ist nur bei nicht-Ex i I/O-Platinen möglich.
  • Seite 53: Zwei Stromausgänge: Aktiv/Passiv

    Proline Promass 80 Inbetriebnahme 6.4.2 Zwei Stromausgänge: aktiv/passiv Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" erfolgt über verschiedene Steckbrü- cken auf der I/O-Platine bzw. auf dem Strom-Submodul. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
  • Seite 54: Abgleich

    • Bei sehr schwierigen Messstoffen (z.B. feststoffbeladen oder ausgasend) ist es möglich, dass trotz mehrmaligem Nullpunktabgleich kein stabiler Nullpunkt erreicht werden kann. Setzen Sie sich bitte in solchen Fällen mit Ihrer Endress+Hauser-Servicestelle in Verbindung. • Den aktuell gültigen Nullpunktwert können Sie über die Funktion NULLPUNKT abfragen (siehe Handbuch "Beschreibung Gerätefunktionen").
  • Seite 55 Proline Promass 80 Inbetriebnahme Durchführung des Nullpunktabgleichs Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen herrschen. Stoppen Sie den Durchfluss (v = 0 m/s). Kontrollieren Sie die Absperrventile auf Leckagen. Kontrollieren Sie den erforderlichen Betriebsdruck. Führen Sie nun den Abgleich wie folgt durch:...
  • Seite 56: Dichteabgleich

    Inbetriebnahme Proline Promass 80 6.5.2 Dichteabgleich Die Messgenauigkeit bei der Erfassung der Messstoffdichte beeinflusst direkt die Volumendurch- flussberechnung. Ein Dichteabgleich ist deshalb unter folgenden Voraussetzungen erforderlich: • Der Messaufnehmer misst nicht genau den Dichtewert, welchen der Anwender aufgrund von Laboruntersuchungen erwartet.
  • Seite 57: Berstelement

    • Nur mit leichtem Überdruck spülen. Maximaldruck 5 bar. Datenspeicher (HistoROM) Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher- modulen, auf denen Prozess- und Messgerätedaten abgelegt sind. Durch das Umstecken solcher Module lassen sich u. a. Gerätekonfigurationen auf andere Messgeräte duplizieren, um nur ein Bei- spiel zu nennen.
  • Seite 58: Wartung

    Wartung Proline Promass 80 Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. Außenreinigung Bei der Außenreinigung von Messgeräten ist darauf zu achten, dass das verwendete Reinigungsmit- tel die Gehäuseoberfläche und die Dichtungen nicht angreift. Reinigung mit Molchen (Promass H, I, S, P) Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozess- anschluss zu beachten.
  • Seite 59: Zubehör

    Proline Promass 80 Zubehör Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser Vertretung. Gerätepezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Messumformer Proline Messumformer für den Austausch oder für die Lagerhal-...
  • Seite 60: Servicespezifisches Zubehör

    Zubehör Proline Promass 80 Servicespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Applicator Software für die Auswahl und Auslegung von Durch- DXA80 - * fluss-Messgeräten. Applicator ist sowohl über das Internet als auch auf CD- ROM für die lokale PC-Installation verfügbar. Weitere Informationen erhalten Sie von Ihrer zuständigen Endress+Hauser-Vertretung.
  • Seite 61: Störungsbehebung

    Proline Promass 80 Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
  • Seite 62: Systemfehlermeldungen

    Störungsbehebung Proline Promass 80 Systemfehlermeldungen Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf die Ausgänge aus. " Achtung! Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer- den kann.
  • Seite 63 Proline Promass 80 Störungsbehebung Behebung (Ersatzteile → Seite 68 ff.) Fehlermeldung / Typ Ursache KOMMUNIKATION I/O Interner Kommunikationsfehler auf der Messverstärker- Ersetzen Sie die Messverstärkerplatine. $: # 251 platine KOMMUNIKATION I/O Kein Datenempfang zwischen Messverstärker und I/O- BUS-Kontakte überprüfen $: # 261 Platine oder fehlerhafte interne Datenübertragung.
  • Seite 64 Störungsbehebung Proline Promass 80 Behebung (Ersatzteile → Seite 68 ff.) Fehlermeldung / Typ Ursache Nr. # 5xx → Anwendungsfehler S: SW.-UPDATE AKT. Neue Messverstärker- oder Kommunikationsmodul- Warten Sie bis der Vorgang beendet ist. Der Neustart des Messge- !: # 501 Softwareversion wird in das Messgerät geladen.
  • Seite 65: Prozessfehlermeldungen

    Proline Promass 80 Störungsbehebung Prozessfehlermeldungen Hinweis! Beachten Sie auch die Ausführungen auf → Seite 37 Behebung (Ersatzteile → Seite 68 ff.) Fehlermeldung / Typ Ursache P = Prozessfehler $ = Störmeldung (mit Auswirkungen auf die Ein-/Ausgänge) ! = Hinweismeldung (ohne Auswirkungen auf die Ein-/Ausgänge) P: SCHW.
  • Seite 66: Prozessfehler Ohne Anzeigemeldung

    Ihre zuständige Endress+Hauser- – Typenschildangaben: Bestell-Code und Seriennummer Serviceorganisation. Rücksendung von Geräten an Endress+Hauser Beachten Sie unbedingt die auf aufgeführten Maßnahmen, bevor Sie ein Messgerät zur Reparatur oder Kalibrierung an Endress+Hauser zurücksenden. Seite 8 Legen Sie dem Durchfluss-Messgerät in jedem Fall das vollständig ausgefüllte Formular "Erklärung zur Kontamination"...
  • Seite 67: Verhalten Der Ausgänge Bei Störung

    Proline Promass 80 Störungsbehebung Verhalten der Ausgänge bei Störung Hinweis! Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über ver- schiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Handbuch "Beschreibung Gerätefunktionen" entnehmen. Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Statusausgang auf den Ruhepegel zurückgesetzt werden, z.B.
  • Seite 68: Ersatzteile

    Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile. Hinweis! Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen, unter Angabe der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist. → Seite 10 Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile: •...
  • Seite 69: Ein-/Ausbau Von Elektronikplatinen

    Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. Abb. 36, Ein- und Ausbau: Elektronikraumdeckel vom Messumformergehäuse abschrauben. Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt: – Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
  • Seite 70 Störungsbehebung Proline Promass 80 a0004647 Abb. 36: Feldgehäuse: Ein- und Ausbau der Elektronikplatine Vor-Ort-Anzeige Verriegelungstaste Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) Erregerstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) I/O-Platine (umrüstbar) I/O-Platine (nicht umrüstbar) Endress+Hauser...
  • Seite 71 Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers durchzuführen. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. Abb. 37, Ein- und Ausbau: Schrauben lösen und Gehäusedeckel (1) aufklappen. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben und danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
  • Seite 72 Störungsbehebung Proline Promass 80 a0004648 Abb. 37: Feldgehäuse: Ein- und Ausbau der Elektronikplatine Gehäusedeckel Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) Erregerstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) I/O-Platine (umrüstbar) I/O-Platine (nicht umrüstbar) Endress+Hauser...
  • Seite 73: Austausch Der Gerätesicherung

    – Hilfsenergie 85…260 V AC → 0,8 A träge / 250 V; 5,2 x 20 mm – Ex-Geräte → siehe entsprechende Ex-Dokumentation Der Zusammenbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. a0001148 Abb. 38: Austausch der Gerätsicherung auf der Netzteilplatine Schutzkappe Gerätesicherung...
  • Seite 74: Software-Historie

    Störungsbehebung Proline Promass 80 Software-Historie Hinweis! Ein Up- bzw. Download zwischen den verschiedenen Software-Versionen ist normalerweise nur mit einer speziellen Service-Software möglich. Datum Software Version Software-Änderungen Dokumentation 07.2008 3.00.XX – Neue Hardware Messverstärker BA057D/06/de/09.08 – Erweiterung Messbereich Gas 71079068 – Neue SIL Bewertung 12.2006...
  • Seite 75 Proline Promass 80 Störungsbehebung Datum Software Version Software-Änderungen Dokumentation 04.2002 Messverstärker: Software-Erweiterung: BA057D/06/de/04.02 1.02.02 – Promass H 50098467 – Ex i Strom-, Frequenzausgang 11.2001 Messverstärker: Software-Anpassung BA057D/06/de/11.01 1.02.01 50098467 06.2001 Messverstärker: Software-Erweiterung: 1.02.00 – Gerätefunktionen allgemein Kommunikationsmodul: – Software-Funktion "Impulsbreite"...
  • Seite 76: Technische Daten

    Technische Daten Proline Promass 80 Technische Daten 10.1 Technische Daten auf einen Blick 10.1.1 Anwendungsbereiche → Seite 7 10.1.2 Arbeitsweise und Systemaufbau Messprinzip Massedurchflussmessung nach dem Coriolis-Messprinzip → Seite 10 Messeinrichtung 10.1.3 Eingangskenngrößen Messgröße • Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren, welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen) •...
  • Seite 77 Proline Promass 80 Technische Daten Messbereiche für Flüssigkeiten (Promass A): Bereich für Endwerte (Flüssigkeiten) g …g min(F) max(F ) [mm] [inch] 1/24" 0 to 20 kg/h 0 to 0.7 lb/min 1/12" 0 to 100 kg/h 0 to 3.7 lb/min 1/8"...
  • Seite 78 Technische Daten Proline Promass 80 Messbereiche für Gase (Promass E) [mm] [inch] 3/8" ½" 1" 1½" 2" Messbereiche für Gase (Promass P, S) [mm] [inch] 3/8" ½" 1" 1½" 2" Messbereiche für Gase (Promass A) [mm] [inch] 1/24" 1/12" 1/8"...
  • Seite 79: Ausgangskenngrößen

    Proline Promass 80 Technische Daten Berechnungsbeispiel für Gas: • Messgerät: Promass F, DN 50 • Gas: Luft mit einer Dichte von 60,3 kg/m bei 20 °C und 50 bar • Messbereich: 70000 kg/h • x = 90 (für Promass F DN 50) Max.
  • Seite 80: Hilfsenergie

    Technische Daten Proline Promass 80 Schleichmengen- Schaltpunkte für die Schleichmengenunterdrückung frei wählbar. unterdrückung Galvanische Trennung Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt. 10.1.5 Hilfsenergie → Seite 27 ff. Elektrische Anschlüsse Versorgungsspannung 85…260 V AC, 45…65 Hz 20…55 V AC, 45…65 Hz...
  • Seite 81 Proline Promass 80 Technische Daten Massedurchfluss (Flüssigkeit) Promass F, M, A, I, S, P: ±0,15% ± [(Nullpunktstabilität : Messwert) ⋅ 100]% v.M. Promass E: ±0,30% ± [(Nullpunktstabilität : Messwert) ⋅ 100]% v.M. Promass H: ±0,175% ± [(Nullpunktstabilität : Messwert) ⋅ 100]% v.M.
  • Seite 82 Technische Daten Proline Promass 80 Nullpunktstabilität (Promass F, M): Max. Endwert Nullpunktstabilität Promass F Promass F Promass M (Hochtemperatur) [kg/h] [lb/min] [kg/h] [lb/min] [kg/h] [lb/min] [kg/h] [lb/min] − − 3/8" 2000 73,5 0,030 0,001 0,100 0,004 − − 1/2" 6 500...
  • Seite 83: Beispielrechnung

    Proline Promass 80 Technische Daten Beispielrechnung ±1.0 ±0.5 ±0.2 18 t/h a0004604 Abb. 39: Max. Messfehlerbetrag in % vom Messwert (Beispiel: Promass 80 F, M / DN 25) Berechnungsbeispiel (Massedurchfluss Flüssigkeit): Gegeben: Promass 80 F / DN 25, Durchfluss = 8000 kg/h Max.
  • Seite 84 Technische Daten Proline Promass 80 Standardkalibrierung: Promass F, S, P: ±0,01 g/cc Promass M, E, A, H, I: ±0,02 g/cc Temperatur ±0,5 °C ±0,005 ⋅ T (T = Messstofftemperatur in °C) ±1 °F ±0,003 ⋅ (T–32) (T = Messstofftemperatur in °F) Wiederholbarkeit Massedurchfluss (Flüssigkeit):...
  • Seite 85: Temperaturmessung

    Proline Promass 80 Technische Daten Dichtemessung (Flüssigkeit) 1 g/cc = 1 kg/l Promass F, S, P: ±0,00025 g/cc Promass M, H, E, A: ±0,0005 g/cc Promass I: ±0,001 g/cc Temperaturmessung ±0,25 °C ±0,0025 ⋅ T (T = Messstofftemperatur in °C) (±0,5 °F ±0,0015 ⋅...
  • Seite 86 Technische Daten Proline Promass 80 Promass H: % v.M./bar % v.M./psi 3/8" –0,017 –0,0012 1/2" –0,021 –0,0014 1" –0,013 –0,0008 1 ½" –0,018 –0,0012 2" –0,020 –0,0014 Promass I: Promass I % v.M./bar % v.M./psi 3/8" 0,006 0,0004 1/2" 0,004...
  • Seite 87: Einsatzbedingungen: Einbau

    Proline Promass 80 Technische Daten 10.1.7 Einsatzbedingungen: Einbau → Seite 15 ff. Einbauhinweise Ein- und Auslaufstrecken Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten Verbindungskabellänge Max. 20 Meter (66 feet) (Getrenntausführung) → Seite 16 Systemdruck 10.1.8 Einsatzbedingungen: Umgebung Umgebungstemperatur Standard: –20…+60 °C (-4…+140°F) (Messaufnehmer, Messumformer)
  • Seite 88: Einsatzbedingungen: Prozess

    Technische Daten Proline Promass 80 10.1.9 Einsatzbedingungen: Prozess Messstofftemperaturbereich Messaufnehmer: Promass F, A, H, P: –50…+200 °C (–58…+392 °F) Promass F (Hochtemperatur-Ausführung): –50…+350 °C (–58…+662 °F) Promass M, I, S: –50…+150 °C (–58…+302 °F) Promass E: –40…+140 °C (–40…+284 °F)
  • Seite 89 Proline Promass 80 Technische Daten Messstoffdruckgrenze (Nenn- Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse finden druck) Sie in der separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, wel- che Sie im PDF-Format unter www.endress.com herunterladen können. Eine Liste der verfügbaren "Technischen Informationen" finden Sie auf → Seite 105 Druckbereiche Schutzbehälter:...
  • Seite 90 Technische Daten Proline Promass 80 Druckverlust (SI-Einheiten) Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden: Druckverlustformeln für Promass F, M, E 2 · Re = Reynoldszahl · d · ·...
  • Seite 91 Proline Promass 80 Technische Daten Druckverlustkoeffizienten für Promass F d[m] 5,35 ⋅ 10 5,70 ⋅ 10 9,60 ⋅10 1,90 ⋅ 10 –3 8,30 ⋅ 10 5,80 ⋅ 10 1,90 ⋅ 10 10,60 ⋅ 10 –3 12,00 ⋅ 10 1,90 ⋅ 10 6,40 ⋅...
  • Seite 92 Technische Daten Proline Promass 80 Druckverlustkoeffizienten für Promass M d[m] 5,53 ⋅ 10 5,2 ⋅ 10 8,6 ⋅10 1,7 ⋅ 10 –3 8,55 ⋅ 10 5,3 ⋅ 10 1,7 ⋅ 10 9,7 ⋅ 10 –3 11,38 ⋅ 10 1,7 ⋅ 10 5,8 ⋅...
  • Seite 93 Proline Promass 80 Technische Daten Druckverlustkoeffizienten für Promass E d[m] 5,35 ⋅ 10 5,70 ⋅ 10 7,91 ⋅10 2,10 ⋅ 10 –3 8,30 ⋅ 10 7,62 ⋅ 10 1,73 ⋅ 10 2,13 ⋅ 10 –3 12,00 ⋅ 10 1,89 ⋅ 10 4,66 ⋅...
  • Seite 94 Technische Daten Proline Promass 80 Druckverlustkoeffizienten für Promass A d[m] 1,1 ⋅ 10 1,2 ⋅ 10 1,3 ⋅10 –3 1,8 ⋅ 10 1,6 ⋅ 10 2,4 ⋅ 10 –3 3,5 ⋅ 10 9,4 ⋅ 10 2,3 ⋅ 10 –3 Hochdruckausführung 1,4 ⋅...
  • Seite 95 Proline Promass 80 Technische Daten Druckverlustkoeffizienten für Promass H d[m] 8,51 ⋅ 10 8,04 ⋅ 10 3,28 ⋅10 1,15 ⋅ 10 –3 12,00 ⋅ 10 1,81 ⋅ 10 9,99 ⋅ 10 1,87 ⋅ 10 –3 17,60 ⋅ 10 3,67 ⋅ 10 2,76 ⋅...
  • Seite 96 Technische Daten Proline Promass 80 Druckverlustkoeffizienten für Promass I d[m] 8,55 ⋅ 10 8,1 ⋅ 10 3,9 ⋅10 129,95 ⋅ 10 –3 11,38 ⋅ 10 2,3 ⋅ 10 1,3 ⋅ 10 23,33 ⋅ 10 –3 17,07 ⋅ 10 4,1 ⋅ 10 3,3 ⋅...
  • Seite 97 Proline Promass 80 Technische Daten Druckverlustkoeffizienten für Promass S, P d[m] 8,31 ⋅ 10 8,78 ⋅ 10 3,53 ⋅10 1,30 ⋅ 10 –3 12,00 ⋅ 10 1,81 ⋅ 10 9,99 ⋅ 10 1,87 ⋅ 10 –3 17,60 ⋅ 10 3,67 ⋅ 10 2,76 ⋅...
  • Seite 98: 10.1.10 Konstruktiver Aufbau

    Technische Daten Proline Promass 80 10.1.10 Konstruktiver Aufbau Bauform, Maße Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers finden Sie in der separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche Sie im PDF-Format unter www.endress.com herunterladen können. Eine Liste der verfügbaren "Technischen Informationen" finden Sie auf → Seite 105 Gewicht •...
  • Seite 99 Proline Promass 80 Technische Daten Promass S / DN Kompaktausführung Getrenntausführung Promass P / DN Kompaktausführung Getrenntausführung Gewicht (US-Einheiten) Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben in [lb]. Promass F / DN 3/8" 1/2" 1"...
  • Seite 100 Technische Daten Proline Promass 80 Promass I / DN 3/8" 1/2" 1/2"FB 1 ½" 1 ½"FB 3/8" 3/8"FB 2" Kompaktausführung Getrenntausführung "FB" = Promass I mit vollem Nennweitenquerschnitt Promass S / DN 3/8" 1/2" 1 ½" 2" Kompaktausführung Getrenntausführung Promass P / DN 3/8"...
  • Seite 101 Proline Promass 80 Technische Daten • DIN 11864-2 Form A (Bundflansch mit Nut) → Rostfreier Stahl 1.4404/316L • Gewindestutzen DIN 11851 / DIN 11864-1, Form A / ISO 2853 / SMS 1145 → Rostfreier Stahl 1.4404/316L • Tri-Clamp (OD-Tubes)→ Rostfreier Stahl 1.4404/316L •...
  • Seite 102 Technische Daten Proline Promass 80 Promass S: • Flansche in Anlehnung an EN 1092-1 (DIN 2501) / JIS B2220 → Rostfreier Stahl 1.4404/316/316L • Flansche in Anlehnung an ASME B16.5 → Rostfreier Stahl 1.4404/316/316L • DIN 11864-2 Form A (Bundflansch mit Nut) → Rostfreier Stahl 1.4435/316L •...
  • Seite 103: 10.1.11 Anzeige- Und Bedienoberfläche

    Proline Promass 80 Technische Daten Promass P: rostfreier Stahl 1.4435/316L Dichtungen: Promass F, E, H, I, S, P: Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen Promass M: Viton, EPDM, Silikon, Kalrez 6375, FEP-Ummantelung (nicht für Gas-Anwendungen) Promass A: Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen.
  • Seite 104: 10.1.12 Zertifikate Und Zulassungen

    10.1.12 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zei- chens. C-Tick Zeichen Das Messsystem ist in Uebereinstimmung mit den EMV Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)"...
  • Seite 105: 10.1.13 Bestellinformationen

    Bestellinformationen und ausführliche Angaben zum Bestellcode erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. 10.1.14 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können → Seite 59 10.1.15 Ergänzende Dokumentation • Durchfluss-Messtechnik (FA005D/06/de) • Technische Information Promass 80F, 80M, 83F, 83M (TI053D/06/de) •...
  • Seite 106: Index

    Proline Promass 80 Index Index Anschluss Ein- und Auslaufstrecken ......87 siehe Elektrischer Anschluss Einbaubedingungen Anwendungsbereiche ......7 Ein- und Auslaufstrecken.
  • Seite 107 Proline Promass 80 Index Messumformer Drehen Feldgehäuse (Aluminium) ....23 Galvanische Trennung......80 Drehen Feldgehäuse (Edelstahl) .
  • Seite 108 Proline Promass 80 Index Statuseingang Technische Daten ......79 Störungssuche und -behebung ..... . 61 Stromausgang Technische Daten .
  • Seite 109: Erklärung Zur Kontamination Und Reinigung

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 110 www.endress.com/worldwide BA057D/06/de/09.08 71079068 FM+SGML6.0 ProMoDo...
