Technische Daten

!
Messprinzip
Messeinrichtung
Messgröße
Messbereich
Messdynamik
72

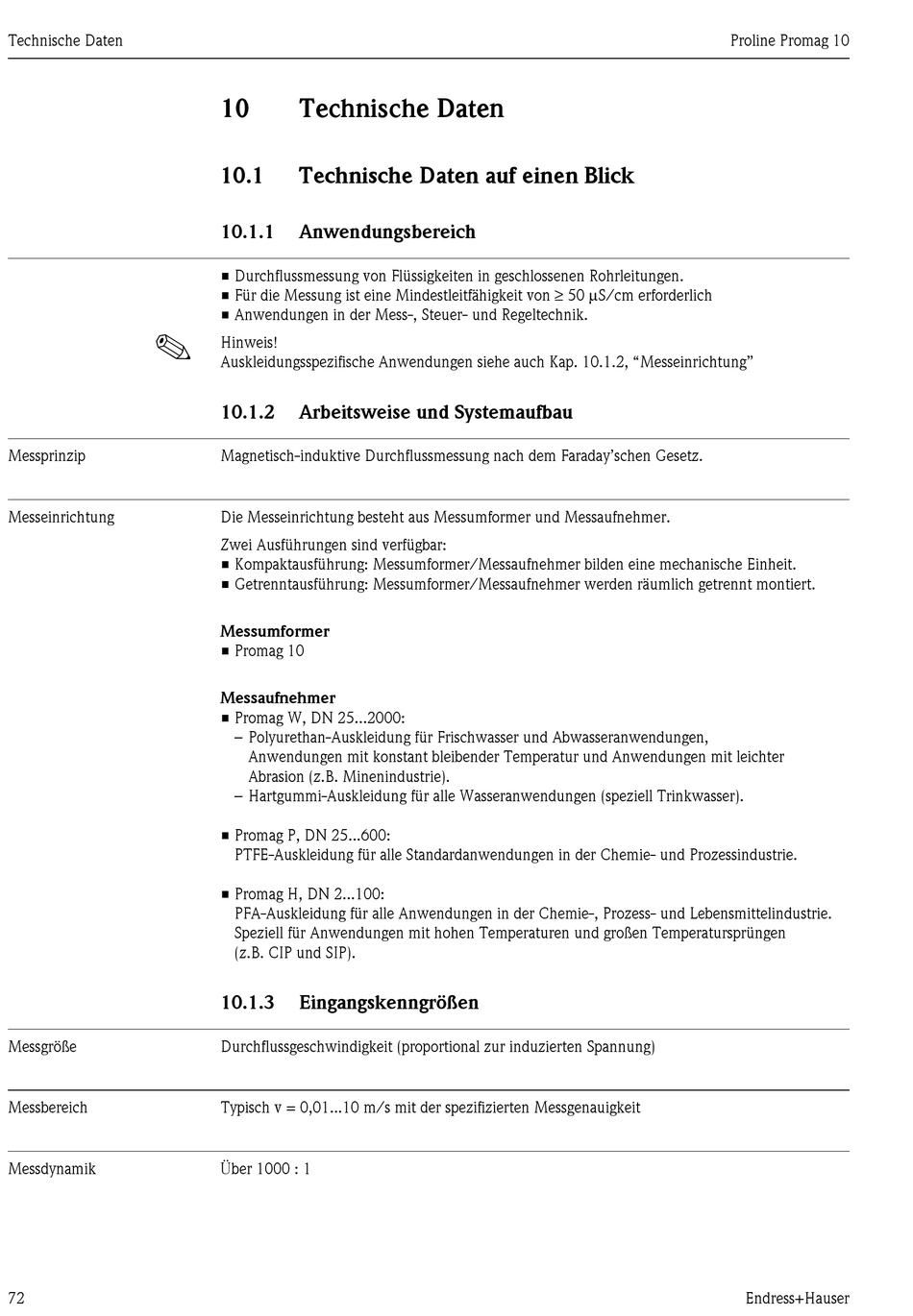

10 Technische Daten
10.1

Technische Daten auf einen Blick

10.1.1

Anwendungsbereich

• Durchflussmessung von Flüssigkeiten in geschlossenen Rohrleitungen.
• Für die Messung ist eine Mindestleitfähigkeit von ≥ 50 µS/cm erforderlich
• Anwendungen in der Mess-, Steuer- und Regeltechnik.
Hinweis!
Auskleidungsspezifische Anwendungen siehe auch Kap. 10.1.2, "Messeinrichtung"
10.1.2

Arbeitsweise und Systemaufbau

Magnetisch-induktive Durchflussmessung nach dem Faraday'schen Gesetz.
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer.
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer/Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer/Messaufnehmer werden räumlich getrennt montiert.
Messumformer
• Promag 10
Messaufnehmer
• Promag W, DN 25...2000:
– Polyurethan-Auskleidung für Frischwasser und Abwasseranwendungen,
Anwendungen mit konstant bleibender Temperatur und Anwendungen mit leichter
Abrasion (z.B. Minenindustrie).
– Hartgummi-Auskleidung für alle Wasseranwendungen (speziell Trinkwasser).
• Promag P, DN 25...600:
PTFE-Auskleidung für alle Standardanwendungen in der Chemie- und Prozessindustrie.
• Promag H, DN 2...100:
PFA-Auskleidung für alle Anwendungen in der Chemie-, Prozess- und Lebensmittelindustrie.
Speziell für Anwendungen mit hohen Temperaturen und großen Temperatursprüngen
(z.B. CIP und SIP).
10.1.3 Eingangskenngrößen
Durchflussgeschwindigkeit (proportional zur induzierten Spannung)
Typisch v = 0,01...10 m/s mit der spezifizierten Messgenauigkeit
Über 1000 : 1
Proline Promag 10
Endress+Hauser
