Bedienung

5.1

Anzeige- und Bedienelemente

Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr
Messgerät über die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Teilfüllung
Rohr, usw.) angezeigt werden. Die Zuordnung der Anzeigezeilen im Betriebsmodus ist vorgegeben.
In der oberen Zeile wird der Volumendurchfluss angezeigt, in der unteren der Summenzählerstand.
1

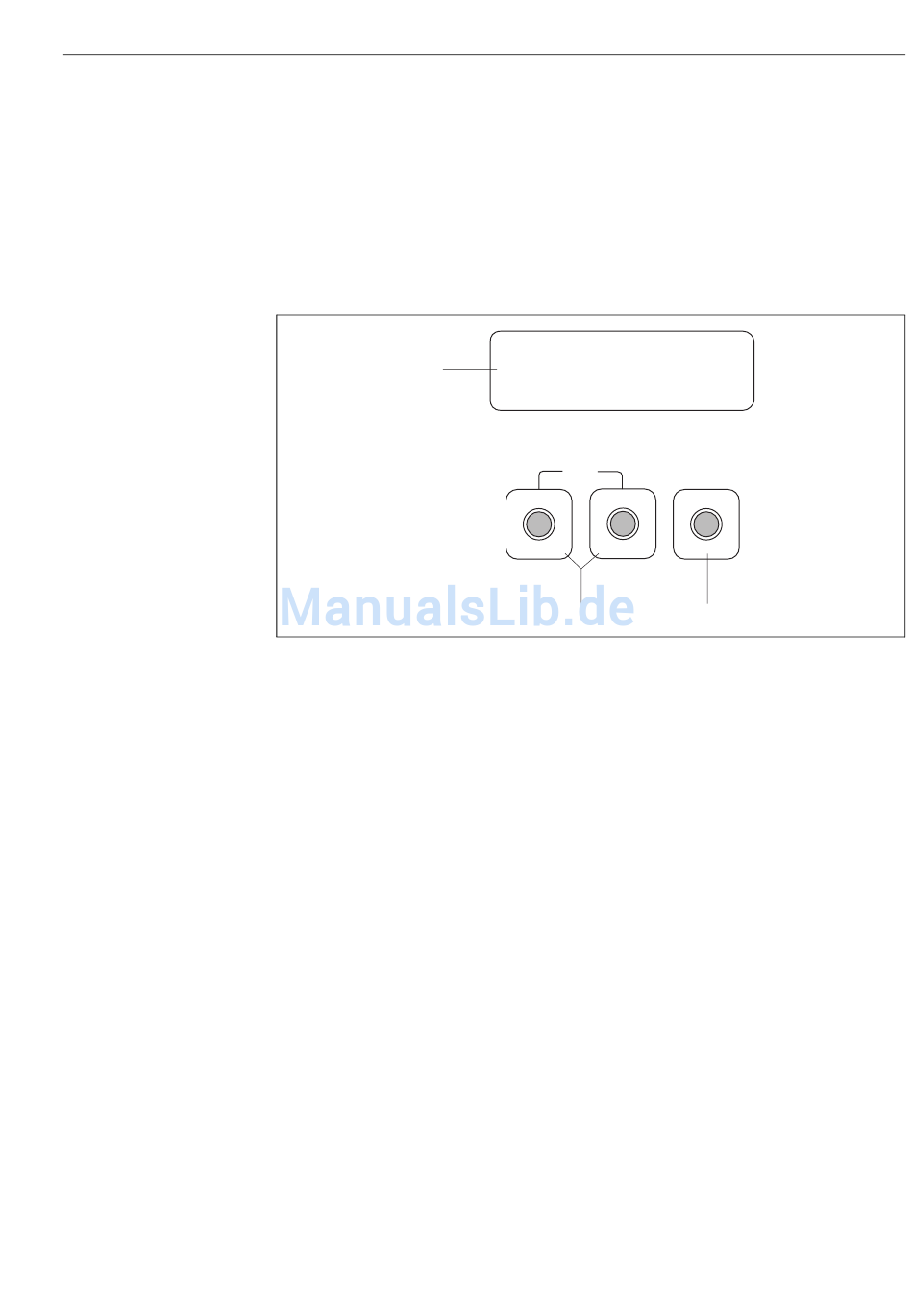

Abb. 36: Anzeige- und Bedienelemente
1 Flüssigkristall-Anzeige
Auf der zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte sowie Stör- und Hinweismeldungen
angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs bezeichnet.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumdendurchfluss [z.B. in ml/min]
– Untere Zeile: Darstellung des Summenzählerstandes [z.B. in m
2 Plus-/Minus-Tasten
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/- Tasten werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix
– +/- Tasten länger als 3 Sekunden betätigen
– Abbrechen der Dateneingabe
3 Enter-Taste
→
– HOME-Position Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+48.25 xx/yy
+3702.6 x
Esc
+
-
2
3
]
→
HOME-Position
→
direkter Rücksprung zur HOME-Position
Bedienung
E
3
A0001141
