Proline Promass 80P, 83P
Ein- und Auslaufstrecken
Verbindungskabellänge
Endress+Hauser

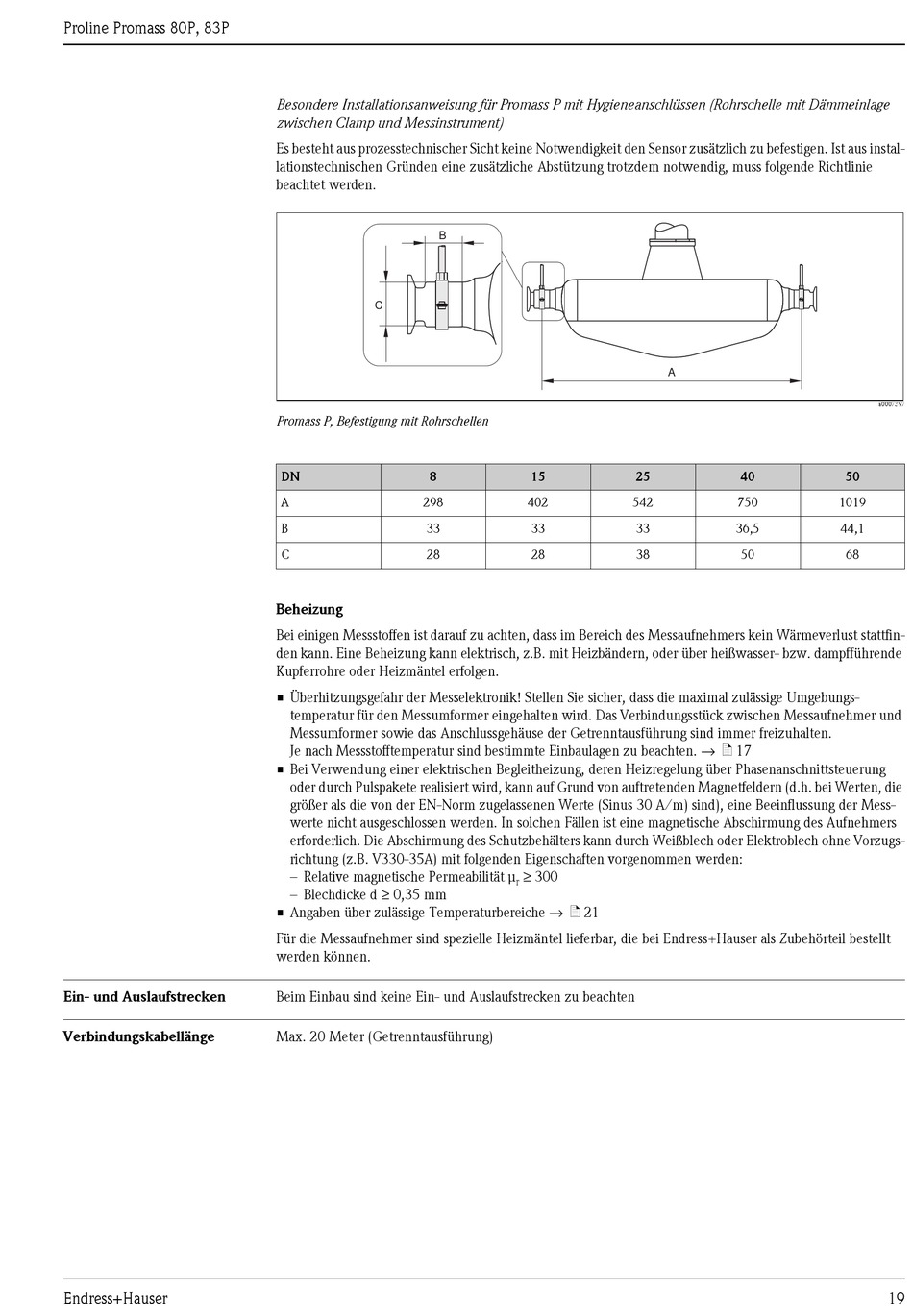

Besondere Installationsanweisung für Promass P mit Hygieneanschlüssen (Rohrschelle mit Dämmeinlage
zwischen Clamp und Messinstrument)
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befestigen. Ist aus instal-
lationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwendig, muss folgende Richtlinie
beachtet werden.
B
C
Promass P, Befestigung mit Rohrschellen
DN
8
A
298
B
33
C
28
Beheizung
Bei einigen Messstoffen ist darauf zu achten, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfin-
den kann. Eine Beheizung kann elektrisch, z.B. mit Heizbändern, oder über heißwasser- bzw. dampfführende
Kupferrohre oder Heizmäntel erfolgen.
• Überhitzungsgefahr der Messelektronik! Stellen Sie sicher, dass die maximal zulässige Umgebungs-
temperatur für den Messumformer eingehalten wird. Das Verbindungsstück zwischen Messaufnehmer und
Messumformer sowie das Anschlussgehäuse der Getrenntausführung sind immer freizuhalten.
Je nach Messstofftemperatur sind bestimmte Einbaulagen zu beachten. → ä 17
• Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasenanschnittsteuerung
oder durch Pulspakete realisiert wird, kann auf Grund von auftretenden Magnetfeldern (d.h. bei Werten, die
größer als die von der EN-Norm zugelassenen Werte (Sinus 30 A/m) sind), eine Beeinflussung der Mess-
werte nicht ausgeschlossen werden. In solchen Fällen ist eine magnetische Abschirmung des Aufnehmers
erforderlich. Die Abschirmung des Schutzbehälters kann durch Weißblech oder Elektroblech ohne Vorzugs-
richtung (z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden:
– Relative magnetische Permeabilität μ
– Blechdicke d ≥ 0,35 mm
• Angaben über zulässige Temperaturbereiche → ä 21
Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt
werden können.
Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten
Max. 20 Meter (Getrenntausführung)
A
15
25
402
542
33
33
28
38
≥ 300
r
a0007397
40
50
750
1019
36,5
44,1
50
68
19
