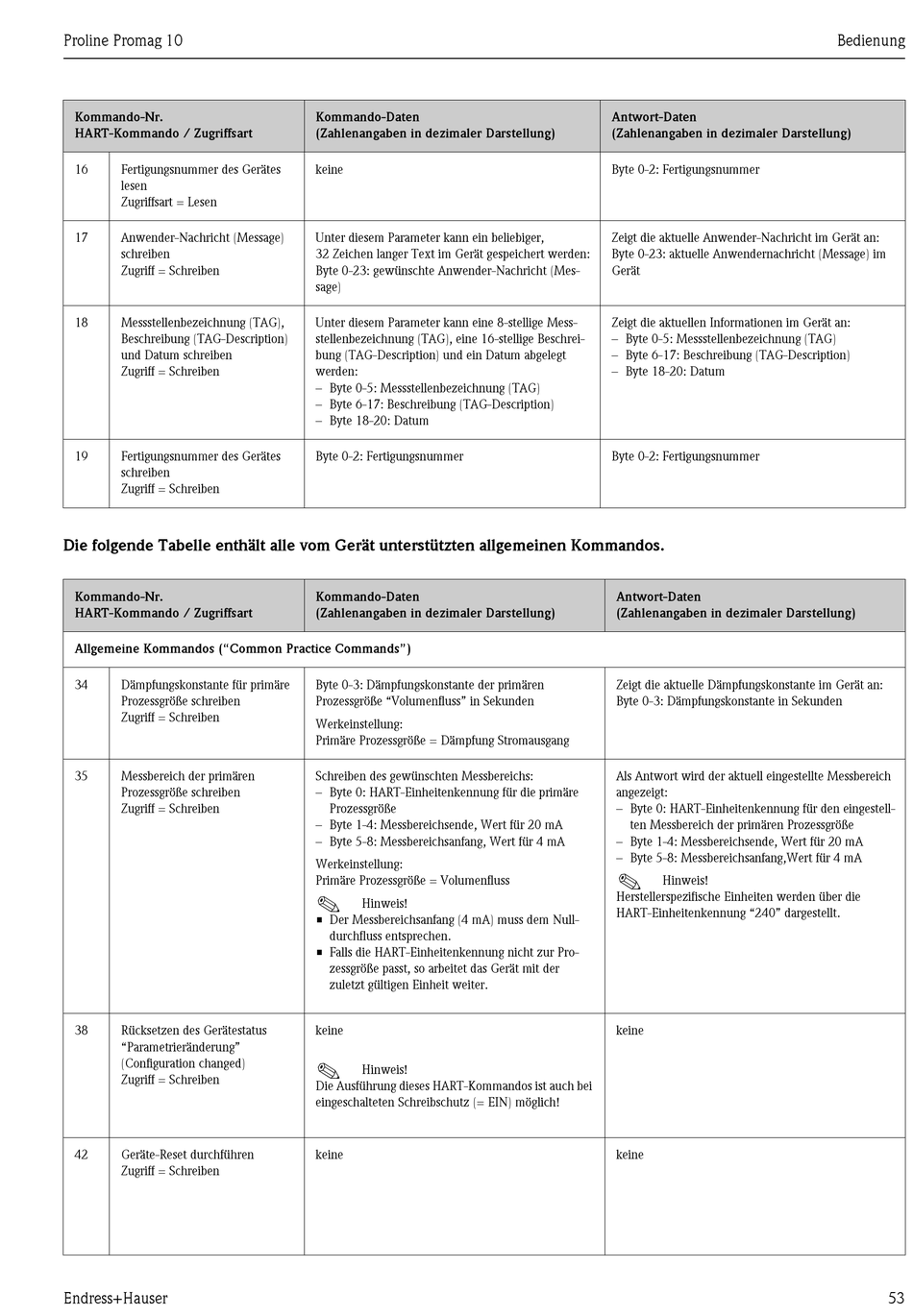

Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 53

Proline Promag 10
Kommando-Nr.
HART-Kommando / Zugriffsart
16 Fertigungsnummer des Gerätes
lesen
Zugriffsart = Lesen
17 Anwender-Nachricht (Message)
schreiben
Zugriff = Schreiben
18 Messstellenbezeichnung (TAG),
Beschreibung (TAG-Description)
und Datum schreiben
Zugriff = Schreiben
19 Fertigungsnummer des Gerätes
schreiben
Zugriff = Schreiben
Die folgende Tabelle enthält alle vom Gerät unterstützten allgemeinen Kommandos.
Kommando-Nr.
HART-Kommando / Zugriffsart
Allgemeine Kommandos ("Common Practice Commands")
34 Dämpfungskonstante für primäre
Prozessgröße schreiben
Zugriff = Schreiben
35 Messbereich der primären
Prozessgröße schreiben
Zugriff = Schreiben
38 Rücksetzen des Gerätestatus
"Parametrieränderung"
(Configuration changed)
Zugriff = Schreiben
42 Geräte-Reset durchführen
Zugriff = Schreiben
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
Unter diesem Parameter kann ein beliebiger,
32 Zeichen langer Text im Gerät gespeichert werden:
Byte 0-23: gewünschte Anwender-Nachricht (Mes-
sage)
Unter diesem Parameter kann eine 8-stellige Mess-
stellenbezeichnung (TAG), eine 16-stellige Beschrei-
bung (TAG-Description) und ein Datum abgelegt
werden:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
Byte 0-2: Fertigungsnummer
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Byte 0-3: Dämpfungskonstante der primären
Prozessgröße "Volumenfluss" in Sekunden
Werkeinstellung:
Primäre Prozessgröße = Dämpfung Stromausgang
Schreiben des gewünschten Messbereichs:
– Byte 0: HART-Einheitenkennung für die primäre
Prozessgröße
– Byte 1-4: Messbereichsende, Wert für 20 mA
– Byte 5-8: Messbereichsanfang, Wert für 4 mA
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
• Der Messbereichsanfang (4 mA) muss dem Null-
durchfluss entsprechen.
• Falls die HART-Einheitenkennung nicht zur Pro-
zessgröße passt, so arbeitet das Gerät mit der
zuletzt gültigen Einheit weiter.
keine
!
Hinweis!
Die Ausführung dieses HART-Kommandos ist auch bei
eingeschalteten Schreibschutz (= EIN) möglich!
keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Byte 0-2: Fertigungsnummer
Zeigt die aktuelle Anwender-Nachricht im Gerät an:
Byte 0-23: aktuelle Anwendernachricht (Message) im
Gerät
Zeigt die aktuellen Informationen im Gerät an:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
Byte 0-2: Fertigungsnummer
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Zeigt die aktuelle Dämpfungskonstante im Gerät an:
Byte 0-3: Dämpfungskonstante in Sekunden
Als Antwort wird der aktuell eingestellte Messbereich
angezeigt:
– Byte 0: HART-Einheitenkennung für den eingestell-
ten Messbereich der primären Prozessgröße
– Byte 1-4: Messbereichsende, Wert für 20 mA
– Byte 5-8: Messbereichsanfang,Wert für 4 mA
!
Hinweis!
Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
keine
keine
Bedienung
53
