Motoren; Explosionszeichnungen - Danfoss VLT DriveMotor FCP 106 Projektierungshandbuch

Systemintegration

3.3 Motoren

3.3.1 Explosionszeichnungen

3 3
1
2
3
4
5
6
9
8
1 Frequenzumrichter-Abdeckung
2 Bauform des Frequenzumrichters
3 Motorstecker
4 Motoranschlussdichtung
5 Motoradapterplatte
6 Dichtung zwischen Motor und Motor-Adapterplatte
7 Staubdichtung Antriebsende
8 Gehäuseschild Antriebsende
9 Lager
10 Sprengring
11 Fußbefestigung
12 Abnehmbare Füße

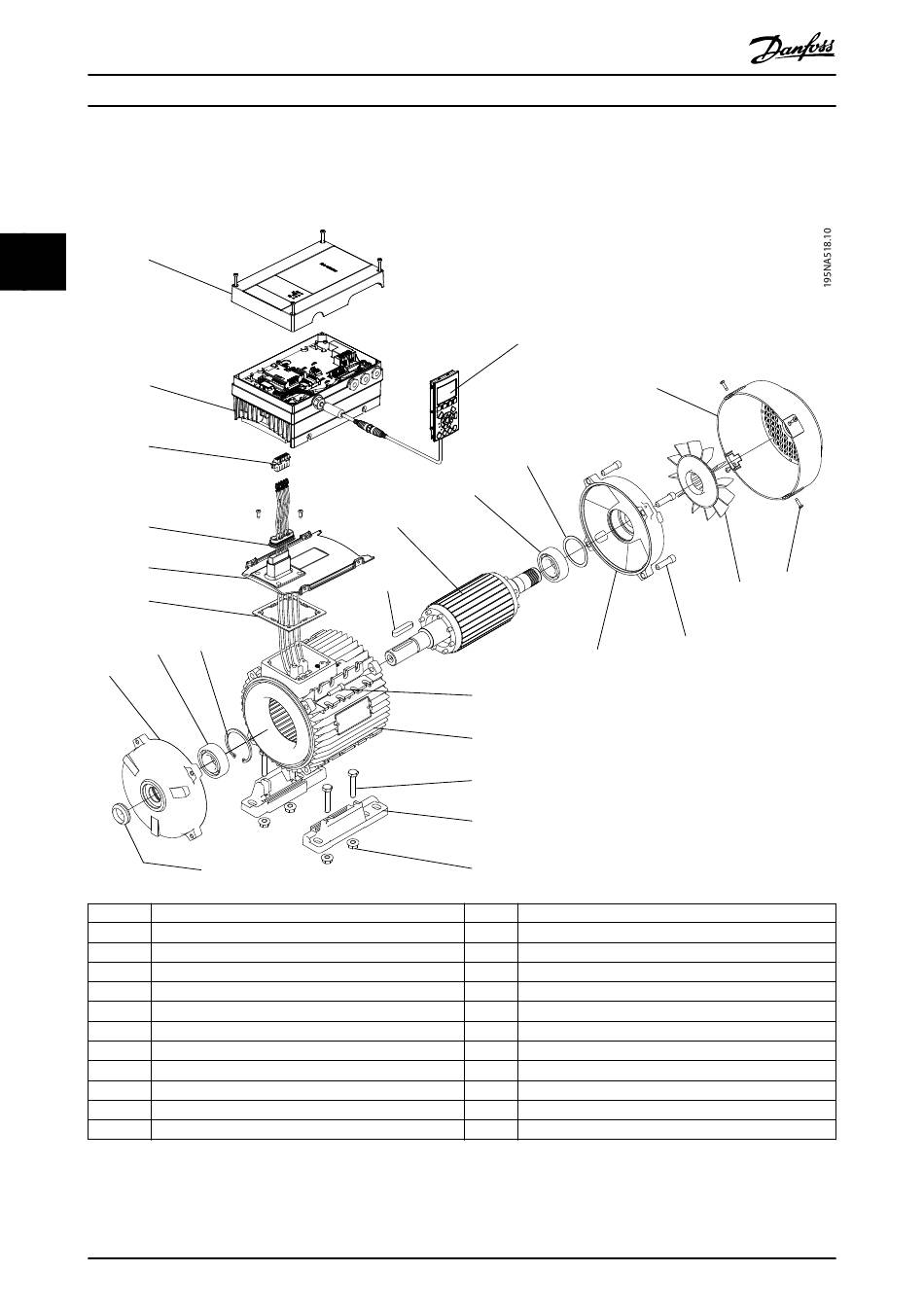

Abbildung 3.3 FCM 106 mit Asynchronmotor, Explosionszeichnung B3
34
VLT
10
7
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
®
DriveMotor FCP 106/FCM 106
24
18
9
17
16
15
14
13
12
11
13 Fuß-Befestigungsschraube
14 Baugröße des Stators
15 Befestigungsschraube Gehäuseschild Antriebsseite
16 Wellenstift
17 Rotor
18 Vorlast-Beilagscheibe
19 Gehäuseschild Nicht-Antriebsende
20 Befestigungsschraube Gehäuseschild Nicht-Antriebsseite
21 Lüfter
22 Lüfterabdeckung
23 Schraube der Lüfterabdeckung
24 LCP
22
21
20
19
23
MG03M203
