Systemintegration
Weitere Informationen zu Motortypen finden Sie in der
Motortechnologie-Broschüre unter www.vlt-
drives.danfoss.com.
Taktfrequenz
3 3
Die Taktfrequenz beeinflusst die Magnetisierungsverluste
im Motor und die Schaltverluste im Frequenzumrichter, wie
in Abbildung 3.18 dargestellt.
25
20
15
10
5
3
0
0
1 Motor und Frequenzumrichter
2 Nur Motor
3 Nur Frequenzumrichter

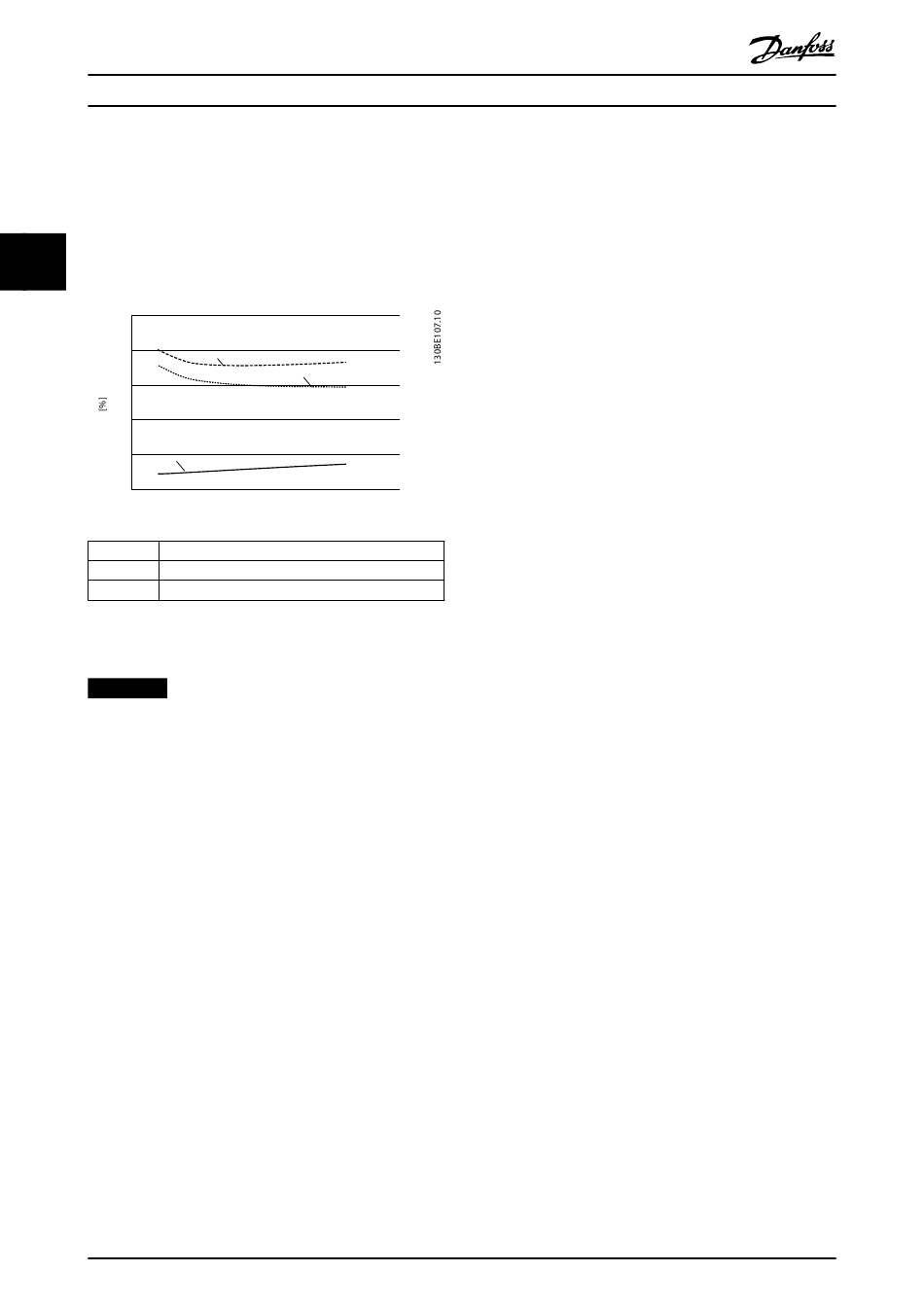

Abbildung 3.18 Verluste [%] bezogen auf Taktfrequenz [kHz]
HINWEIS
Ein Frequenzumrichter erzeugt zusätzliche Oberwellen-
verluste im Motor. Diese Verluste nehmen bei steigender
Taktfrequenz ab.
3.7.4 Verluste und Wirkungsgrad eines
Antriebssystems
Um die Verlustleistung für ein Antriebssystem an
verschiedenen Arbeitspunkten zu bestimmen, summieren
Sie die Verlustleistung jeder Systemkomponente am
jeweiligen Arbeitspunkt.
•
Frequenzumrichter
•
Motor
•
Zusatzeinrichtungen
48
VLT
1
2
2 4 6 8
[kHz]
