Produktübersicht
2 Produktübersicht
2.1 Einführung
Die Produktübersicht gilt für FCP 106 und FCM 106.
®
VLT DriveMotor FCP 106
Die Lieferung umfasst nur den Frequenzumrichter. Zur
Installation sind zusätzlich eine Wand- oder Motoradapter-
platte sowie Crimp-Leistungsklemmen erforderlich.
Bestellen Sie den Wandmontagesatz oder die Adapterplatte
sowie die Crimp-Leistungsklemmen separat.

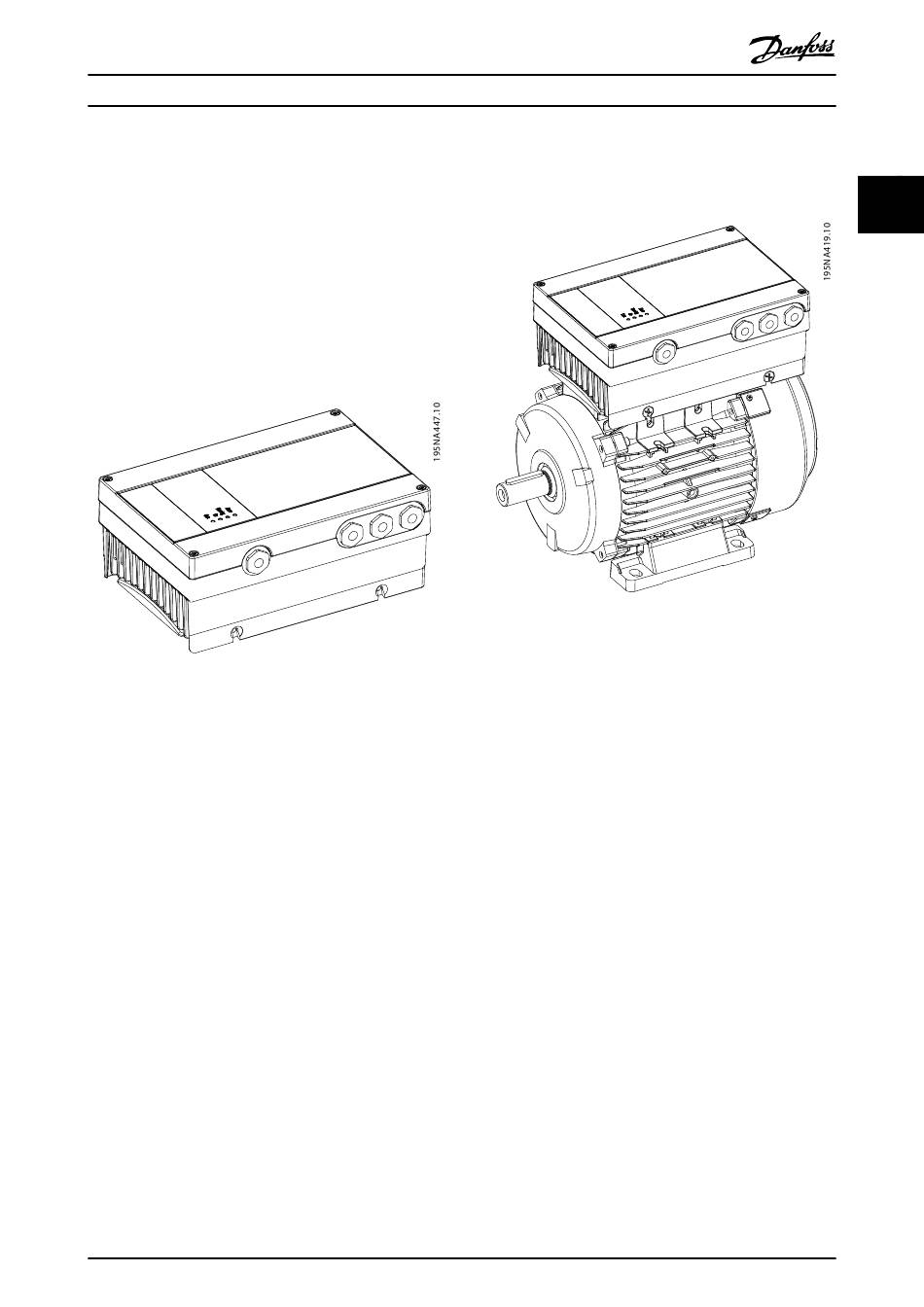

Abbildung 2.1 FCP 106
®
VLT DriveMotor FCM 106
Der Frequenzumrichter ist bei Lieferung bereits auf dem
Motor montiert. Die Kombination von FCP 106 und dem
®
Motor heißt VLT DriveMotor FCM 106.
MG03M203
Projektierungshandbuch
Abbildung 2.2 FCM 106

2.1.1 Dichtung

Die Montage des FCP 106 auf einem Motor erfordert den
Einbau einer angepassten Dichtung. Die Dichtung passt
zwischen Motoradapterplatte und Motor.
Im Lieferumfang des FCP 106-Frequenzumrichters ist keine
Dichtung enthalten.
Deshalb müssen Sie die Dichtung vor der Installation
auslegen und prüfen, damit sie die Schutzart erfüllt (z. B.
IP55, IP66 oder Typ 4X).
Anforderungen an die Dichtung:
•
•
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
Erhalten Sie die Masseverbindung zwischen
Frequenzumrichter und Motor aufrecht. Der
Frequenzumrichter ist zur Motoradapterplatte
geerdet. Verwenden Sie zwischen Motor und
Frequenzumrichter eine Leitungsverbindung.
Verwenden Sie ein UL-genehmigtes Material für
die Dichtung, wenn für das fertig montierte
Produkt eine UL-Zulassung oder -Registrierung
erforderlich ist.
