In einigen Situationen ist zum Vermeiden von Stromschleifen jedoch eine Unterbrechung der Abschirmung notwendig.
2
2
1
Massekabel
2
Abschirmung
3
Netzversorgung

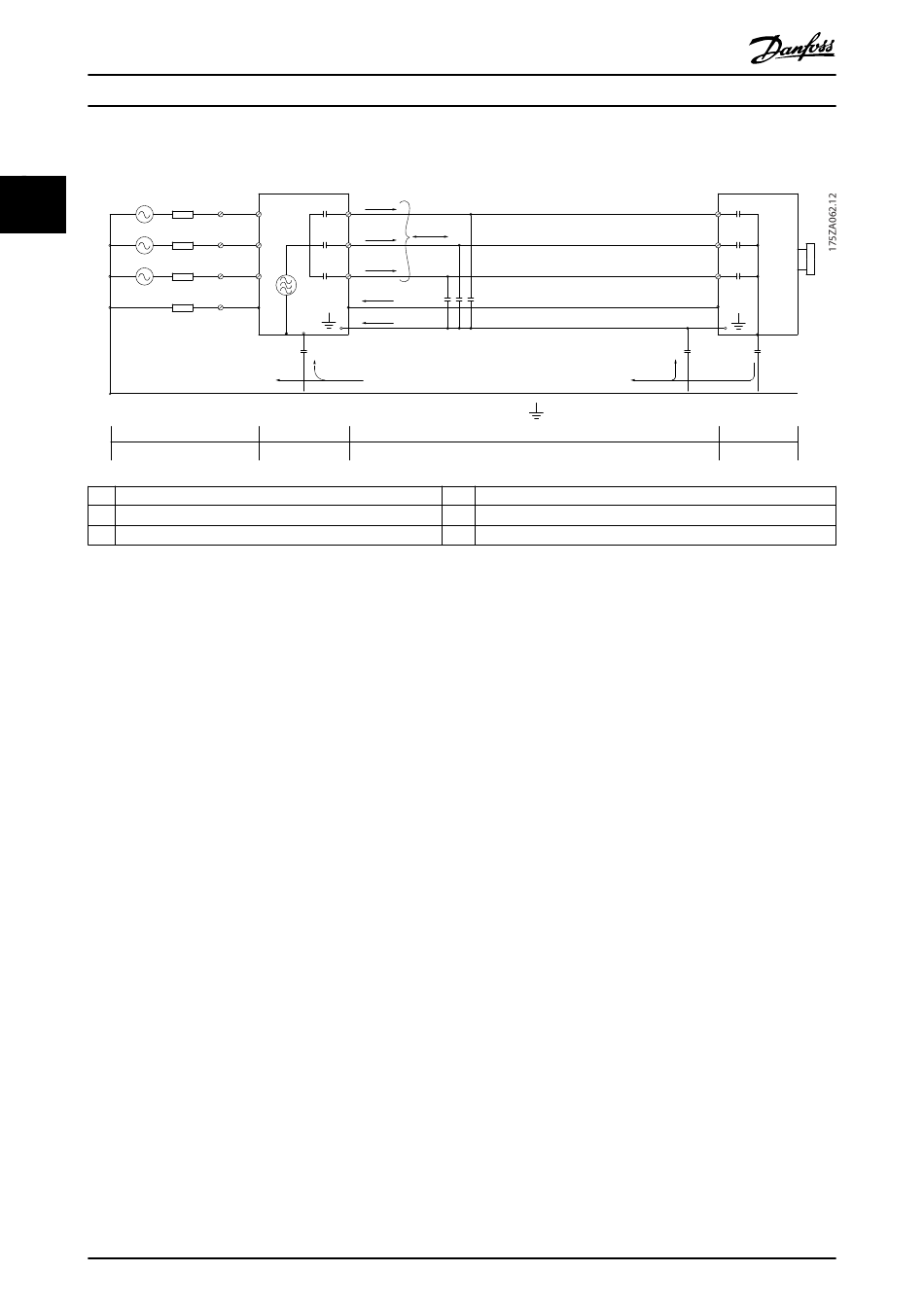

Abbildung 2.18 Ersatzschaltbild: Kopplung der Kondensatoren, wodurch Ableitströme erzeugt werden
Wenn eine Abschirmung auf einer Montageplatte für den
Frequenzumrichter angebracht wird, muss diese Montage-
platte aus Metall gefertigt sein. Montageplatten aus Metall
stellen sicher, dass die Ableitströme zum Gerät zurück-
geführt werden. Außerdem muss durch die
Montageschrauben stets ein guter elektrischer Kontakt von
der Montageplatte zur Gehäusemasse des Frequenzum-
richters gewährleistet sein.
Beim Einsatz ungeschirmter Leitungen werden einige
Emissionsanforderungen nicht erfüllt. Die immunitätsbe-
zogenen Anforderungen werden jedoch erfüllt.
22
VLT
C
z
L1
S
U
z
L2
V
z
L3
W
z
PE
PE
C
S
I
4
3
4
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
®
DriveMotor FCP 106/FCM 106
I
1
I
C
2
S
1
I
3
2
5
4
Frequenzumrichter
5
Abgeschirmtes Motorkabel
6
Motor
Halten Sie Motorkabel so kurz wie möglich, um das
Störungsniveau des gesamten Systems (Frequenzwandler
und Installation) so weit wie möglich zu reduzieren. Steuer-
und Buskabel dürfen nicht gemeinsam mit Motorkabeln
verlegt werden. Insbesondere die Regelelektronik erzeugt
Funkstörungen von mehr als 50 MHz (schwebend). Weitere
Informationen zu EMV finden Sie unter Kapitel 2.6.1 EMV-
gerechte elektrische Installation.
