L05
Wärmepumpenregelung für
Heizungsbetrieb und
Brauchwasserbereitung

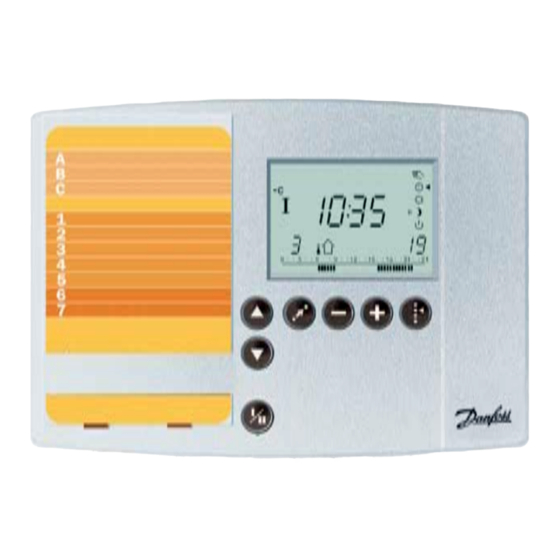

ECL Comfort
Installation und
Wartung
ECL COMFORT

Inhaltsverzeichnis

Die Betriebsanleitung ist in Sektionen aufgeteilt
Die Betriebsanleitung des ECL Comfort Reglers ist in
numerierte Sektionen gegliedert. In dieser
Betriebsanleitung finden Sie ausschließlich für Ihren
ECL Comfort Regler entsprechenden Informationen.
Installation
10
11
12
14
15
Basiseinstellungen
16
17
18
19
20
21
22
23
24
(Heizung)
25
25
Min. und max. Begrenzung vom Fühler S5 - Zeile 2
25
Betriebsstundenzähler der Stufen I und II - Zeile 3-4
27
Temperaturanzeigen - Zeile 5-6
27
Brauchwasserschaltdifferenz - Zeile 7
Kontrollübersichten
29
30
31
Erweiterter Service
32
Verschiedenes
34
Bedienung
drehen Sie bitte die Betriebsanleitung!
Sektion 1-7:
1
Das Display Ihrer Wahl
2
Betriebsartenwahltaste
3
Anpassung der Raum- und
Ladetemperatur
4
Ihr persönliches Zeitprogramm
5
Vorteile der ECL-Karte
6
ECL Comfort: gewußt wie
7
Allgemeine Begriffe

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ECL Comfort

Inhaltszusammenfassung für Danfoss ECL Comfort

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis Wärmepumpenregelung für Heizungsbetrieb und Die Betriebsanleitung ist in Sektionen aufgeteilt Brauchwasserbereitung Die Betriebsanleitung des ECL Comfort Reglers ist in numerierte Sektionen gegliedert. In dieser Betriebsanleitung finden Sie ausschließlich für Ihren ECL Comfort ECL Comfort Regler entsprechenden Informationen. Installation und...
  • Seite 2 Betriebsartenwahltaste Manueller Betrieb (z.B. für Service und Wartung). Automatischer Betrieb. Heizbetrieb. Reduzierter Betrieb. Standby. Benutzen Sie die Pfeiltasten, um sich auf der ECL-Karte von Zeile zu Zeile zu bewegen. In manchen Displaybildern können Sie mehr als einen Wert einstellen. Mit der “Shift”-Taste können Sie die Werte auswählen.

  • Seite 3: Einleitung

    Einleitung • Mit dem ECL Comfort Regler von Danfoss können Sie die Temperatur in Ihrer Heizungs- und Warmwasser- anlage regeln und angeschlossene Pumpen steuern • Die Raum- und Warmwassertemperaturen passen Sie Ihren persönlichen Bedürfnissen an • Die automatische Pumpenintervallschaltung verhindert, daß...

  • Seite 4: Wahl Des Anlagentyps

    Wahl des Anlagentyps Der ECL Comfort Regler ist ein Universalregler, der für Elektrische Anschlüsse verschiedene Heizungssysteme verwendet werden kann. Von den gezeigten Standardanlagen ausgehend gibt es eine Reihe weiterer Möglichkeiten. In dieser Sektion finden Sie die meistverwendeten Anlagen. Wählen Sie bitte das Schaltbild, welches mit Ihrer Anlage übereinstimmt und nehmen Sie dann die...
  • Seite 5 10.2 Elektrische Anschlüsse Heizungsanlagentyp 2 Zweistufige Wärmepumpe für Heizungsbetrieb und Brauchwasserbereitung im Vorrangbetrieb Verbinden Sie die Klemmen: 1 und 8, 8 und 10, 10 und 12, 12 und 14, 2 und gemeinsame Nullklemme. Kreis II 85 Applikationswahl Einstellung Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die Krei II 168 Einschaltverzögerung der Kompressoren I + II Einstellung 1-100 Klemmen 14 und 26, 26 und 29 mit einander verbunden werden!
  • Seite 6 10.3 Elektrische Anschlüsse Heizungsanlagentyp 3 Einstufige Wärmepumpe für Heizungsbetrieb Verbinden Sie die Klemmen: 1 und 10, 10 und 12, 12 und 14, Kreis II 85 Applikationswahl Einstellung 0 (1) 2 und gemeinsame Nullklemme. Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die Klemmen 14 und 26, 26 und 29 mit einander verbunden werden! Klemme Bezeichnung...
  • Seite 7 10.4 Elektrische Anschlüsse Heizungsanlagentyp 4 Zweistufige Wärmepumpe für Heizungsbetrieb Verbinden Sie die Klemmen: 1 und 10, 10 und 12, 12 und 14, Einstellung Kreis II 85 Applikationswahl 2 und gemeinsame Nullklemme. Kreis II 168 Einschaltverzögerung der Kompressoren I + II Einstellung 1-100 Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die Klemmen 14 und 26, 26 und 29 mit einander verbunden werden!
  • Seite 8 10.5 Elektrische Anschlüsse Heizungsanlagentyp 5 Einstufige Wärmepumpe für einen gemischten Heizungsbetrieb und Brauchwasserbereitung im Vorrangbetrieb Verbinden Sie die Klemmen: 1 und 5, 5 und 8, 8 und 10, 10 und 12, 12 und 14, 2 und gemeinsame Nullklemme. Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die Kreis II 17 Temperaturerhöhung im Vorregelkreis Einstellung Klemmen 14 und 26, 26 und 29 mit einander verbunden...
  • Seite 9 10.6 Elektrische Anschlüsse: Brauchwasser-Vorrangbetrieb Heizungsanlagentyp 6 Einstufige Wärmepumpe für einen gemischten Heizungsbetrieb und Brauchwasserbereitung im Vorrang- oder Parallelbetrieb Verbinden Sie die Klemmen: 1 und 5, 5 und 8, 8 und 10, 10 und 12, 12 und 14, 2 und gemeinsame Nullklemme. Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die Kreis II 17 Temperaturerhöhung im Vorregelkreis Einstellung...
  • Seite 10 10.7 Elektrische Anschlüsse Heizungsanlagentyp 7 Zweistufige Wärmepumpe für einen gemischten Heizungsbetrieb und Brauchwasserbereitung im Vorrang- betrieb Verbinden Sie die Klemmen: 1 und 5, 5 und 8, 8 und 10, 10 und 12, 12 und 14, 2 und gemeinsame Nullklemme. Kreis II 17 Temperaturerhöhung im Vorregelkreis Einstellung Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die Kreis II 85 Applikationswahl...
  • Seite 11 10.8 Elektrische Anschlüsse Heizungsanlagentyp 8 Einstufige Wärmepumpe für einen gemischten Heizungsbetrieb Verbinden Sie die Klemmen: 1 und 5, 5 und 10, 10 und 12, 12 und 14, 2 und gemeinsame Nullklemme. Kreis II 17 Temperaturerhöhung im Vorregelkreis Einstellung Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die Einstellung Kreis II 85 Applikationswahl Klemmen 14 und 26, 26 und 29 mit einander verbunden...
  • Seite 12 10.9 Elektrische Anschlüsse Heizungsanlagentyp 9 Einstufige Wärmepumpe für einen gemischten Heizungsbetrieb und Brauchwasserbereitung im Vorrang- oder Parallelbetrieb. Die Wärmepumpe kann optional auch mit einer Solaranlage betrieben werden. In diesem Fall muß das ECA 86-Modul (anstatt ECA 80) verwendet werden. Verbinden Sie die Klemmen: 1 und 5, 5 und 10, 10 und 12, 12 und 14, 14 und 26, 26 und 29, 2 und gemeinsame Nullklemme.

  • Seite 13: Montage

    Montage Montieren Sie Ihren Regler leicht zugänglich in der Nähe der Heizungsanlage. Wählen Sie eine der drei Montageformen: • Wandmontage • Montage auf DIN-Schiene • Tafeleinbau Die Packung enthält weder Schrauben noch Dübel. Wandmontage Sie benötigen nur den Sockel (Best.-Nr. 087B1149). Befestigen Sie den Sockel auf einer Wand mit glatter Oberfläche.

  • Seite 14: Elektrische Anschlüsse 230 V A.c

    Elektrische Anschlüsse 230 V a.c. Die elektrischen Anschlüsse sind den Anlagentypen zugeordnet und auf den Seiten 10a bis 10r ersichtlich. Leitungsquerschnitt: 0,75 - 1,5 mm Kabellänge: Max. 120 Meter Kabeltyp: Kupferkabel Elektrische Anschlüsse An jede Klemme können bis zu 2 x 1,5 mm Kabel angeschlossen werden.

  • Seite 15: Anschluß Und Montage Der Temperaturfühler

    Anschluß und Montage der Temperaturfühler Es ist äußerst wichtig, daß die Fühler an den richtigen Anschluß der Temperaturfühler und der Bus-Leitung Stellen plaziert sind. Außentemperaturfühler (ESM-10) Der Außentemperaturfühler sollte an der Nordseite des Gebäudes angebracht werden, um ihn vor direktem Sonnenlicht zu schützen.

  • Seite 16: Einsetzen Der Ecl-Karte

    Einsetzen der ECL-Karte Zum Verständnis der ECL-Karte Die ECL-Karte enthält die Werkseinstellungen einer Standard-Heizungsanlage. Sollte Ihre gewünschte Einstellung davon abweichen, muß der ECL-Regler entsprechend programmiert werden. Die neuen Einstellungen können auf die ECL-Karte gespeichert werden. Zum Kopieren der ECL-Karte und zur Bedienung inklusive der Einstellungen der Temperaturen und Zeiträume, schieben Sie die Karte so in den Regler, daß...

  • Seite 17: Einstellungen Nach Der Ecl-Karte

    Einstellungen Einstellung von nach der ECL-Karte Uhrzeit und Datum - Zeile A Wenn der Regler angeschlossen ist, können Sie die Wählen Sie Zeile A. Basiseinstellungen nach der grauen Seite der ECL-Karte überprüfen und ändern. Aktuelle Uhrzeit Mit den Pfeiltasten bewegen Sie sich in dem Display von Zeile zu Zeile, wie hier Kreis beispielsweise in der Zeile 2.

  • Seite 18: Temperaturen Und Systeminformationen - Zeile B

    Manuelle Bedienung Temperaturen und System- - Zeile B informationen - Zeile B Wählen Sie Zeile B Wählen Sie Zeile B Pumpen- und Ventilstatus Stellen Sie den Regler auf manuellen ( Betrieb Betriebsartangabe Pumpen- und Ventilstatus Statusangabe Betriebsartangabe Vorlauf- Max. Anzahl der Stufen temperatur (S3/S5) Anzahl der aktiven...

  • Seite 19: Einstellung Der Heizkennlinie/Parallel- Verschiebung - Zeile C

    Einstellung der Heizkenn- linie / Parallelverschiebung - Zeile C Wählen Sie Zeile C Das Symbol der Heizkennlinienneigung blinkt Heizkennlinien- neigung Parallelverschiebung Heizkennlinienneigung Kreis Einstellbereich Werkseinstellungen 0,2 ... 3,4 Stellen Sie die Heizkennlinienneigung ein, sofern dies nötig ist (siehe Diagramm auf der rechten Seite).

  • Seite 20: Sommerausschaltung - Zeile

    Sommerauschaltung - Begrenzung der Zeile 1 Vorlauftemperatur - Zeile 2 Wählen Sie Zeile 2 Wählen Sie Zeile 1 Min. Max. Vorlauf- Vorlauf- temperatur temperatur Einstellbereich 1 Sommerausschaltung Kreis Einstellbereich Werkseinstellungen 10 ... 30 °C 18 °C 2 Vorlauftemperatur, min. und max. Begrenzung Kreis Einstellbereich Werkseinstellungen...

  • Seite 21: Einfluß Der Raumtemperatur - Zeile

    Einfluß der Raumtemperatur - Zeile 3 Prinzip B: Regelung der Raumtemperatursollwertes Beachten Sie bitte: Voraussetzung: Ihre Heizungsanlage verfügt über keine Diese Sektion ist nur dann zu beachten, wenn ein ECA 60 / 61 angeschlossen ist. Heizkörperthermostaten (sollten jedoch in einigen der Soll die Raumtemperatur einen Einfluß...

  • Seite 22: Einstellung Der Regelparameter (Pi) - Zeile

    Einstellung der Regelpara- meter (PI) - Zeile 4-7 (Heizung) 4 Proportionalbereich Anpassung des Reglers an die Regelstrecke Kreis Einstellbereich Werkseinstellungen Damit ein Regelkreis seine Aufgabe möglichst gut erfüllt, muß 1 ... 250 K 80 K der Regler an die Regelstrecke angepaßt werden. Dies geschieht mit Hilfe der Regelparameter.

  • Seite 23: Systeminformationen

    Systeminformationen Min. und max. Begrenzung am Fühler S5 Wählen Sie Kreis II. Kreis Einstellbereich Werkseinstellung 10 ... 110 / 10 ... 110 10 / 55 K Wählen Sie Zeile B. Stellen Sie den gewünschten Wert ein. Rücklauftemperatur Vorlauf- Istwert (S4) temperatur Min.
  • Seite 24 Einstellung der Schalt- differenz - Zeile 7 (Brauch- wasser) und Anzeige der Fühlerwerte S7-S10 Wählen Sie Zeile 5. Temperaturanzeigen S7 und S8 Kreis Einstellbereich Werkseinstellungen Kein Keine Speicher- Kollektortemperatur temperatur Wählen Sie Zeile 6. Temperaturanzeigen S9 und S10 Kreis Einstellbereich Werkseinstellungen Kein Keine...

  • Seite 25: Checkliste

    Checkliste Checkliste ✓ ✓ Ist der ECL Comfort Regler betriebsbereit? Passen Sie den Regler an Ihre Heizungsanlage an Kontrollieren Sie, ob die Spannungsversorgung Stecken Sie die ECL-Karte mit der grauen Seite mit den Klemmen 1 (L) und 2 (N) verbunden ist.

  • Seite 26: Einstellungen Nach Der Ecl-Karte, Kreis I

    Einstellungen nach Einstellungen nach der ECL-Karte, Kreis I der ECL-Karte, Kreis II Uhrzeit und Datum Uhrzeit und Datum Sektionen 16 & 17 Sektionen 16 & 17 Systeminformation Systeminformation Sektionen 18 & 19 Sektionen 18 & 19 und Handbetrieb und Handbetrieb Schaltdifferenz der Heizkennlinie Sektion 20...

  • Seite 27: Serviceparameter

    Serviceparameter (10-199) Serviceparameter (10-199) Kreis I Kreis II (Heizungsanlage) (Brauchwasser) Zeile Einstellbereich Werkseinstellung Ihre Einstellungen Zeile Einstellbereich Werkseinstellung Ihre Einstellungen Wahl von Raumleitgerät / Temperaturerhöhung im Vorregel- Fernbedienung kreis (zwischen Fühler S3 und S5) 1 / 2 OFF / 1 ... 20 Außentemperaturabhängige Pumpenintervallschaltung (P2 + P3) Reduzierung der Vorlauftemperatur...

  • Seite 28: Einstellung Der Serviceparameter

    Einstellung der Einstellung der Serviceparameter Serviceparameter 10-11 Nach den Einstellungen in Zeile 1 bis 7 auf der grauen 10 Wahl von Raumleitgerät / Fernbedienung Seite der ECL-Karte finden Sie ab Zeile 10 ein erweitertes Kreis Einstellbereich Werkseinstellung Servicemenü. 1 ... 2 Bestimmt die Kommunikation mit dem Raumleitgerät oder der Drücken Sie auf die Pfeiltasten um Zeile 10 und Fernbedienung.

  • Seite 29: Schnellaufheizung

    Einstellung der Einstellung der Serviceparameter 12 Serviceparameter 14 12 Schnellaufheizung 14 Anpassung der Optimierwerte Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung 0 ... 99% OFF / 10 ... 59 Verkürzt die Aufheizphase, indem die Vorlauftemperatur um den Optimiert die Ein- und Ausschaltungszeitpunkte der Periode mit hier eingestellten Prozentanteil erhöht wird.

  • Seite 30: Optimierung Gemäß Raum- Oder Außentemperatur

    Einstellung der Einstellung der Serviceparameter 15-17 Serviceparameter 20-21 15 Anpassung der Raumtemperatur 20 Optimierung gemäß Raum- oder Außentemperatur Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung OFF / 1 ... 30 ON / OFF Regelt, wie schnell sich die Raumtemperatur der gewünschten Temperatur angleicht.

  • Seite 31: Pumpenintervallschaltung (P1)

    Einstellung der Einstellung der Serviceparameter 52 Serviceparameter 22-24 22 Pumpenintervallschaltung 52 Vorrangbetrieb / Parallelbetrieb Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung I / II ON / OFF ON / ON ON / OFF Setzt in Perioden ohne Heizungsaktivität die Pumpe in Bewegung, Hier wird eingestellt, ob die Heizung während einer Brauch- um Blockierungen vorzubeugen.

  • Seite 32: Off

    Einstellung der Einstellung der Serviceparameter 71-78 Serviceparameter 80-85 71 Mindestlaufzeit der Wärmepumpenstufe I 80 Laufzeit der Legionellenschaltung Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung 0 ... 9 Min. 1 Min. 5 ... 250 Min. 120 Min. Stellen Sie die Mindestlaufzeit der Wärmepumpe (Kompressor) Geben Sie die Laufzeit für die Legionellenschaltung vor.

  • Seite 33: Vorlaufzeit Der Grundwasserpumpe P3

    Einstellung der Einstellung der Serviceparameter 86-91 Serviceparameter 92 86 Vorlaufzeit der Grundwasserpumpe P3 92 Stillstandzeit von Kompressor II nach einer Abschaltung Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung 1 ... 250 Sek. 40 Sek. 0 ... 99 Min. 0 Min. Nach der eingestellten Zeit wird der Einschaltbefehl für den Kompressor freigegeben.

  • Seite 34: Einstellung Der Serviceparameter 140

    Einstellung der Einstellung der Serviceparameter 140 Serviceparameter 140 140 Wahl des Alarmeingangs Beachten Sie bitte! Kreis Einstellbereich Werkseinstellung Das Alarmmodul wird über den Fühlereingang (S6) an die Reglerklemmen 16 und 22 angeschlossen. Es verfügt über 5 0 / 1 Relais, worüber verschiedene Alarme registriert werden Hier legen Sie fest ob der Relaiseingang A5 des Alarm-Moduls können.

  • Seite 35: Einstellung Der Serviceparameter 141

    Einstellung der Einstellung der Serviceparameter 141 Serviceparameter 147-148 141 Wahl des Übersteuerungseingangs 147 Aktivierung der Solaranlage Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung I / II OFF / 1 ... 6 OFF / OFF OFF / 0,1 ... 99,9 K Wählen Sie einen freien Fühlereingang zur Übersteuerung von Hier legen Sie fest ob die Solaranlage aktiviert sein soll oder der Zeitsteuerung in Kreis I und / oder Kreis II.
  • Seite 36 Einstellung der Einstellung der Serviceparameter 149 Serviceparameter 168 149 Verzögerung von Alarm A2 168 Einschaltverzögerung der Kompressoren I und II Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung 0 ... 99 Sek. 0 Sek. OFF / 1 ... 100 Min. Hier legen Sie fest wie lange der Alarm A2 sich verzögern Hier legen Sie die Einschaltverzögerung der Kompressoren I und soll.

  • Seite 37: Off / 0,1

    Einstellung der Einstellung der Serviceparameter 170-197 Serviceparameter 198-199 170 Max. (Ausschalt-) Rücklauftemperatur an 198 Sommer- / Winterzeitumschaltung Fühler S4 Kreis Einstellbereich Werkseinstellung Kreis Einstellbereich Werkseinstellung ON / OFF 1 ... 99 Hier wählen Sie, ob der Wechsel zwischen Sommer- und Winterzeit automatisch oder durch manuelle Bedienung erfolgen Die Wärmepumpe wird gegen Hochdruckstörungen geschützt, in soll.

  • Seite 38: Kopieren Mit Der Ecl-Karte

    Kopieren mit der ECL-Karte Anzeige des Anlagentyps und der Softwareversion Wechsel auf einen anderen Anlagentyp Schieben Sie die ECL-Karte in den Regler, so daß die ECL-Karten sind für verschiedene Typen von Heizungs- gelbe Seite sichtbar ist. anlagen erhältlich. Verwenden Sie eine neue Karte um Veränderungen und Erweiterungen der Heizungsanlage vorzunehmen.
