Einbau und Anschluss (Fortsetzung)
4.1.2 Bogenförmige Bewegung (< 360°)
In dieser Applikation können Durchmesser ab 300 mm
gemessen werden. Dazu wird ein linearer Maßkörper
BML-M0_-A55-A_-M_ _ _ _-E (siehe
Kap 10.1 auf Seite 31) am Umfang der Drehbewegung
befestigt.
Hinweise:
– Der Abstand der beiden Maßkörperenden
muss mindestens 60 mm betragen.
– Der Sensorkopf darf den Maßkörper verlas-
sen. Beim Einfahren in den Maßkörper
beginnt die Sequenz wie in Kap. 5.3 auf
Seite 15 beschrieben.
–Roll +Roll
5
5

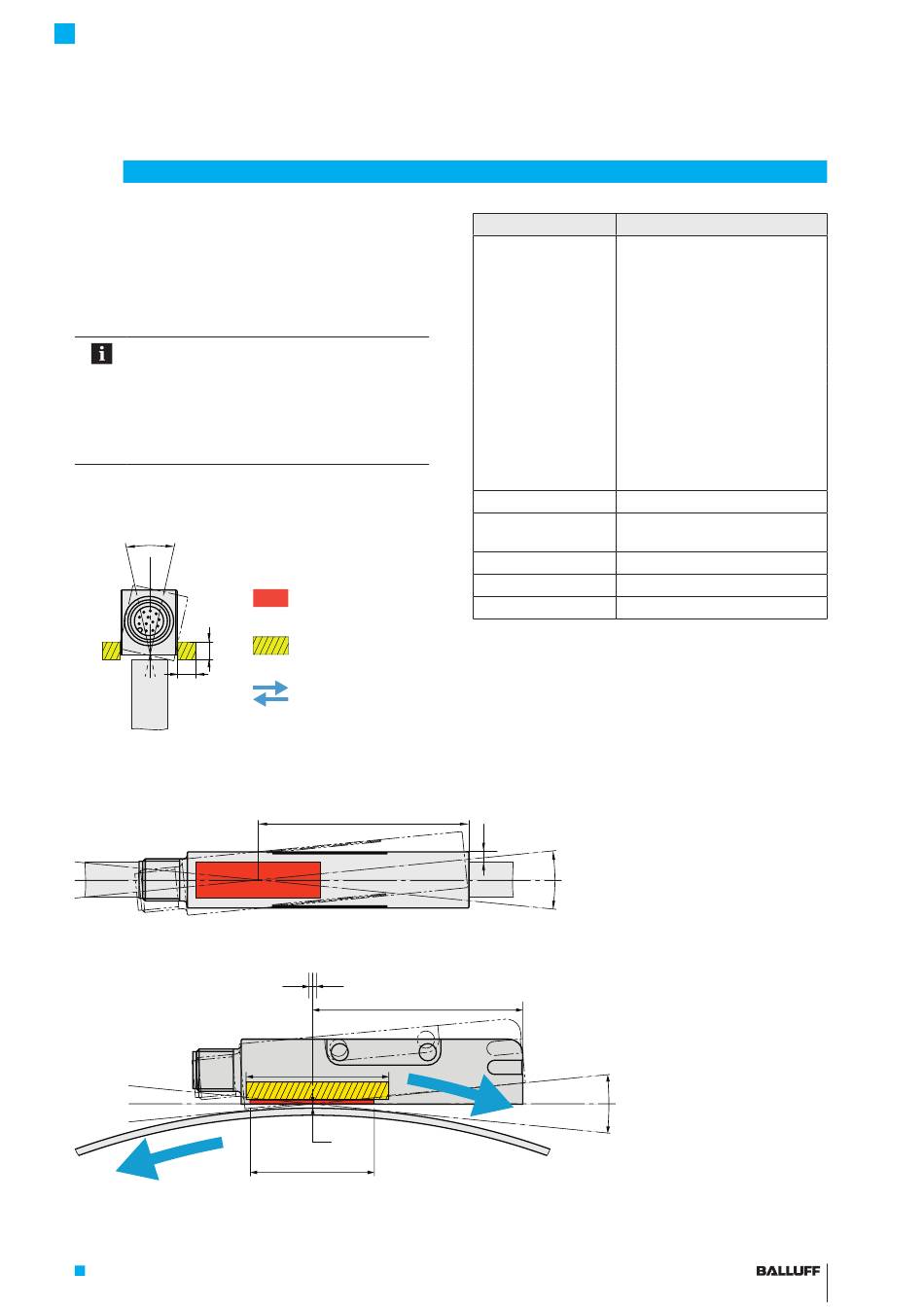

Bild 4-2: Abstände und Toleranzen bei bogenförmiger Bewegung
