Installieren
Zum Schutz des Frequenzumrichters müssen Sie entweder
die empfohlenen Sicherungen verwenden, oder das Gerät
muss über eingebaute Sicherungen verfügen. Sicherungs-
empfehlungen finden Sie unter Kapitel 3.4.13 Sicherungen.
Achten Sie stets auf eine ordnungsgemäße Sicherung
gemäß den lokalen Vorschriften.
3 3
Bei Ausführungen mit Netzschalter ist dieser auf der
Netzseite vorverdrahtet.
6 Phase
power
input

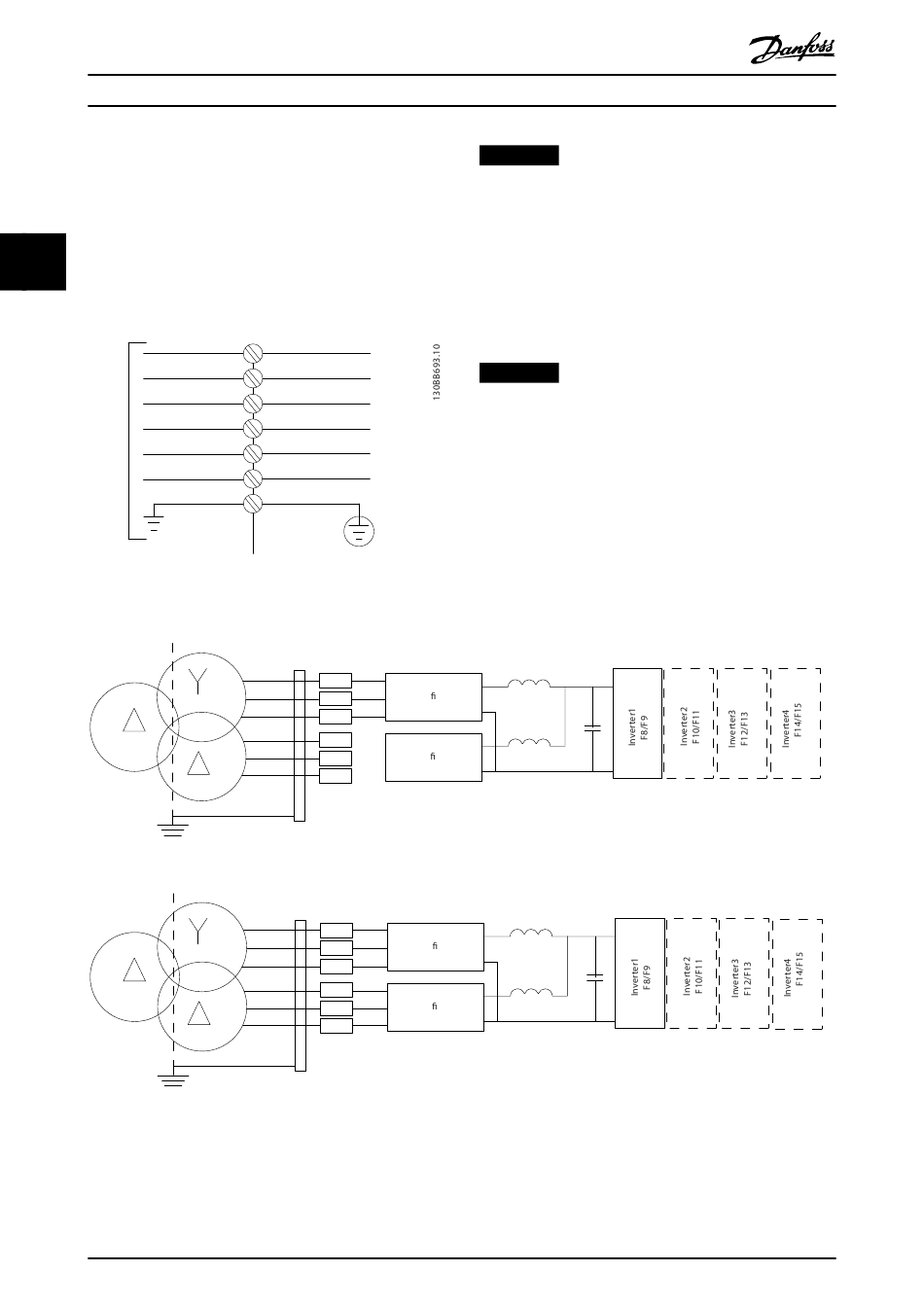

Abbildung 3.32 Leistungskabelanschlüsse
A
B
Abbildung 3.33 A) Temporäre 6-Puls-Schaltung
B) 12-Puls-Schaltung
36
®
VLT AutomationDrive FC 302
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2
92-2
93-2
95 PE
R1
91-1
S1 92-1
T1
93-1
R2 91-2
92-2
S2
T2 93-2
95
R1
91-1
S1 92-1
T1
93-1
R2 91-2
92-2
S2
T2 93-2
95
1)
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
HINWEIS
Bei Verwendung von ungeschirmten Motorkabeln
werden bestimmte EMV-Anforderungen nicht
eingehalten. Verwenden Sie abgeschirmte Kabel, um den
Grenzwerten für EMV-Emissionen zu entsprechen. Nähere
Informationen finden Sie im Kapitel EMV-Spezifikationen
des Projektierungshandbuchs.
Zur korrekten Dimensionierung von Motorleitungsquer-
schnitt und -länge siehe Kapitel 5.1 Netzversorgung.
HINWEIS
Verwenden Sie nur den Querschnitt, für den die
Anschlussklemmen ausgelegt sind. Die Klemmen können
(L1-2) kein Kabel aufnehmen, das eine Größe größer ist.
(L2-2)
(L3-2)
Recti er 1
Recti er 2
Recti er 1
Recti er 2
