Installieren

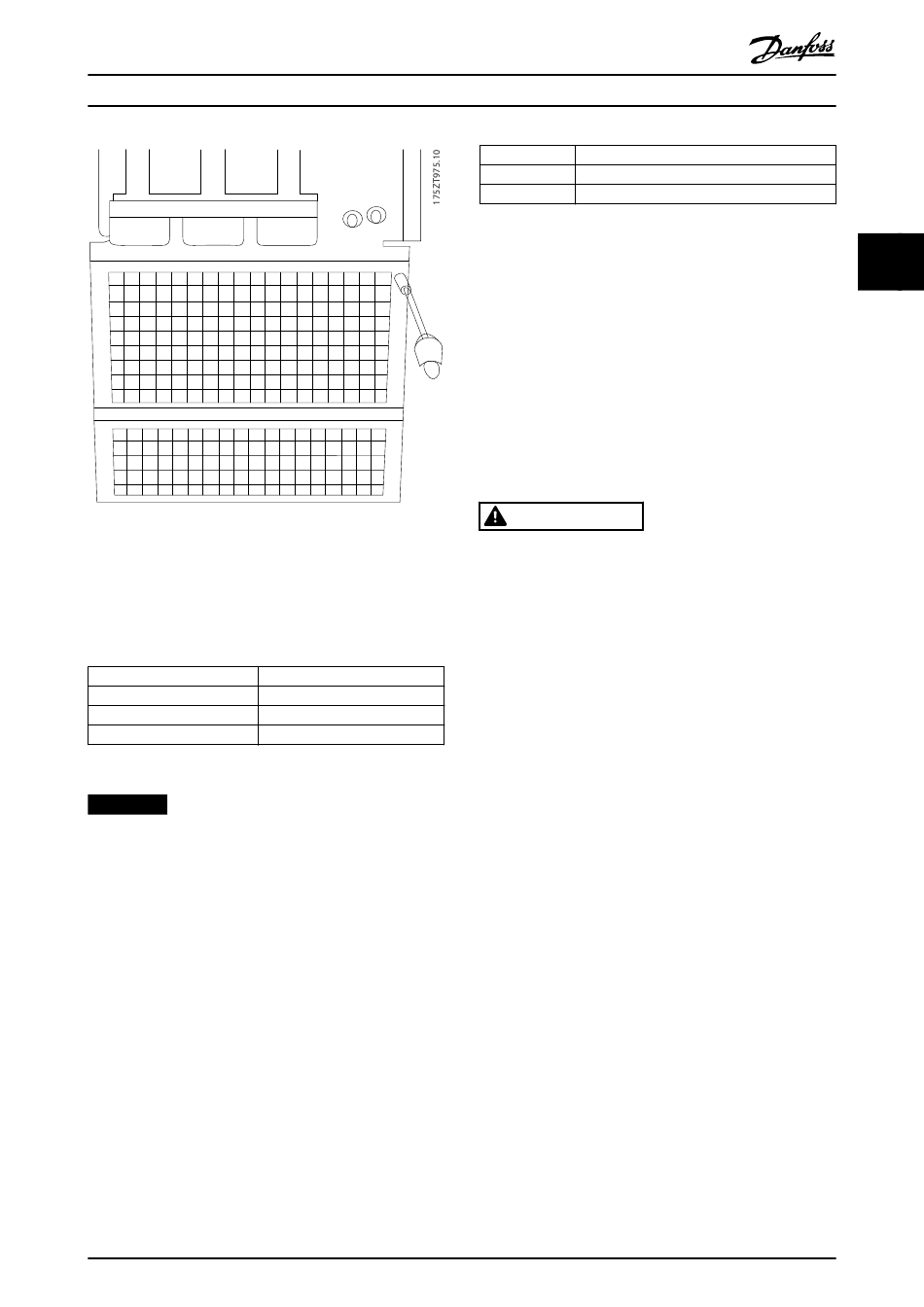

Abbildung 3.46 Montage der EMV-Abschirmung

3.4.11 Netzanschluss

Netz- und Erdanschlüsse müssen Sie wie in Tabelle 3.14
beschrieben anschließen.
Klemme Nr. Funktion
91-1, 92-1, 93-1 Netz R1/L1-1, S1/L2-1, T1/L3-1
91-2, 92-2, 93-2 Netz R2/L1-2, S2/L2-2, T2/L3-2
94 Masse
Tabelle 3.14 Netz- und Erdanschlussklemmen
HINWEIS
Prüfen Sie das Typenschild, um sicherzustellen, dass die
Netzspannung des Frequenzumrichters der Spannungs-
versorgung der Anlage entspricht.
Stellen Sie sicher, dass die Stromversorgung den
notwendigen Strom zum Frequenzumrichter liefern kann.
Wenn der Frequenzumrichter nicht über eingebaute
Sicherungen verfügt, stellen Sie sicher, dass die externen
Sicherungen das notwendige Schaltvermögen aufweisen.
Siehe Kapitel 3.4.13 Sicherungen.
3.4.12 Externe Lüfterversorgung
Bei einer DC-Versorgung des Frequenzumrichters oder falls
Sie den Kühllüfter unabhängig von der Stromversorgung
betreiben müssen, können Sie eine externe Stromver-
sorgung einsetzen. Der Anschluss erfolgt an der
Leistungskarte.
MG34Q403
Produkthandbuch
Klemme Nr.
100, 101
102, 103
Tabelle 3.15 Klemmen der externen Lüfterversorgung
Der Steckanschluss auf der Leistungskarte dient zum
Anschluss der Netzspannung für die Kühllüfter. Die Lüfter
werden ab Werk für die Versorgung über eine gemeinsame
Wechselstromleitung angeschlossen (Brücken zwischen
100-102 und 101-103). Falls eine externe Stromversorgung
benötigt wird, entfernen Sie die Brücken und schließen Sie
die Versorgung an Klemmen 100 und 101 an. Zur
Absicherung sollten Sie eine 5-A-Sicherung verwenden. Bei
UL-Anwendungen sollte dies eine LittelFuse KLK-5 oder
eine vergleichbare Sicherung sein.

3.4.13 Sicherungen

WARNUNG
KURZSCHLUSS UND ÜBERSTROM
Versehen Sie alle Frequenzumrichter mit Netzsiche-
rungen für Kurzschluss- und Überspannungsschutz. Sind
diese nicht im Frequenzumrichter vorhanden, müssen Sie
diese während der Frequenzumrichterinstallation instal-
lieren. Der Betrieb des Frequenzumrichters ohne
Netzsicherungen kann zum Tod oder zu schweren Verlet-
zungen führen!
•
Schutz des Abzweigkreises
Zum Schutz der Anlage vor elektrischen Gefahren und
Bränden müssen alle Abzweigkreise in einer Installation,
Schaltvorrichtungen, Maschinen usw. in Übereinstimmung
mit den nationalen/internationalen Vorschriften mit einem
Kurzschluss- und Überstromschutz versehen sein.
Kurzschlussschutz
Sie müssen den Frequenzumrichter gegen Kurzschluss
absichern, um elektrische Gefahren und ein Brandrisiko zu
vermeiden. Danfoss empfiehlt die Verwendung der in
Tabelle 3.16 bis Tabelle 3.27 aufgeführten Sicherungen, um
Servicepersonal und Geräte im Fall eines internen Defekts
im Frequenzumrichter zu schützen. Der Frequenzumrichter
bietet vollständigen Kurzschlussschutz bei einem
Kurzschluss am Motorausgang.
Überspannungsschutz
Sorgen Sie für Überlastschutz, um Brandgefahr durch
Überhitzen der Kabel in der Anlage zu vermeiden. Der
Frequenzumrichter verfügt über einen internen Überspan-
nungsschutz, den Sie als Überlastschutz zwischen
Frequenzumrichter und Motor benutzen können
(ausgenommen UL-Anwendungen). Siehe
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
Funktion
Zusatzversorgung S, T
Interne Versorgung S, T
Installieren Sie die Netzsicherungen für den
Kurzschluss- und Überspannungsschutz
während der Installation, falls diese nicht im
Frequenzumrichter vorhanden sind.
