3.2.4.4 Wechselrichter, Baugrößen F14 und F15

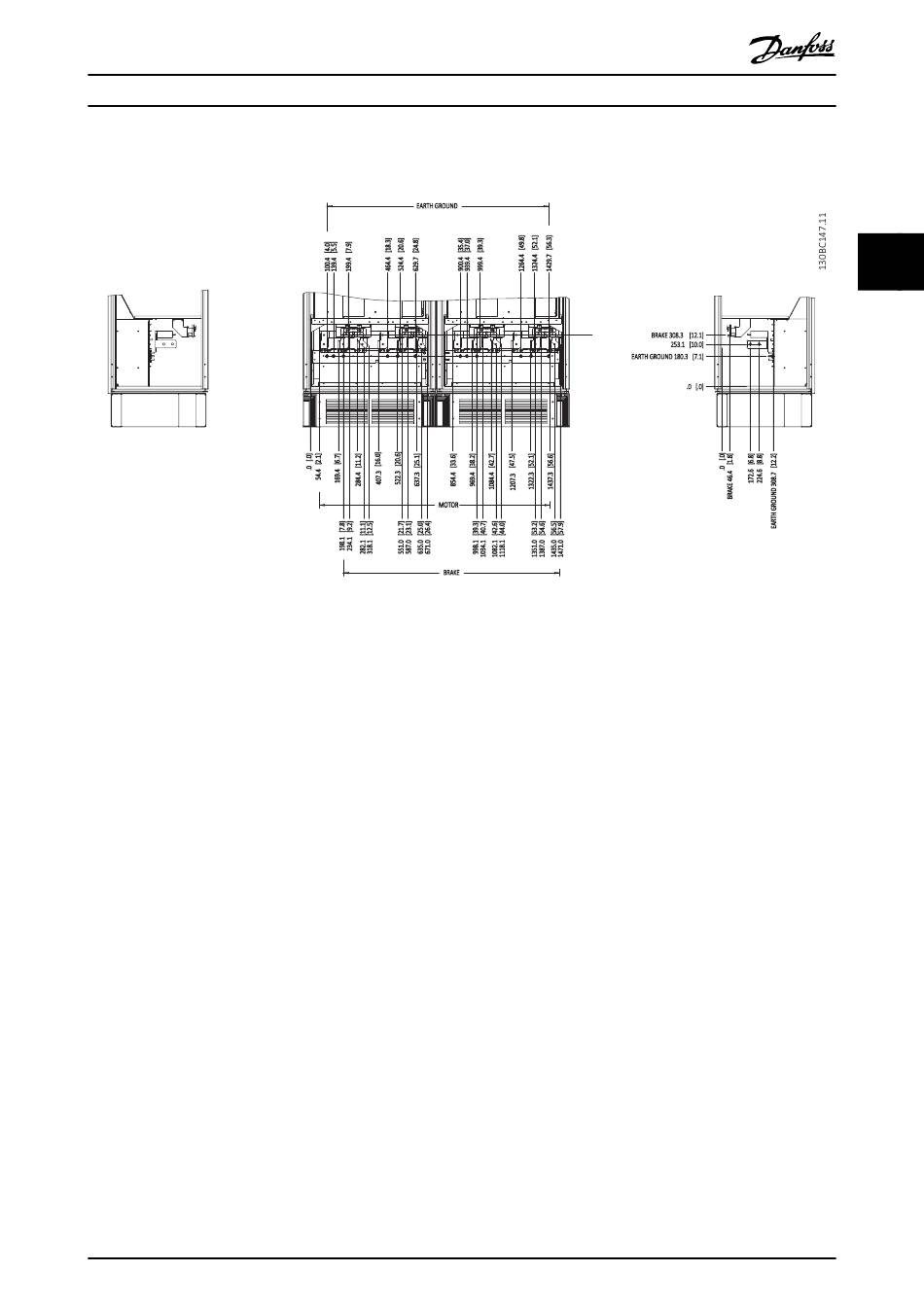

Abbildung 3.16 Anordnung der Klemmen – Vorderansicht, linke und rechte Seitenansicht. Die Stopfbuchsenplatte befindet sich
42 mm unter NN.
MG34Q403
Produkthandbuch
EARTH GROUND
MOTOR
BRAKE
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
BRAKE 308.3 [12.1]
253.1 [10.0]
EARTH GROUND 180.3 [7.1]
.0 [.0]
3 3
