Lange Steuerleitungen und Analogsignale können in
seltenen Fällen (und je nach Installation) aufgrund von
Störungen in den Netzkabeln zu Brummschleifen mit 50 Hz
führen.
Wenn Brummschleifen auftreten, müssen Sie ggf. testen,
ob durch einseitiges Auflegen des Kabelschirms bzw. durch
Verbinden des Kabelschirms über einen 100-nF-
Kondensator mit Masse eine Besserung herbeigeführt
werden kann.
Schließen Sie die Digital- und Analogein- und -ausgänge
aufgeteilt nach Signalart an die Bezugspotenziale des
Frequenzumrichters (Klemme 20, 55, 39) an, um Fehler-
ströme auf dem Massepotenzial zu verhindern. Zum
Beispiel kann durch Schalten am Digitaleingang das
analoge Eingangssignal gestört werden.
Eingangspolarität der Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12
13
18
19
27

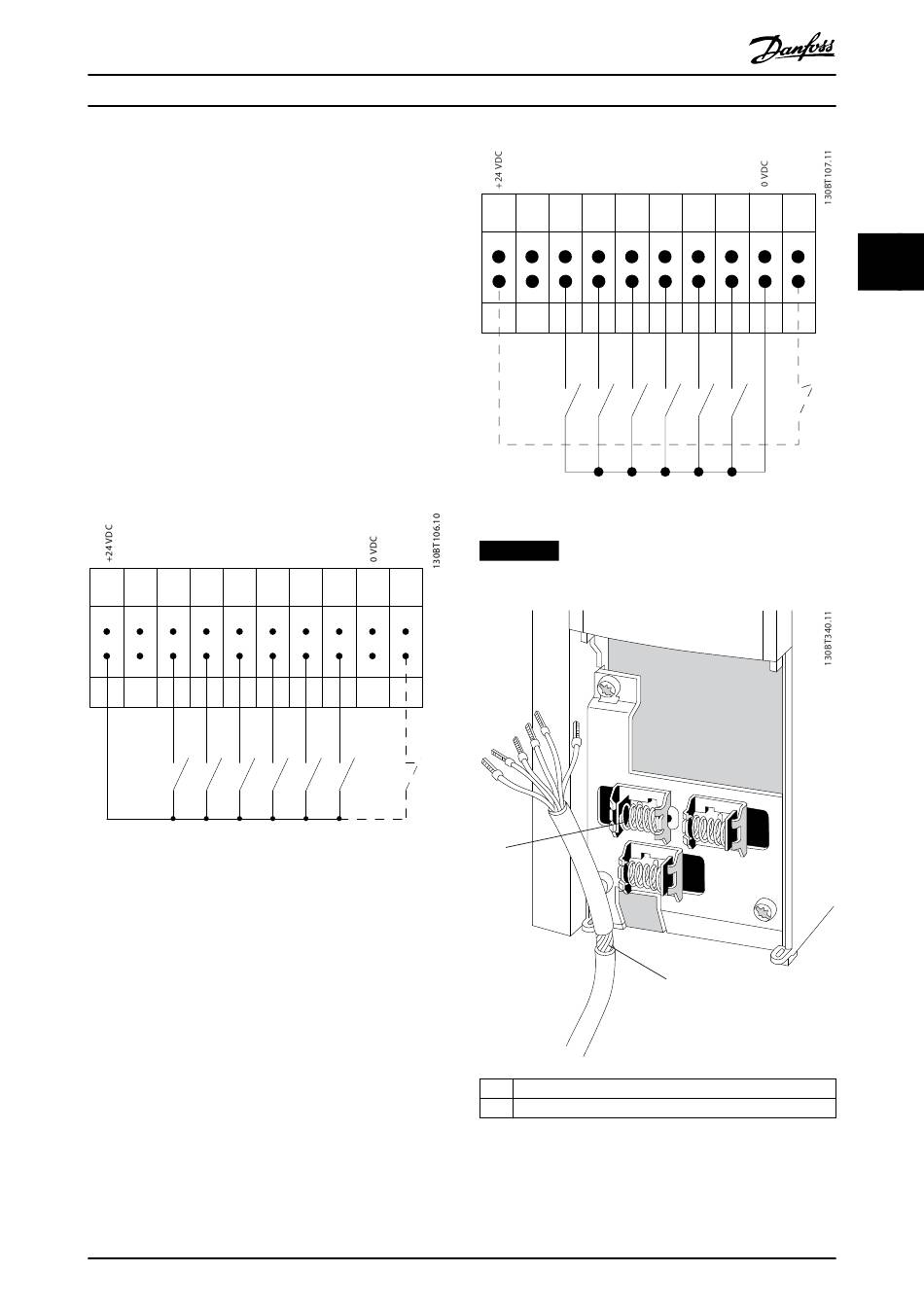

Abbildung 3.52 (PNP) = Quelle
MG34Q403
Produkthandbuch
29
32
33
20
37
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
NPN (Sink)
Digitaleingangsverkabelung
12
13
18
19
27
Abbildung 3.53 (NPN) = Verbraucher
HINWEIS
Steuerleitungen müssen abgeschirmt sein.
1
1
Schirmklemmen
2
Entfernte Abschirmung
Abbildung 3.54 Erdung abgeschirmter Steuerleitungen
29
32
33
20
37
2
55
3
3
