Installieren
1
3 3
7
6

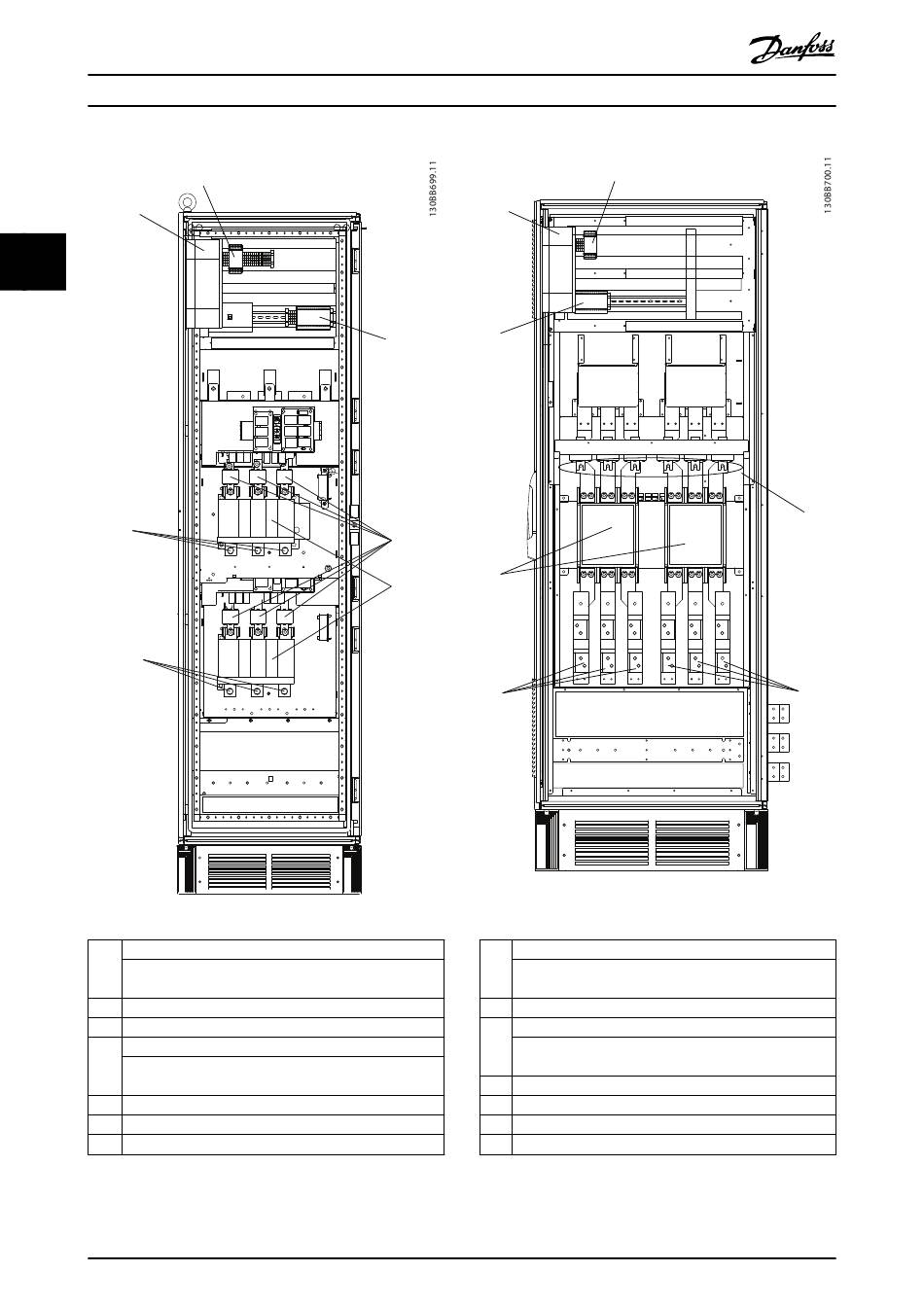

1 Sicherheitsrelais-Spulensicherung mit Pilz-Relais
Siehe Kapitel 3.4.14 Sicherungstabellen zu den
entsprechenden Teilenummern.
2 Pilz-Relaisklemme
3 RCD- oder IRM-Klemme
4 Netzsicherungen (6 Teile)
Siehe Kapitel 3.4.14 Sicherungstabellen zu den
entsprechenden Teilenummern.
5 2x3-phasiger manueller Trennschalter
6 Netz L1-2 (R2), L2-2 (S2), L3-2 (T2)
7 Netz L1-1 (R1), L2-1 (S1), L3-1 (T1)
Abbildung 3.41 Optionsschrank, Baugröße F9
42
VLT
2
CFD30J3
R/L1 91 S/L2 92 T/L3 93
R/L1 91 S/L2 92 T/L3 93
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
®
AutomationDrive FC 302
1
7
3
4
6
5
5
1 Sicherheitsrelais-Spulensicherung mit Pilz-Relais
Siehe Kapitel 3.4.14 Sicherungstabellen zu den
entsprechenden Teilenummern.
2 Pilz-Relaisklemme
3 Netzsicherungen
Siehe Kapitel 3.4.14 Sicherungstabellen zu den
entsprechenden Teilenummern.
4 Netz L1-2 (R2), L2-2 (S2), L3-2 (T2)
5 Netz L1-1 (R1), L2-1 (S1), L3-1 (T1)
6 2x3-phasiger manueller Trennschalter
7 RCD- oder IRM-Klemme
Abbildung 3.42 Optionsschrank, Baugrößen F11 und F13
