Installieren
1282.8 (50.50)
460.0 (18.11)
50.1 (1.97)
220.7
(8.69)
525.6
(20.69)
276.6
(10.89)
435.0
62.8 (2.47)
(17.13)
560.6 (22.07)
600.0 (23.62)
18.2 (0.72)
1201.0 (47.28)

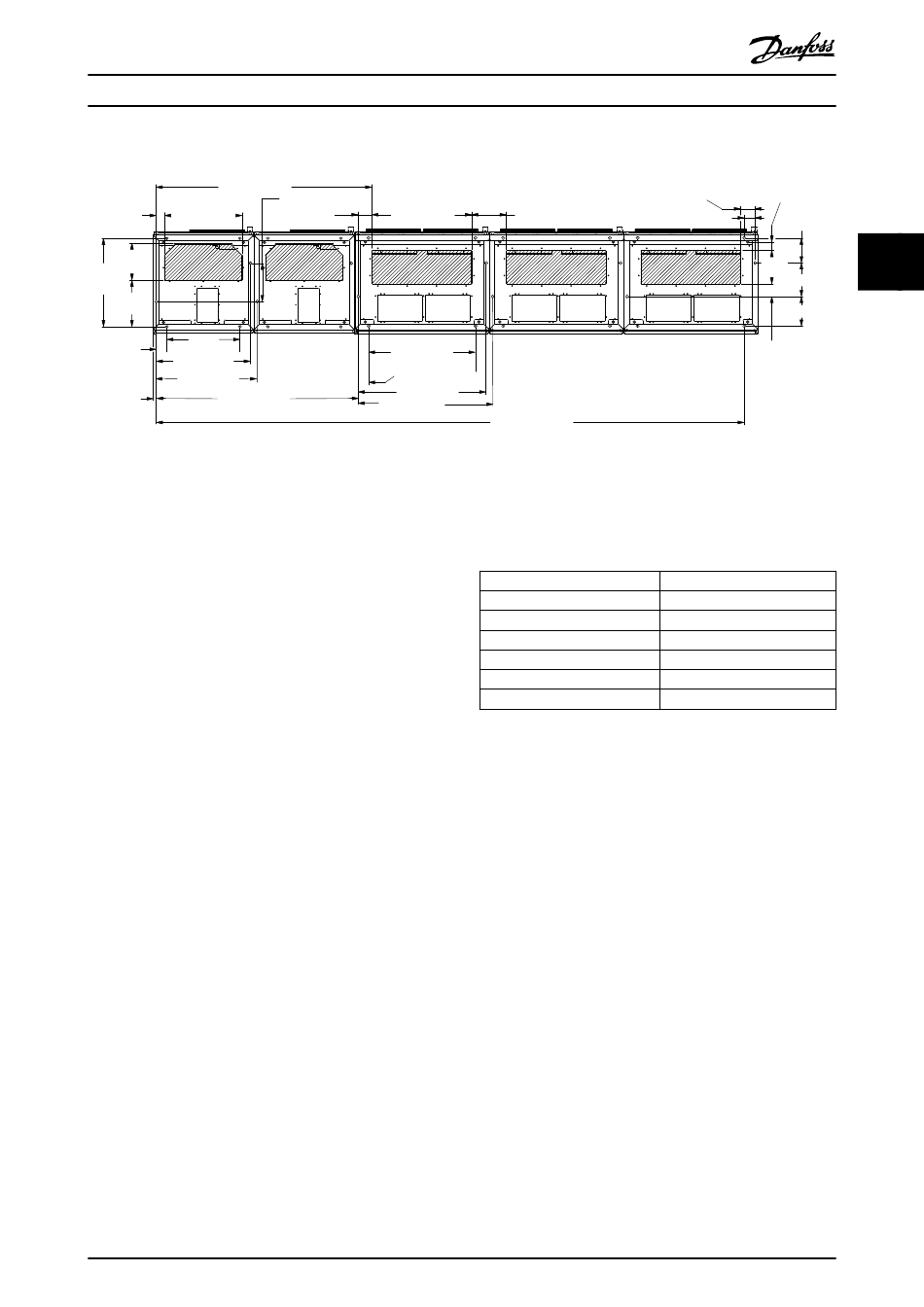

Abbildung 3.31 F15, Kabeleinführung, Ansicht von der Unterseite des Frequenzumrichters
3.3 Installieren der Schaltschrankoptionen
3.3.1 Schaltschrankoptionen
Heizgeräte mit Thermostat
Heizgeräte sind in den Schaltschrankinnenraum von
Frequenzumrichtern der Baugröße F10-F15 eingebaut. Sie
werden von einem automatischen Thermostat kontrolliert
und dienen zur Regelung der Feuchtigkeit im Schalt-
schrank, wodurch die Lebensdauer der Komponenten in
feuchter Umgebung verlängert wird. Gemäß Werkseinstel-
lungen, schaltet der Thermostat die Heizgeräte bei 10 °C
(50 °F) einschaltet und bei 15,6 °C (60 °F) aus.
Schaltschrankleuchte mit Steckdose
Eine Leuchte, die in den Schaltschrankinnenraum von
Frequenzumrichtern der Baugrößen F10-F15 eingebaut ist,
verbessert die Sicht bei Service- und Wartungsarbeiten.
Die Gehäuseleuchte verfügt über eine Steckdose zur
kurzzeitigen Versorgung von Werkzeugen und anderen
Geräten. Es sind 2 Spannungen verfügbar:
•
230 V, 50 Hz, 2,5 A, CE/ENEC
•
120 V, 60 Hz, 5 A, UL/cUL
Einrichtung der Transformator-Anzapfung
Wenn die Schaltschrankleuchte mit Steckdose und/oder die
Heizgeräte und Thermostate installiert sind, müssen Sie die
Anzapfungen für Transformator T1 auf die richtige
Eingangsspannung einstellen. Eine Einheit mit 380–
480/500 V wird zunächst an eine Anzapfung mit 525 V und
ein Frequenzumrichter mit 525–690 V an eine Anzapfung
mit 690 V gelegt. Mit dieser anfänglichen Konfiguration
wird sichergestellt, dass keine Überspannung von
Nebengeräten auftritt, wenn die Anzapfung vor dem
Anlegen von Spannung nicht geändert wird. Zur
Einstellung der richtigen Anzapfung an Klemme T1 im
Gleichrichter-Schaltschrank siehe Tabelle 3.9. Informationen
zur Position im Frequenzumrichter finden Sie in der
Abbildung des Gleichrichters unter Abbildung 3.32.
MG34Q403
Produkthandbuch
226.8 (8.93)
82.8 (3.26)
593.0 (23.35)
635.1 (25.00)
62.8 (2.47)
760.6 (29.95)
800.0 (31.50)
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
206.0 (8.11)
3498.9 (137.75)
Eingangsspannungsbereich [V] Zu wählende Anzapfung [V]
380–440
441–490
491–550
551–625
626–660
661–690
Tabelle 3.9 Einstellung der Transformator-Anzapfung
NAMUR-Klemmen
NAMUR ist ein internationaler Verband von Anwendern der
Automatisierungstechnik in der Prozessindustrie, in
Deutschland hauptsächlich der chemischen und pharma-
zeutischen Industrie. Durch Auswahl dieser Option
verfügen Sie über Klemmen, die dem NAMUR-Standard für
Eingangs- und Ausgangsklemmen von Frequenzumrichtern
entsprechen. Für diese Auswahl sind eine VLT
Thermistorkarte MCB 112 und eine VLT
Optionskarte MCB 113 erforderlich.
Fehlerstromschutzschalter
Arbeitet nach dem Summenstromprinzip, um die
Erdschlussströme in geerdeten und hochohmig geerdeten
Systemen (TN- und TT-Systeme in der IEC-Terminologie) zu
überwachen. Es gibt einen Vorwarn- (50 % des
Hauptalarm-Sollwertes) und einen Hauptalarm-Sollwert.
Jedem Sollwert ist ein einpoliges Alarmrelais zum externen
Gebrauch zugeordnet. Dies erfordert einen externen
Aufsteck-Transformator (nicht mitgeliefert).
•
In die Schaltung für den Sichereren Stopp des
Frequenzumrichters integriert.
•
IEC 60755 Gerät vom Typ B überwacht AC,
gepulste DC und reine DC-Erdschlussströme.
