Danfoss VLT AutomationDrive FC 302 Produkthandbuch Seite 54

Installieren
3 3
2

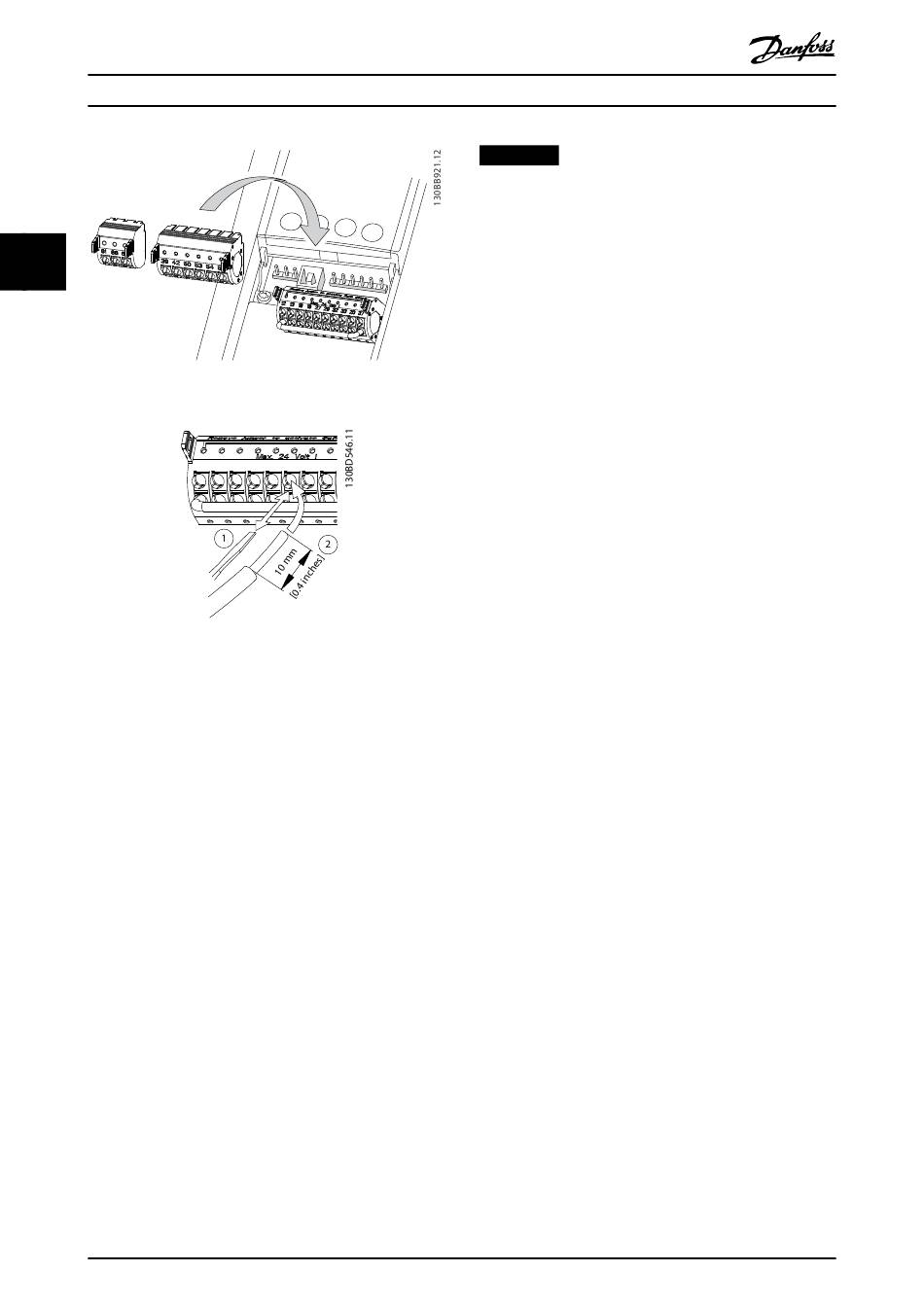

Abbildung 3.48 Aufstecken der Steuerklemmen
Abbildung 3.49 Anschluss der Steuerkabel
52
VLT
3
4
12 13 18 19 27 29 32 33
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
®
AutomationDrive FC 302
HINWEIS
Um Störungen möglichst gering zu halten, halten Sie die
Steuerkabel möglichst kurz und verlegen Sie diese
separat von Leistungskabeln.
1. Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
dem entsprechenden Kontakt einführen und
leicht nach oben drücken.
1
2. Führen Sie die abisolierte Steuerleitung in den
Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
4. Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerleitungen können zu Fehlern oder
einem Betrieb führen, der eine reduzierte
Leistung erbringt.
Steuerleitungsquerschnitte finden Sie unter
Kapitel 5.4 Kabelspezifikationen und typische Beispiele für
den Anschluss der Steuerleitungen unter
Kapitel 3.5 Anschlussbeispiele.
MG34Q403
