Danfoss VLT AutomationDrive FC 302 Produkthandbuch Seite 43

Installieren
I1
1 Hilfsrelais (01, 02, 03, 04, 05, 06)
2 Zusatzlüfter (100, 101, 102, 103)
3 Lüftersicherungen. Siehe Tabelle 3.22 zu den entsprechenden Teilenummern.
4 SMPS-Sicherungen. Siehe Tabelle 3.21 zu den entsprechenden Teilenummern.
5 Bremse 81 (-R), 82 (+R)
6 Motoranschluss, einer pro Modul T1 (U), T2 (V), T3 (W)

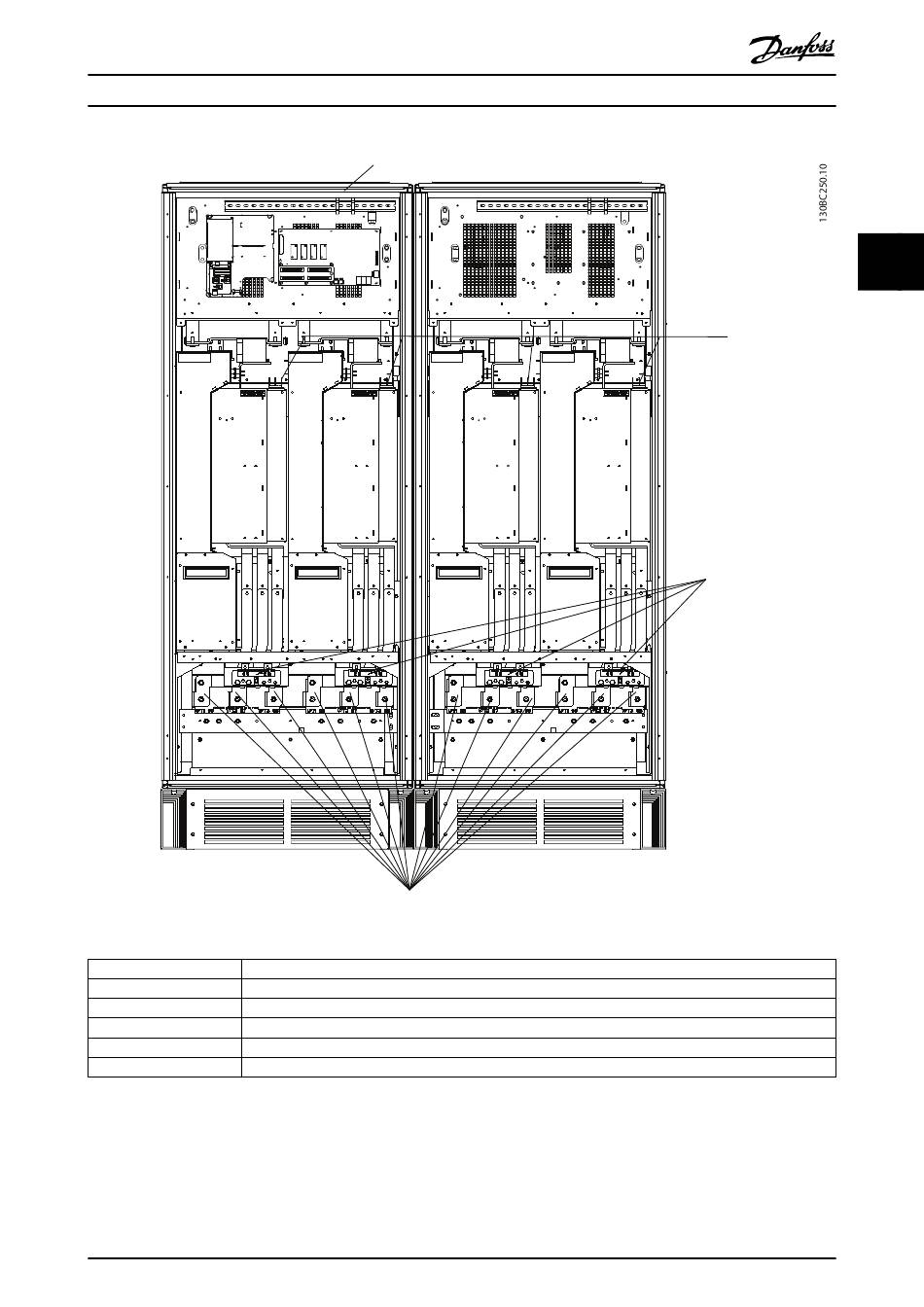

Abbildung 3.40 Wechselrichterschrank, Baugrößen F14 und F15
MG34Q403
