4.1.11. Motoranschluss für A2 und A3
Schließen Sie den Motor Schritt für Schritt gemäß diesen Zeichnungen an den Frequenzumrichter
an.

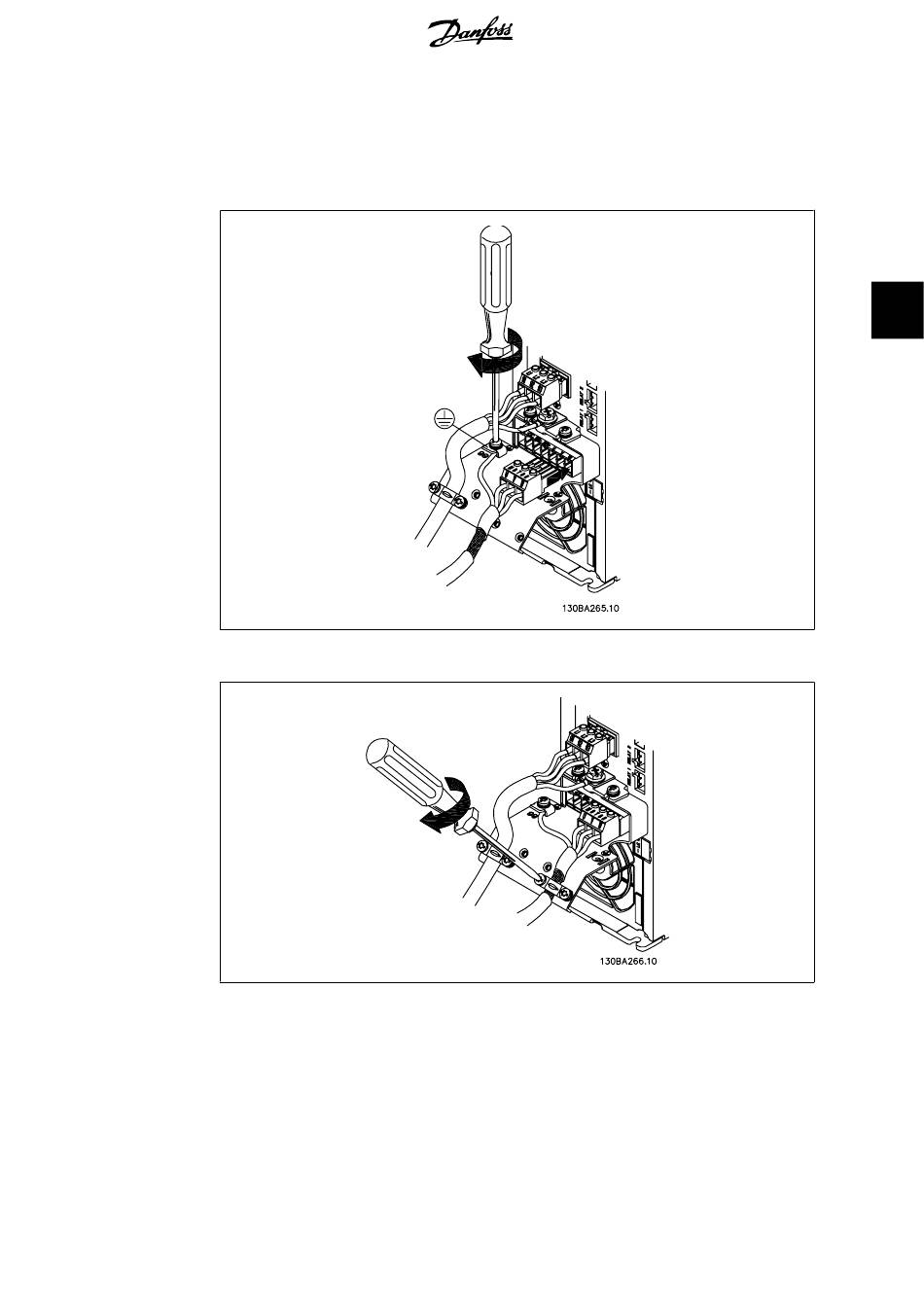

Illustration 4.11: Terminieren Sie zuerst die Motorerde und verlegen Sie dann die U-, V- und W-Drähte des
Motors und ziehen Sie sie fest.
Illustration 4.12: Befestigen Sie einen Schirmbügel, um eine um 360 Grad drehbare Verbindung zwischen
Gehäuse und Abschirmung sicherzustellen - beachten Sie, dass unter dem Bügel die Kabelisolierung entfernt
ist.
