4. Elektrische Installation
4.1.12. Motoranschluss für A5
4

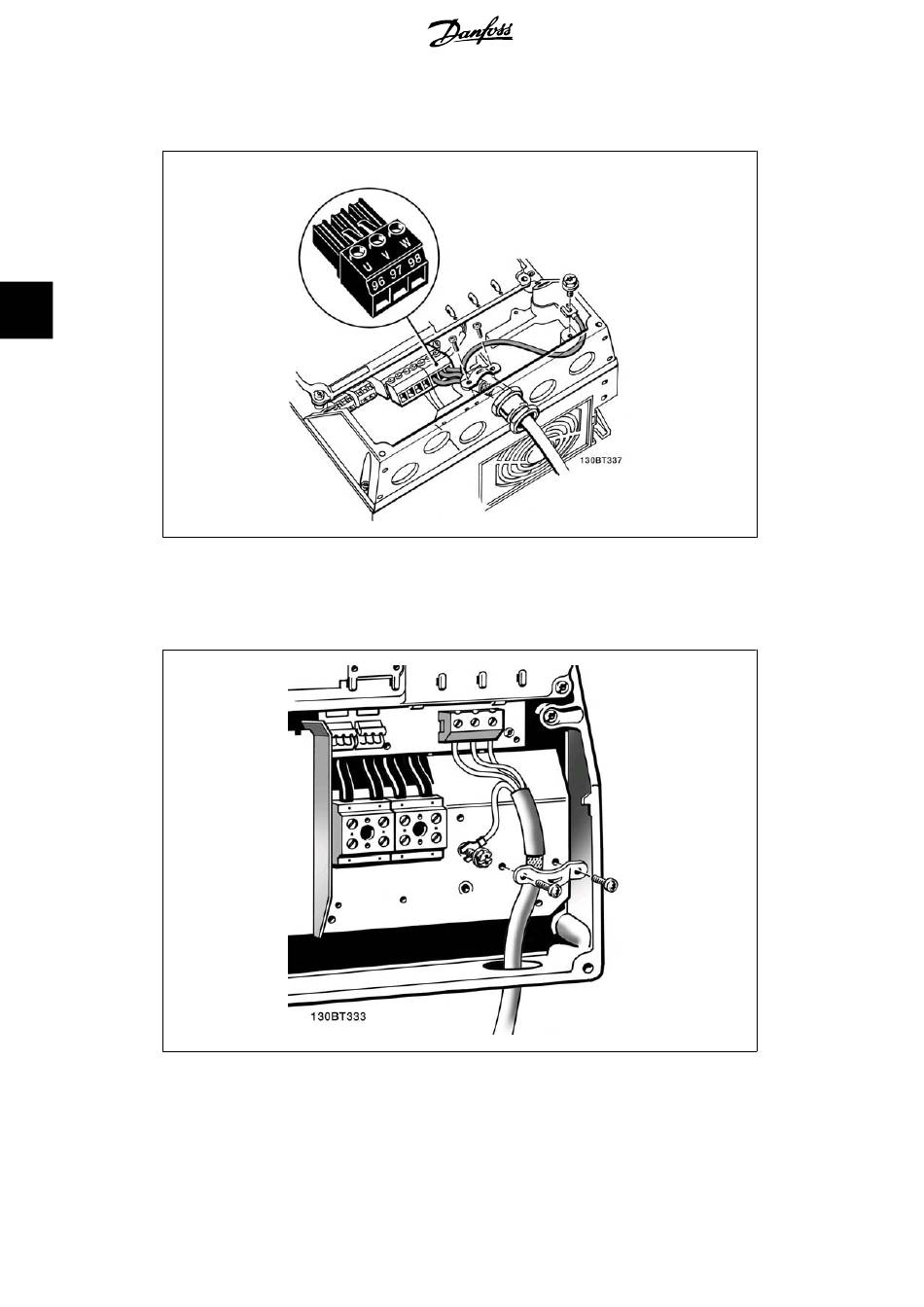

Illustration 4.13: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des
Motors in die Klemme und ziehen Sie sie fest. Bitte beachten Sie das abisolierte Motorkabel unter dem EVM-
Schirmbügel.
4.1.13. Motoranschluss für B1 und B2
Illustration 4.14: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des
Motors in die Klemme und ziehen Sie sie fest. Bitte beachten Sie das abisolierte Motorkabel unter dem EVM-
Schirmbügel.
