6. Programmieren des Frequenzumrichters
Notfallbetrieb aktiv
Notfallbetrieb Freilauf
Notfallbetrieb war aktiv
Alarm, Abschaltblockierung
Bypassmodus aktiv
Funktion:
Mit diesem Parameter kann die Funktion
sämtlicher Ausgangsrelais festgelegt werden.
Mit 1x [OK] ist die Relaisnummer, mit 2x [OK]
die Funktion wählbar. Die Eingabe wird mit
der [Back]-Taste beendet.
6
6-00
Wert:
1 - 99 s
Funktion:
Ist aktiv, wenn A53 (SW201) und/oder A54
(SW202) in Position EIN ist/sind (Stromein-
gang). Fällt das an den gewählten Stromein-
gang angeschlossene Sollwertsignal für länger
als die in Par. 6-00 eingestellte Zeit unter 50
% des in Par. 6-12 oder Par. 6-22 eingestell-
ten Werts, wird die in Par. 6-01 eingestellte
Funktion aktiviert.
6-01
Wert:
Aus
Drehz. speich.
Stopp
Festdrz. (JOG)
Max. Drehzahl
Stopp und Alarm
Anwahl Datensatz 1
Anwahl Datensatz 2
Anwahl Datensatz 3
Anwahl Datensatz 4
Funktion:
Auswahl der Timeout-Funktion. Die in Par.
6-01 eingestellte Funktion wird aktiviert, wenn
das Eingangssignal auf Klemme 53 oder 54
unter 50 % des Werts in Par. 6-10, Par. 6-12,
Par. 6-20 oder Par. 6-22 fällt und die Timeout-
Zeit in Par. 6-00 überschritten ist. Treten
gleichzeitig mehrere Timeouts auf, so gibt der
76
[220]
[221]
[222]
[223]
[224]
Signalausfall Zeit

Signalausfall Funktion

MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive
Frequenzumrichter der Timeout-Funktion fol-
gende Priorität:
1. Par. 6-01
Funktion
2. Par. 8-04
tion
Als Timeout-Funktion kann Folgendes gewählt
werden:
• [1] Der Motor wird mit der momen-
tanen Ausgangsdrehzahl weiter be-
trieben.
• [2] Der Motor wird angehalten.
• [3] Der Motor wird mit Festdrehzahl
JOG betrieben.
• [4] Der Motor wird mit max. Dreh-
zahl betrieben.
10s
• [5] Der Motor stoppt und es wird ein
Alarm ausgelöst.
Bei Wahl von Parametersatz 1-4 muss Par.
Aktiver Satz
0-10 auf Externe Anwahl [9] pro-
grammiert sein.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
[0]
[1]
[2]
[3]
[4]
[5]
[7]

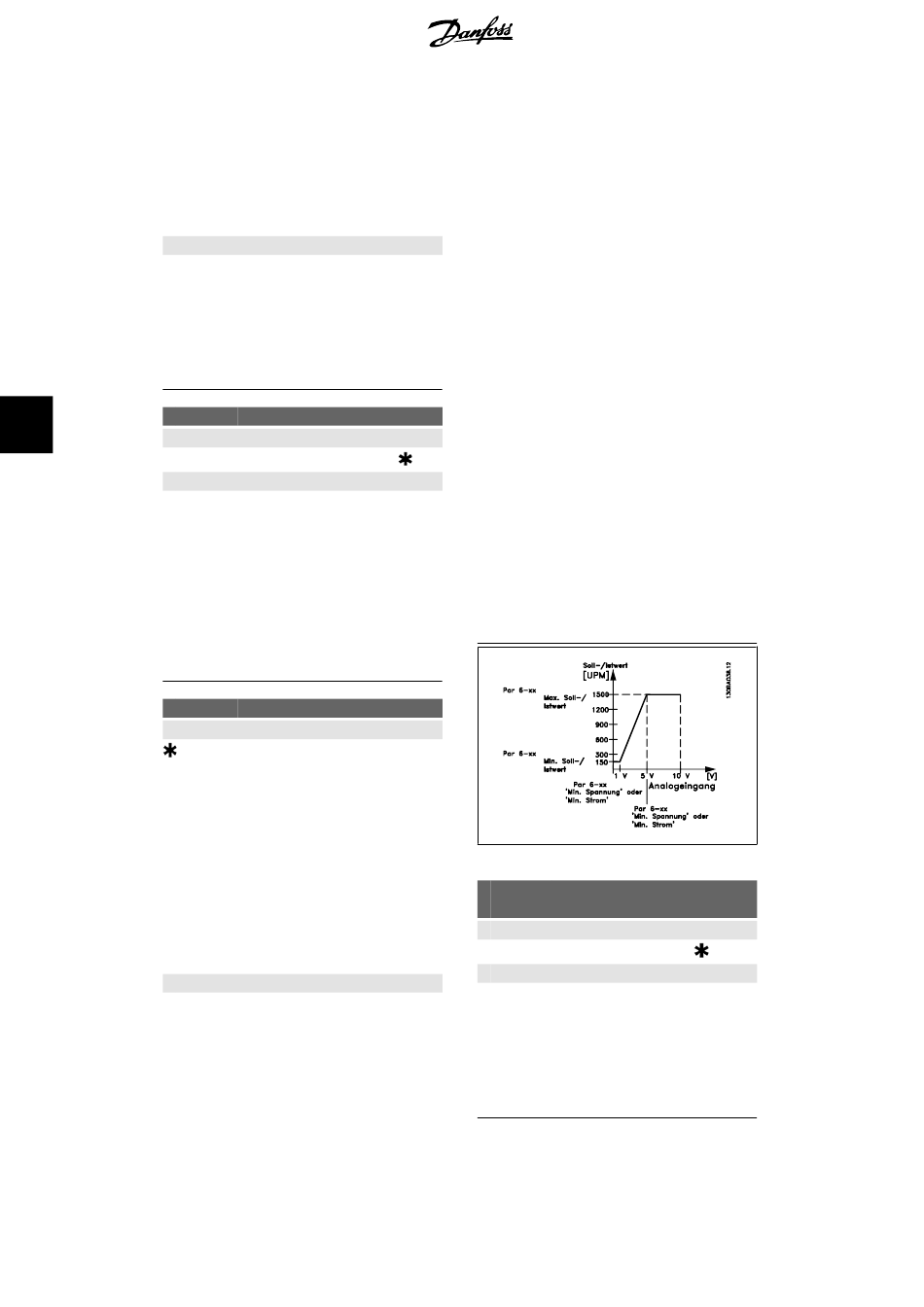

Klemme 53 Skal. Min.Span-
6-10
[8]
nung
[9]
Wert:
[10]
0,0 - Par. 6-11
Funktion:
Parameter zum Skalieren des Min.-Stroms des
Analogeingangs 53. Der angegebene Wert be-
zieht sich auf die Festlegung in Par. 6-24.
Dieser Wert ist nur gültig, wenn der Schalter
S202 auf der Steuerkarte auf Strom „I" steht.
Signalausfall Timeout-
Steuerwort-Timeout-Funk-
0,07 V
