Produkthandbuch für VLT HVAC Drive

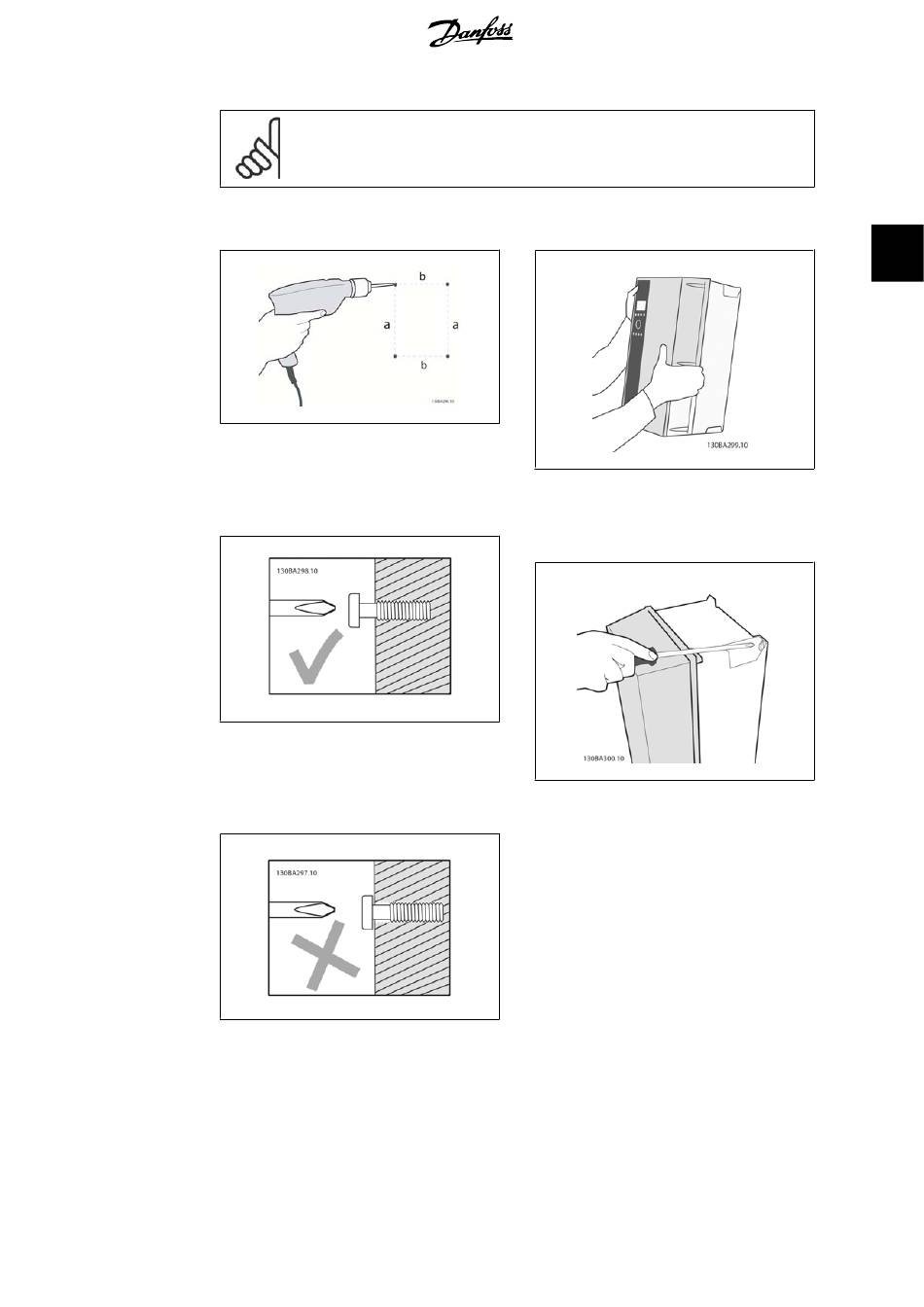

3.2.3. Montage A5, B1, B2, C1 und C2.
Illustration 3.10: Bohren von Löchern.
Schritt 1: Sehen Sie die Befestigung gemäß
den Angaben zu den Montagelöchern in der
folgenden Tabelle vor.
Illustration 3.11: Richtige Befestigung der Schrau-
ben
Schritt 2A: Auf diese Weise ist es einfach, das
Gerät an die Schrauben zu hängen.
Illustration 3.12: Falsche Befestigung von Schrau-
ben
Schritt 2B: Ziehen Sie die Schrauben nicht
vollständig an.
ACHTUNG!
Option A/B sind serielle Kommunikations- und E/A-Optionen, die beim Einbau die
Tiefe einiger Gehäusegrößen erhöhen.
MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
3. Mechanische Installation
Illustration 3.13: Montage des Geräts
Schritt 3: Heben Sie das Gerät auf die Schrau-
ben.
Illustration 3.14: Anziehen der Schrauben
Schritt 4: Ziehen Sie die Schrauben vollständig
an.
