5. Betrieb des Frequenzumrichters
Kontroll-Anzeigen (LEDs):
•
•
•
[Menu]-Taste
[Menu] wählt eine der folgenden Betriebsarten:
•
•
•
5
Main Menu dient zum Zugriff und Programmieren aller Parameter.
Die meisten Parametereinstellungen können direkt über das Bedienfeld geändert werden, sofern
über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde.
Quick Setup bietet Zugriff auf die Kurzinbetriebnahme, bei der nur die wichtigsten Parameter
des Frequenzumrichters eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben und unten geändert werden, wenn der
jeweilige Wert blinkt.
Wählen Sie das Hauptmenü (Main Menu), indem Sie die Taste [Menu] wiederholt drücken.
Wählen Sie die Parametergruppe [xx-__) und drücken Sie [OK].
Wählen Sie den Parameter [__-xx) und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die Arraynummer und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert und drücken Sie [OK].
Navigationstasten: [Back] bringt Sie zu einem früheren Schritt zurück.
Die Pfeiltasten [∧ ] [∨ ] dienen dazu, zwischen Befehlen und Parametern zu wechseln.
[OK] wird benutzt, um einem mit dem Cursor markierten Parameter auszuwählen und um die
Änderung einer Parametereinstellung zu bestätigen.
Bedientasten
Tasten zur Hand/Ort-Steuerung befinden sich
unten am Bedienteil.
[Hand on] ermöglicht die Steuerung des Frequenzumrichters über die LCP Bedieneinheit. [Hand
on] startet auch den Motor und ermöglicht die Änderung der Motordrehzahl mittels der Pfeiltasten.
Die Taste kann über Par. 0-40
50
On (Grüne LED): Das Gerät ist betriebsbereit.
Warn. (Gelbe LED): Zeigt eine Warnung an.
Alarm (Rot blinkende LED): Zeigt einen Alarmzustand an.
Status
Quick Setup (Quick-Menü)
Main Menu (Hauptmenü)
[Hand on]-LCP Taste
MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive

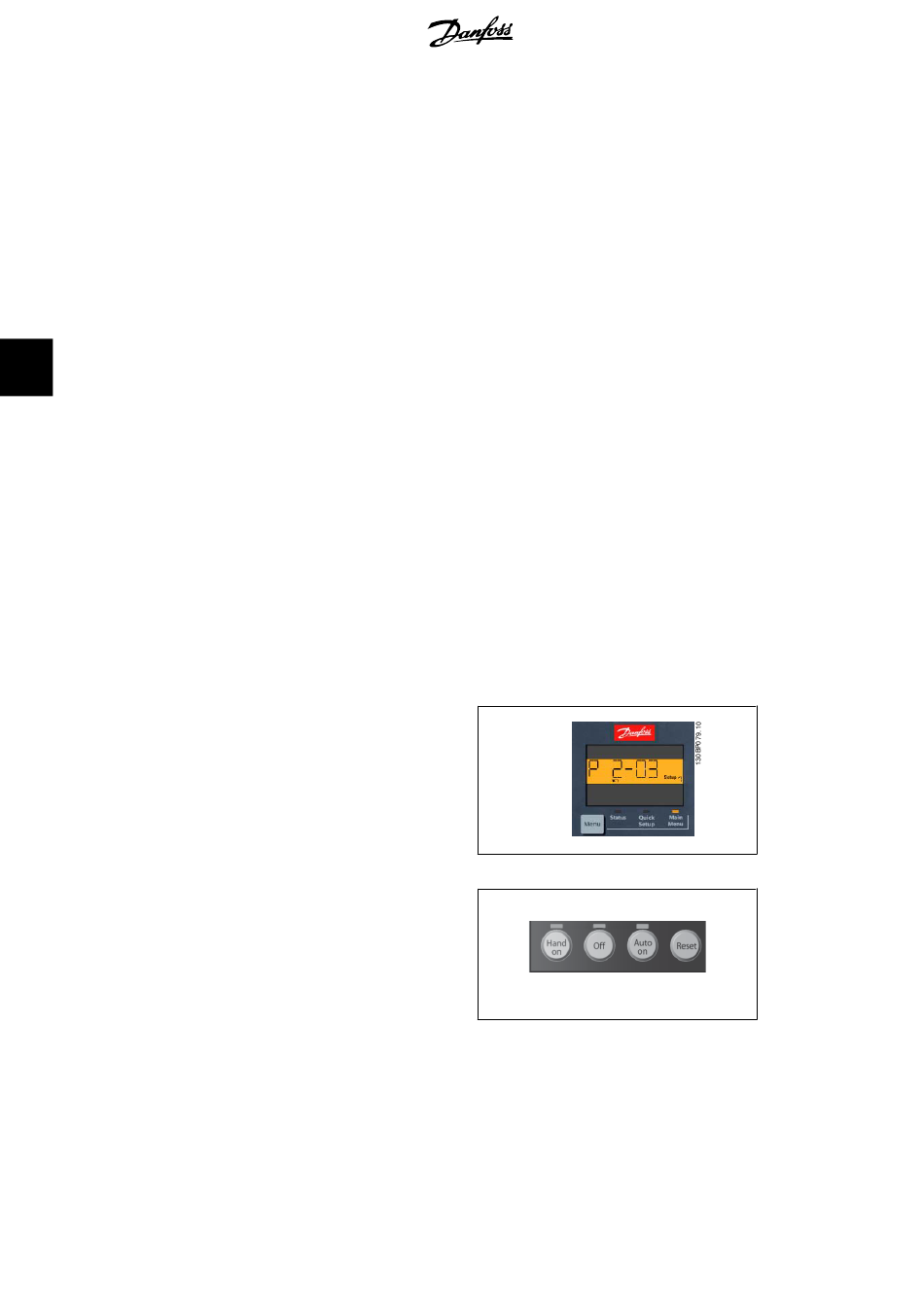

Illustration 5.4: Displaybeispiel
130BP046.10
Illustration 5.5: Bedientasten am LCP 101
aktiviert [1] oder deaktiviert [0] werden.
