Para elegir el terminal de conexión se deberá tener en cuenta el diámetro máximo que admite el prensaestopas
para poder introducirlo a través del mismo.
11.3. Proceso de conexión del inversor

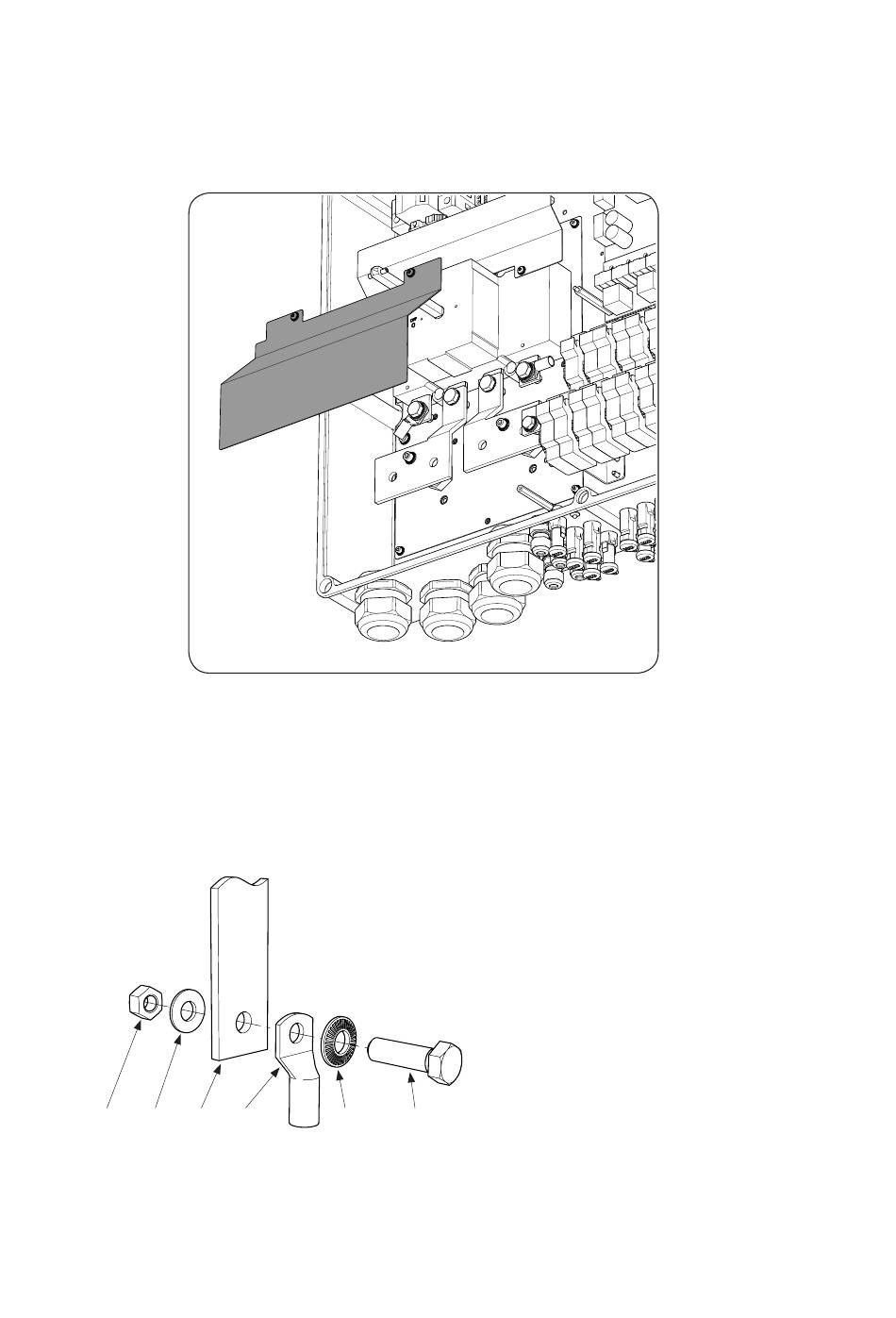

1. Retirar la lámina protectora de policarbonato.
2. Pelar el cable de acuerdo a la medida del terminal a utilizar.
3. Crimpar el terminal en el cable.
4. Limpiar las superficies de contacto, tanto en el terminal como en la barra de conexión, con un paño
limpio y etanol.
5. Insertar el cableado a través de los prensaestopas destinados a esta conexión.
6. Conectar el terminal a la pletina de conexión mediante los tornillos (previamente lubricados) y arandelas
suministrados por Ingeteam a la entrega del equipo, respetando el par de apriete y las polaridades indicadas.
E B D
98
C B
A.
B.
C.
D.
E.
A
AAS2011IQM01_ - Manual de instalación y uso
Conexión del inversor
Tornillo M10 cabeza hexagonal.
Arandela M10.
Terminal.
Pletina de conexión.
Tuerca M10.
