2. Retirer les bouchons de sécurité des connecteurs à utiliser. Ne pas retirer les bouchons des connecteur
qui ne seront pas utilisés.
3. Pour vérifier la polarité de chaque string, raccordez le pôle positif à son connecteur et le pôle négatif à
la destination de vérification de la polarité. Si la polarité est correcte, la LED s'allumera, si non, elle restera
éteinte. Si la vérification est correcte, désinstallez le pôle négatif du connecteur de vérification et raccordez-le
au connecteur négatif du string. Si la vérification n'est pas correcte, révisez la polarité et rectifiez l'erreur ;
ensuite, réeffectuez la vérification de polarité.

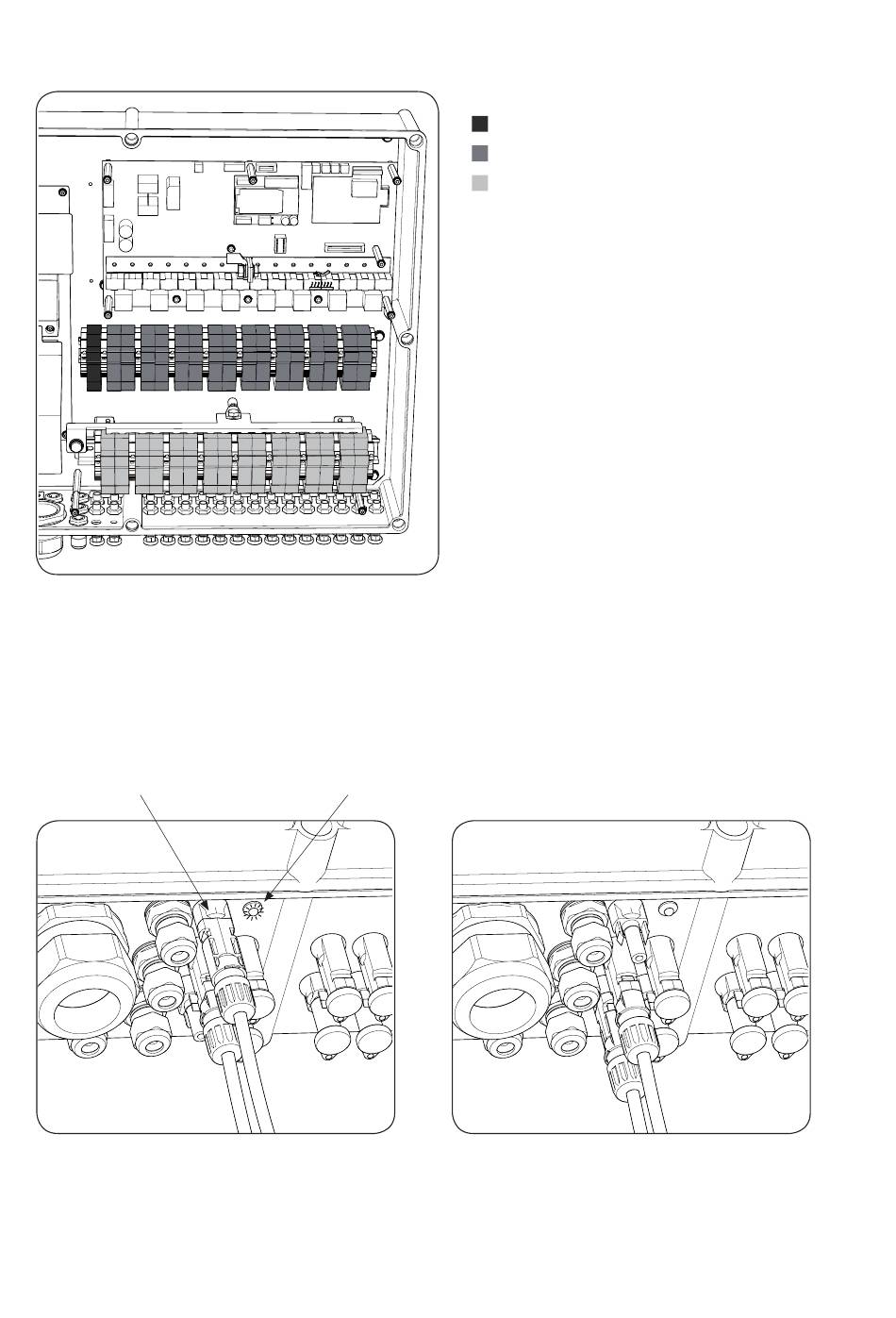

Connecteur du testeur de polarité
4. Répétez le point 3 pour tous les strings que vous souhaitez raccorder à l'INGECON SUN String Control.
5. Réinstallez les fusibles du pôle négatif et le cache du connecteur de vérification de polarité.
