Conexão do campo fotovoltaico
A conexão inversa de um string do campo voltaico gera um curto-circuito, que provoca uma
sobretensão no string conectado ao contrário. Em condições normais, o fusível associado a este string
cancelará o curto-circuito. A tensão que deve abrir o fusível será o dobro da tensão de circuito aberto,
por ter conectado o string ao contrário.
Examine sempre a polaridade dos campos fotovoltaicos antes de realizar qualquer conexão.

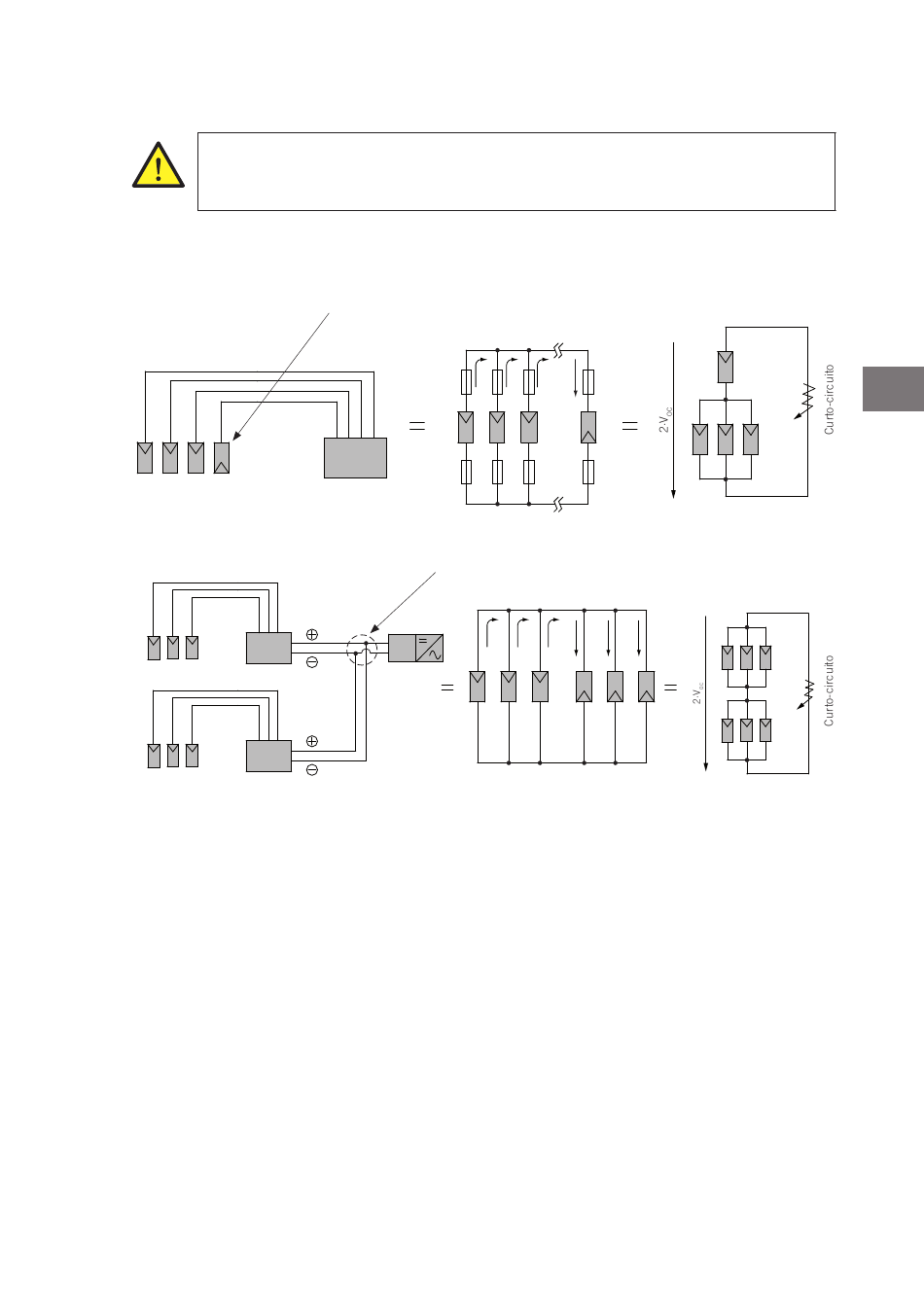

Deve-se prestar atenção especial na primeira instalação dos diferentes strings do campo fotovoltaico ao
INGECON SUN String Control (esquema 1) e dos diferentes INGECON SUN String Control ao inversor (esquema 2).
String conectado inversamente
Campo fotovoltaico
INGECON SUN
String Control
INGECON SUN
String Control
Para evitar o problema da sobrecarga que aparece ao conectar um string de forma inversa, a Ingeteam implementa
um sistema com a finalidade de verificar a polaridade correta antes da conexão de cada string.
12.4. Processo de conexão do campo fotovoltaico
1. Abra todos os porta-fusíveis do polo negativo e desinstale os fusíveis, mantendo instalados os fusíveis do
polo positivo e o destinado a proteger a parte eletrônica.
AAS2011IQM01_ - Manual de instalação e uso
I
INGECON SUN
String Control
Esquema 1
Conexão incorreta
I
3
Inversor
Esquema 2
I I
n·I
I I
I I I
