Para escolher o terminal de conexão deve ter-se em conta o diâmetro máximo admitido pelo vedante para poder
introduzi-lo através do mesmo.

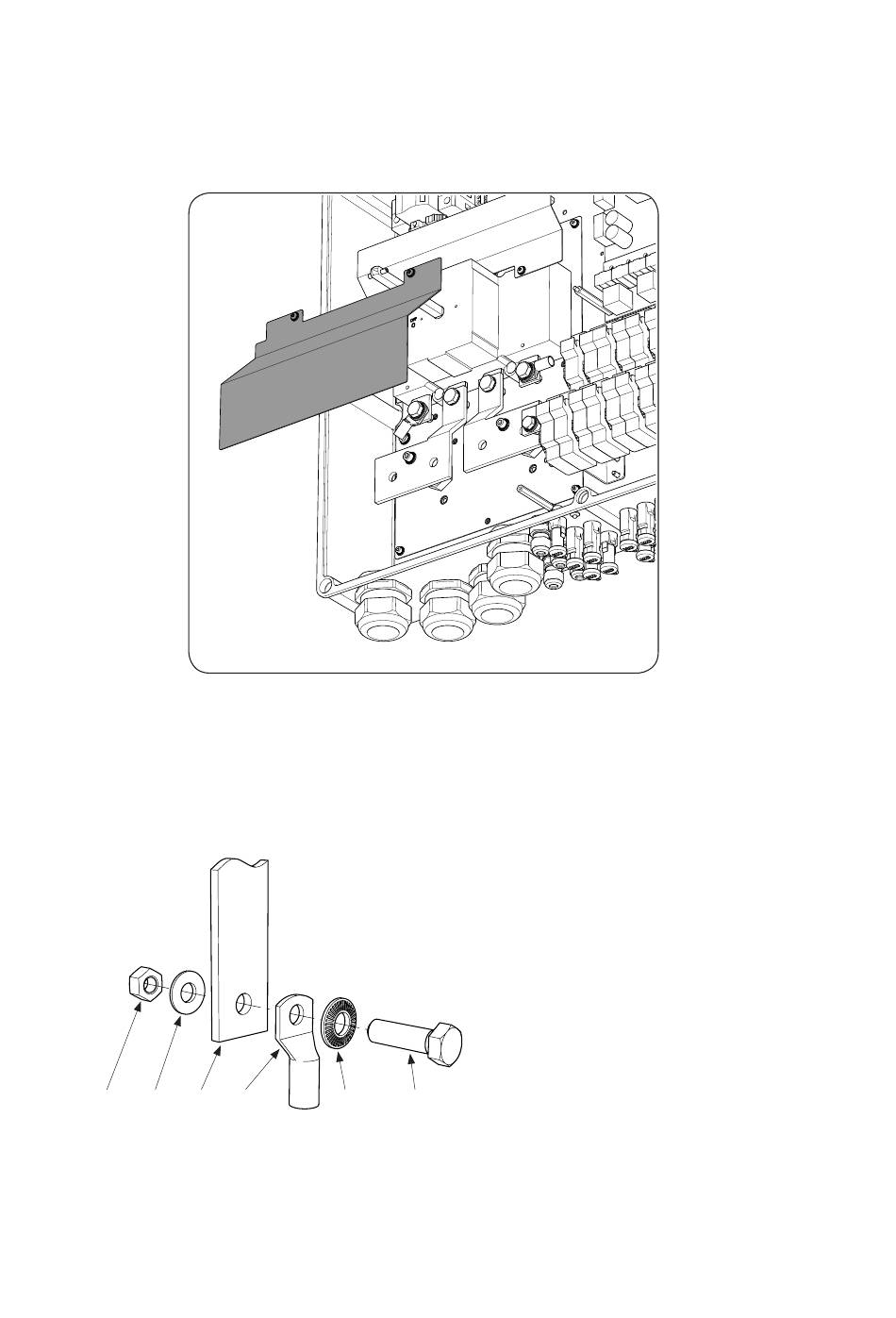

11.3. Processo de conexão do inversor
1. Retirar a lâmina protetora de policarbonato.
2. Descasque o cabo de acordo com a medida do terminal a ser utilizado.
3. Crimpe o terminal no cabo.
4. Limpe as superfícies de contato, tanto no terminal quanto na barra de conexão, com um pano limpo e etanol.
5. Insira a fiação pelos vedantes destinados a esta conexão.
6. Conecte o terminal à placa de conexão com os parafusos (previamente lubrificados) e arruelas fornecidos
por Ingeteam à entrega do equipamento, respeitando o torque e as polaridades indicadas.
E B D
206
C B
A.
hexagonal.
B.
C.
D.
E.
A
AAS2011IQM01_ - Manual de instalação e uso
Conexão do inversor
Parafuso M10 de cabeça
Arruela M10.
Terminal.
Placa de ligação.
Porca M10.
