Per scegliere il terminale di collegamento si dovrà tener contro del diametro massimo consentito dal pressacavo
dato che va inserito attraverso lo stesso.

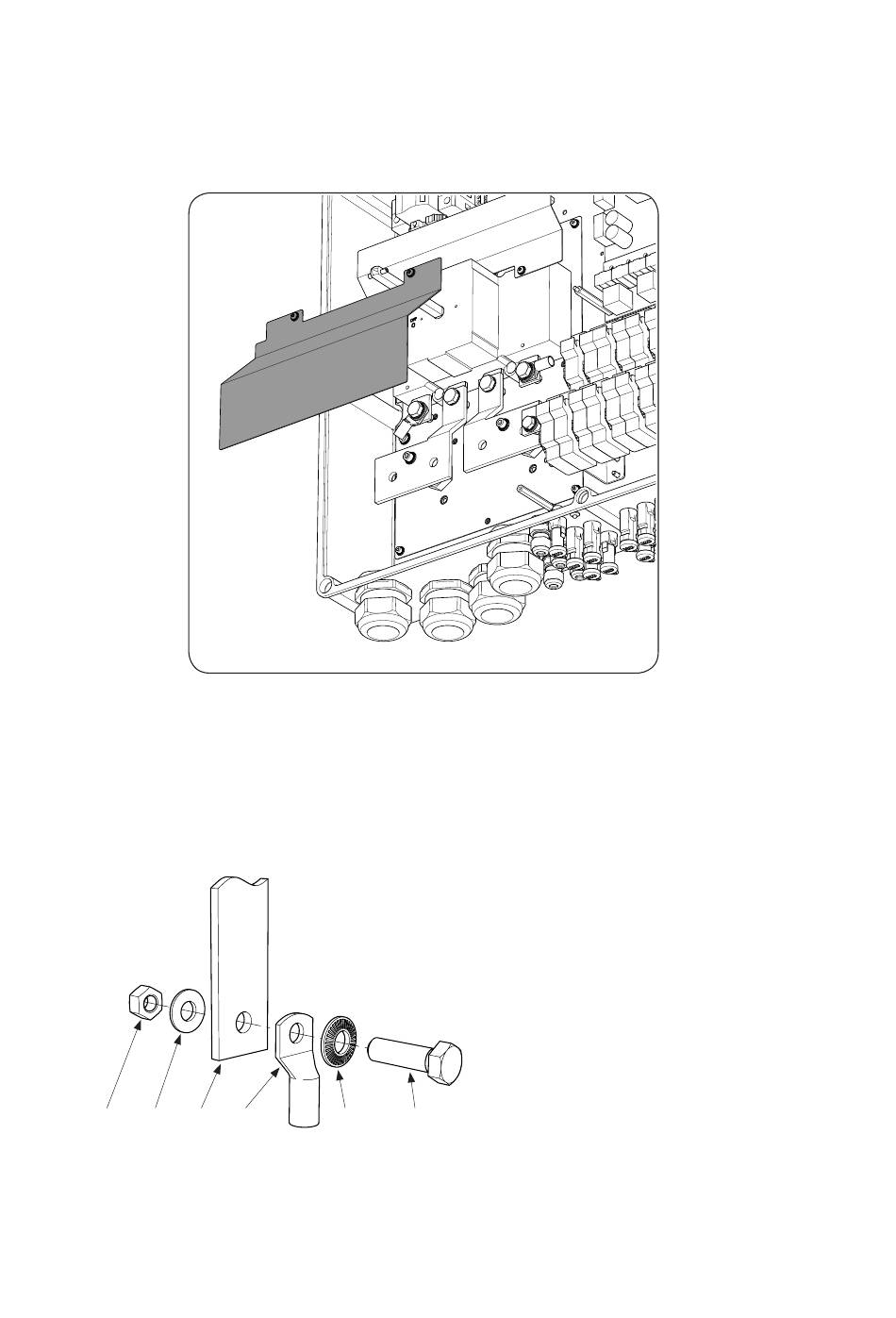

11.3. Procedura per la connessione all'inverter

1. Rimuovere la protezione in policarbonato.
2. Pelare il cavo in base alla misura del morsetto da utilizzare.
3. Collegare il morsetto al cavo.
4. Pulire le superfici di contatto sia sul morsetto che sulla barra di connessione con uno straccio pulito e
alcol etilico.
5. Inserire il cablaggio mediante i pressacavi predefiniti della connessione.
6. Collegare il morsetto alla piastra di connessione attraverso le viti (precedentemente lubrificate) e le
rondelle fornite da Ingeteam con il dispositivo, rispettando la coppia di serraggio e le polarità indicate.
E B D
170
C B
A.
B.
C.
D.
E.
A
AAS2011IQM01_ - Manuale d'installazione e uso
Connessione all'inverter
Vite M10 a testa esagonale.
Rondella M10.
Morsetto.
Piastra di connessione.
Dado M10.
