2.6. Tabla de características
Máximo número de strings conectables
Máximo número de canales medibles
Máxima corriente por string
Máxima corriente total
Número de fusibles de protección
Máxima tensión
Conectores de entrada
Conectores de salida
Conexión de comunicaciones
Temperatura de funcionamiento
Grado de protección
Conector de tierra
Dimensiones y peso
15 kg.

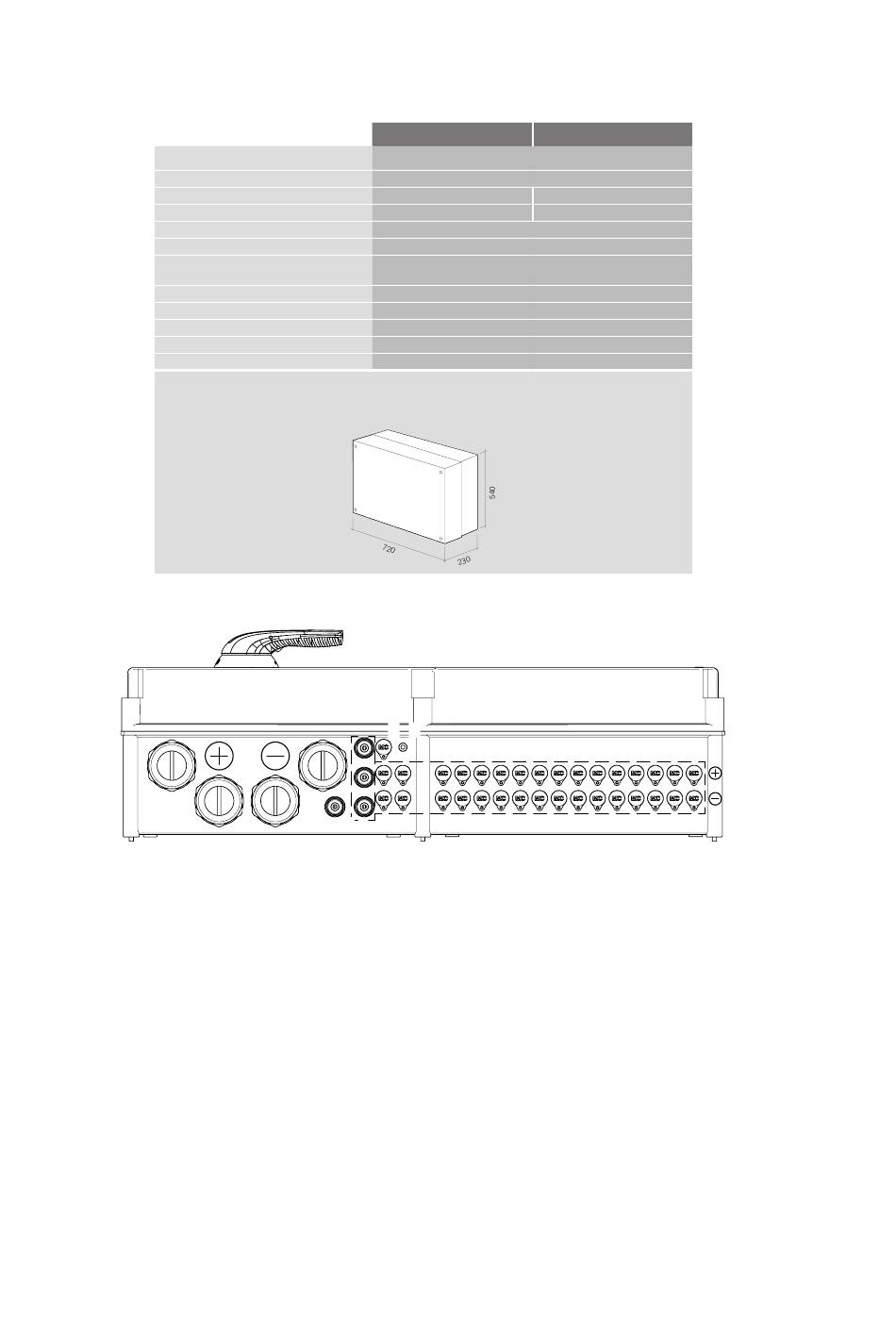

2.7. Descripción de accesos de cableado
A. Salida DC hacia el inversor (M50).
B. Tierra (M16).
C. Multipropósito / comunicaciones (M16).
D. Entrada DC desde el campo fotovoltaico (conectores rápidos tipo 4 o prensaestopas M12).
E. Conector del comprobador de polaridad.
F. LED del comprobador de polaridad.
82

String Control 160

Conectores fotovoltaicos tipo 4 (6 mm
(mm)
E F
A
B C
String Control 320
16
16
10 ADC 20 ADC
160 ADC 320 ADC
16
1000 VDC
) o prensaestopas M12 (hasta
2
10 mm )
2
Prensaestopas M50 (hasta 300 mm
RS-485, Ethernet, GSM/GPRS
-20 ºC ~ 65 ºC
IP65
Prensaestopas M16 (hasta 16 mm
