Ingeteam INGECON SUN String Control 320 Handbuch Für Montage Und Betrieb Seite 30

Ingeteam
2. Die Sicherungsstopfen der zu verwendenden Anschlüsse entfernen. Nicht die Sicherungsstopfen der
Anschlüsse entfernen, die nicht verwendet werden.
3. Zur Polaritätsprüfung der einzelnen Strings den Pluspol mit seinem Anschluss und den Minuspol mit
dem für die Polaritätsprüfung vorgesehenen Anschluss verbinden. Ist die Polarität korrekt, leuchtet die LED
auf. Anderenfalls bleibt die LED aus. Liefert die Überprüfung ein korrektes Ergebnis, den Minuspol vom
Prüfanschluss trennen und mit dem negativen Anschluss für den betreffenden String verbinden. Liefert
die Überprüfung ein fehlerhaftes Ergebnis, die Polarität prüfen und den Fehler beheben. Anschließend die
Polaritätsprüfung wiederholen.

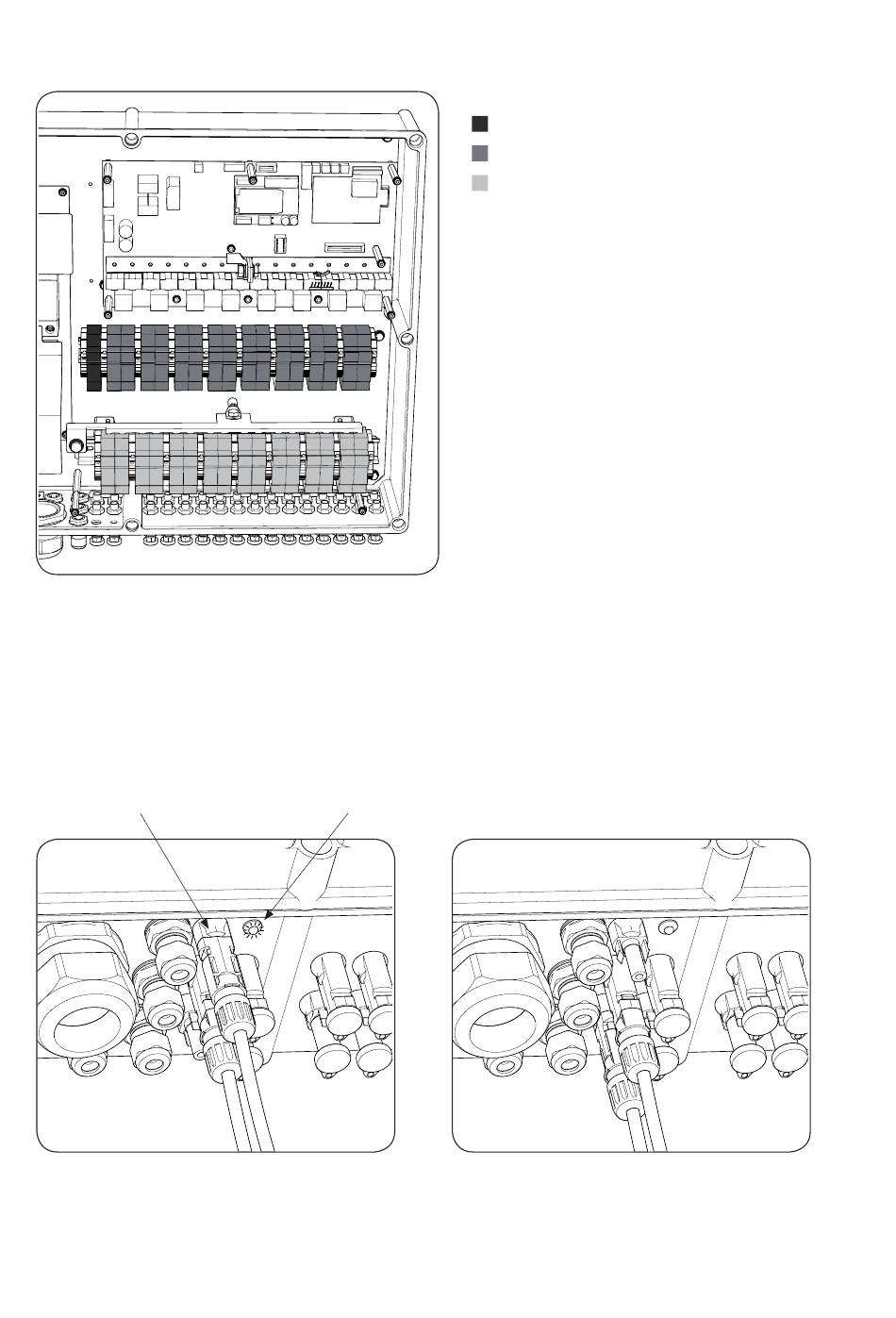

Anschluss des Polaritätsprüfers
4. Punkt 3 für alle Strings wiederholen, die an das INGECON SUN String Control-Gerät angeschlossen
werden sollen.
30
LED
AAS2011IQM01_ - Handbuch für Montage und Betrieb
Anschluss der PV-Anlage
Sicherung Elektronik (installiert)
Sicherungen Minuspol (entfernt)
Sicherungen Pluspol (installiert)
