Raccordement du champ photovoltaïque

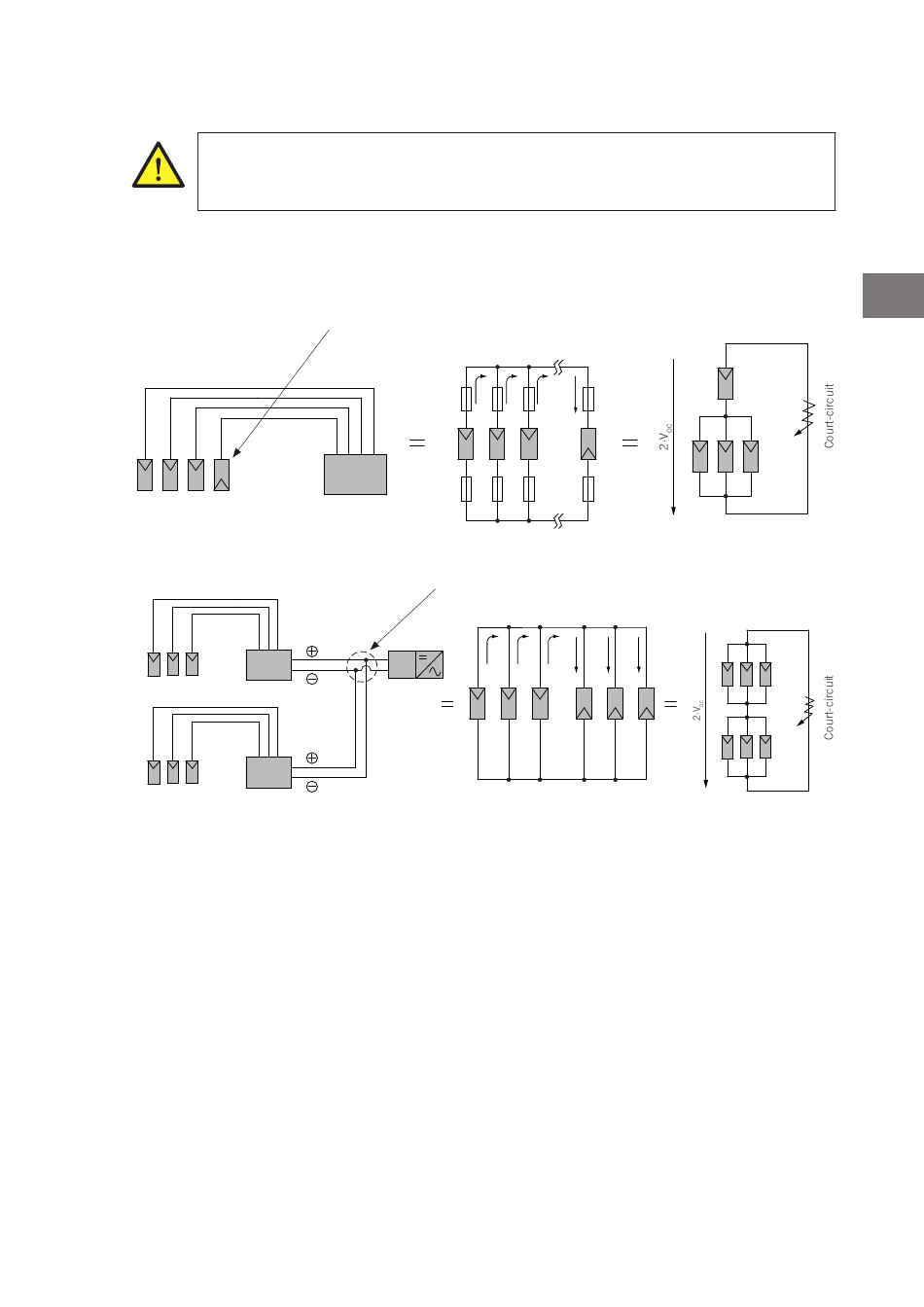

Le raccordement inversé d'un string du champ photovoltaïque crée un court-circuit qui provoque
une surintensité du string connecté à l'envers. Dans des conditions normales, le fusible associé à ce
string éliminera le court-circuit. La tension devant ouvrir le fusible sera le double de la tension du
circuit ouvert, en raison du raccordement inversé du string.
Toujours vérifier la polarité des champs photovoltaïques avant d'effectuer tout raccordement.
Faire particulièrement attention lors de la première connexion des différents strings du champ photovoltaïque
à l'INGECON SUN String Control (schéma 1) et des différents INGECON SUN String Control à l'onduleur
(schéma 2).
String connecté à l'envers
Champ photovoltaïque
INGECON SUN
String Control
INGECON SUN
String Control
Afin d'éviter le problème de surtension se produisant lors du raccordement d'un string de façon inversée, Ingeteam
utilise un système pour vérifier la polarité correcte avant le raccordement de chaque string.
12.4. Processus de raccordement du champ photovoltaïque
1.
Ouvrez tous les porte-fusibles du pôle négatif et déposez les fusibles, tout en conservant les fusibles du
pôle positif et celui prévu pour la protection de l'électronique.
AAS2011IQM01_ - Manuel d'installation et usage
I
INGECON SUN
String Control
Schéma 1
Raccordement incorrect
I
3
Onduleur
Schéma 2
I
I
n·I
I
I
I
I
I
