Conexión del campo fotovoltaico
12.3. Conexión inversa del campo fotovoltaico
La conexión inversa del campo fotovoltaico ocasionaría consecuencias fatales en el INGECON SUN
String Control y podría causar daños importantes en las personas cercanas al equipo.
La conexión inversa de un string del campo fotovoltaico, genera un cortocircuito, que provoca una
sobrecorriente en el string conectado al revés. En condiciones normales el fusible asociado a este
string despejará el cortocircuito. La tensión que debe abrir el fusible será del doble de la tensión de
circuito abierto, por haber conectado el string al revés.
Revisar siempre la polaridad de los campos fotovoltaicos antes de realizar ninguna conexión.

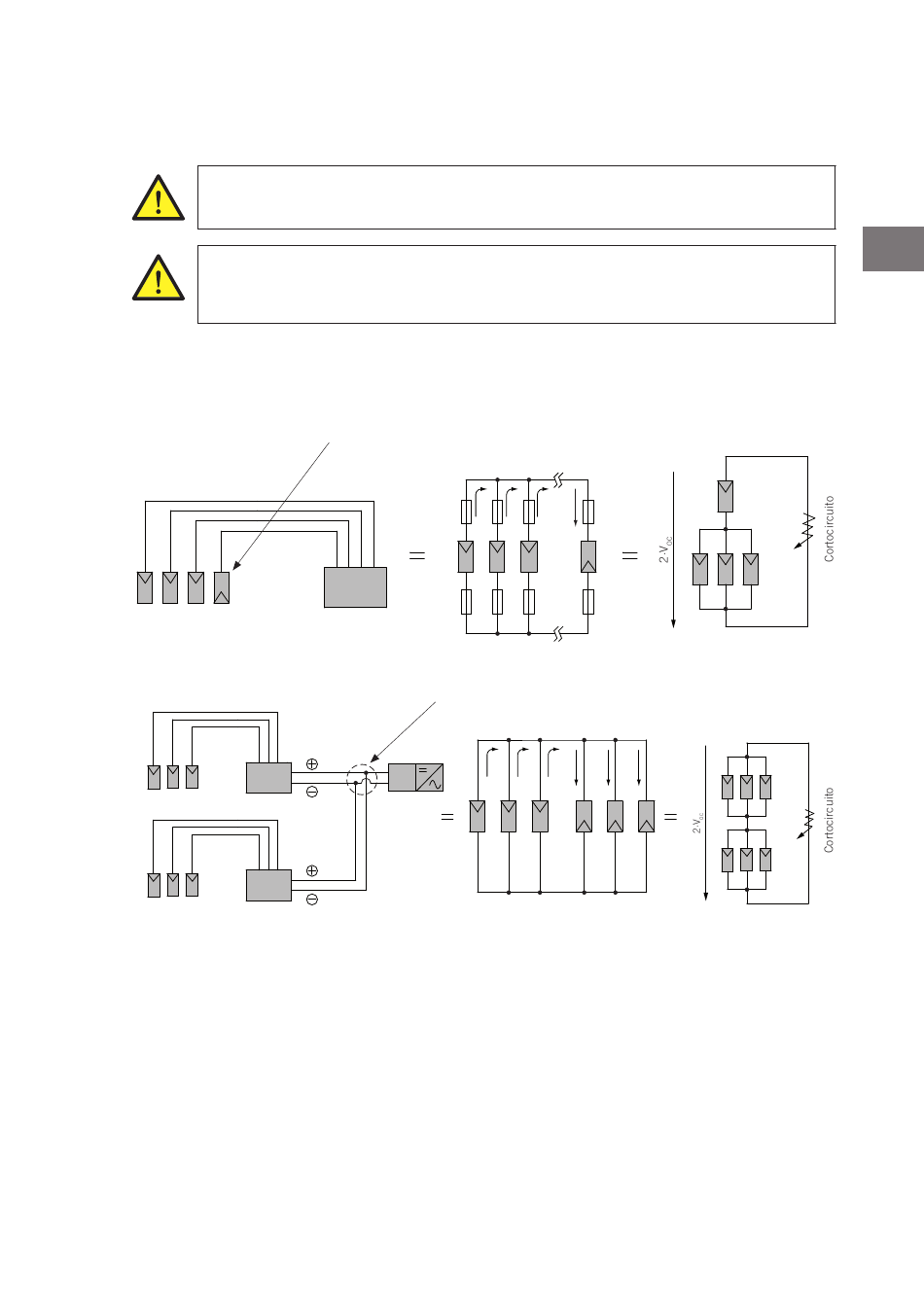

Se deberá prestar especial atención en la primera instalación de los diferentes strings del campo fotovoltaico al
INGECON SUN String Control (esquema 1) y de los diferentes INGECON SUN String Control al inversor (esquema
2).
String conectado inversamente
Campo fotovoltaico
INGECON SUN
String Control
INGECON SUN
String Control
Para evitar el problema de la sobrecorriente que aparece al conectar un string de forma inversa, Ingeteam
implementa un sistema con el fin de comprobar la correcta polaridad previamente a la conexión de cada string.
12.4. Proceso de conexión del campo fotovoltaico
1. Abrir todos los portafusibles del polo negativo y desinstalar los fusibles, manteniendo instalados los
fusibles del polo positivo y el destinado a proteger la electrónica.
AAS2011IQM01_ - Manual de instalación y uso
I
INGECON SUN
String Control
Esquema 1
Conexión incorrecta
I
3
Inversor
Esquema 2
I I
n·I
I I
I I I
