Connessione al campo fotovoltaico
La connessione inversa di una string del campo fotovoltaico, genera un cortocircuito, che provoca una
sovracorrente nella string collegata al contrario. In condizioni normali il fusibile associato a questa
string elimina il cortocircuito. La tensione che deve aprire il fusibile deve essere il doppio della
tensione di circuitoaperto, per aver collegato la string al contrario.
Verificare sempre la polarità dei campi fotovoltaici prima di effettuare una connessione.

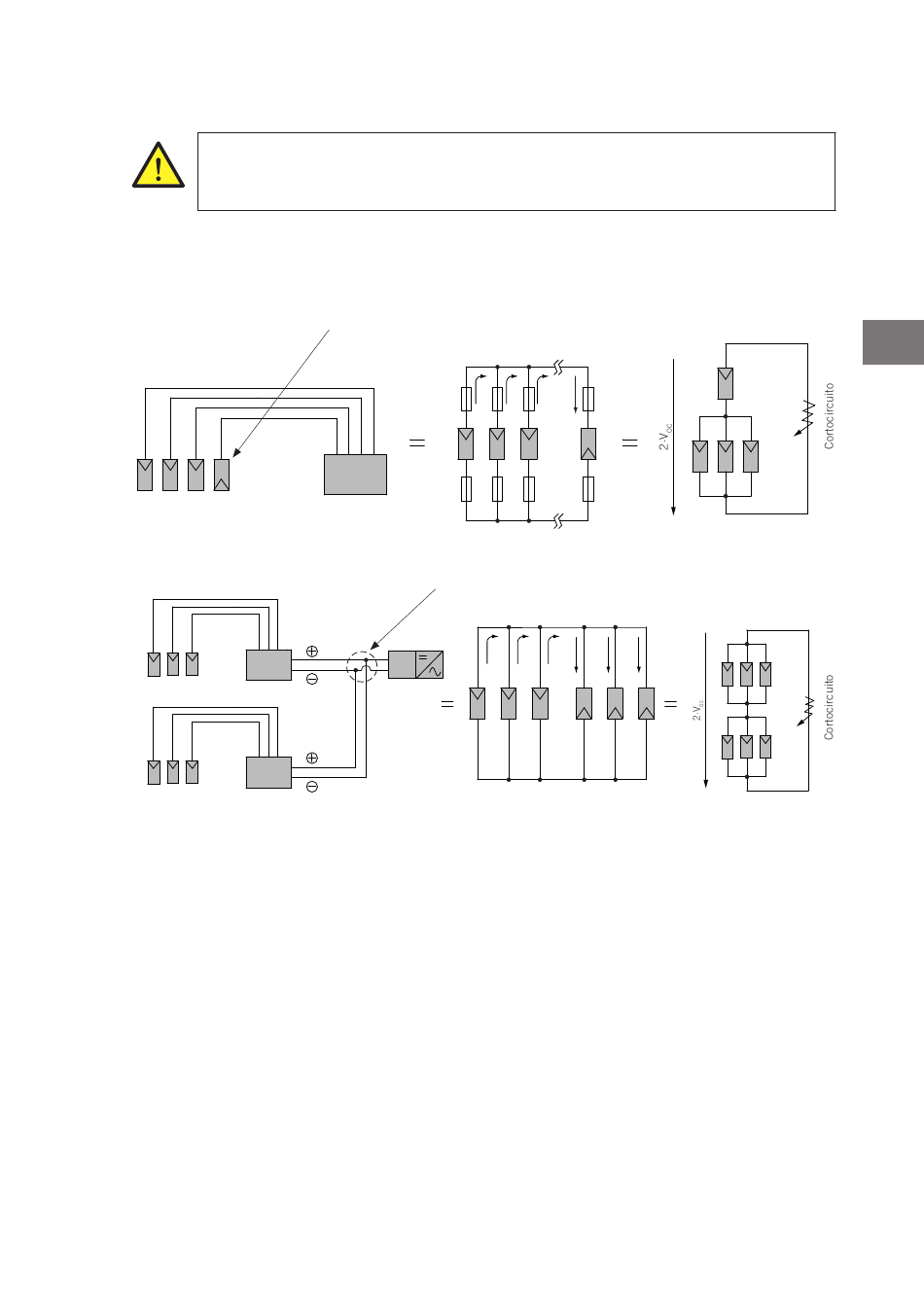

Prestare particolare attenzione alla prima installazione delle diverse string del campo fotovoltaico al dispositivo
INGECON SUN String Control (schema 1) e dei diversi dispositivi INGECON SUN String Control all'inverter
(schema 2).
String collegata in modo inverso
Campo fotovoltaico
INGECON SUN
String Control
INGECON SUN
String Control
Per evitare il problema della sovracorrente che compare quando si collega una string in modo inverso, Ingeteam ha
implementato un sistema per verificare la corretta polarità prima del collegamento di ogni string.

12.4. Procedura di connessione del campo fotovoltaico

1. Aprire tutti i portafusibili del polo negativo e disinstallare i fusibili, mantenere installati solo i quelli del
polo positivo e il fusibile destinato a proteggere l'elettronica.
AAS2011IQM01_ - Manuale d'installazione e uso
I
INGECON SUN
String Control
Schema 1
Connessione non corretta
I
3
Inverter
Schema 2
I I
n·I
I I
I I I
