Pour choisir la cosse de connexion, tenez compte du diamètre maximal admissible dans le presse-étoupes pour
pouvoir l'introduire dans ce-dernier.

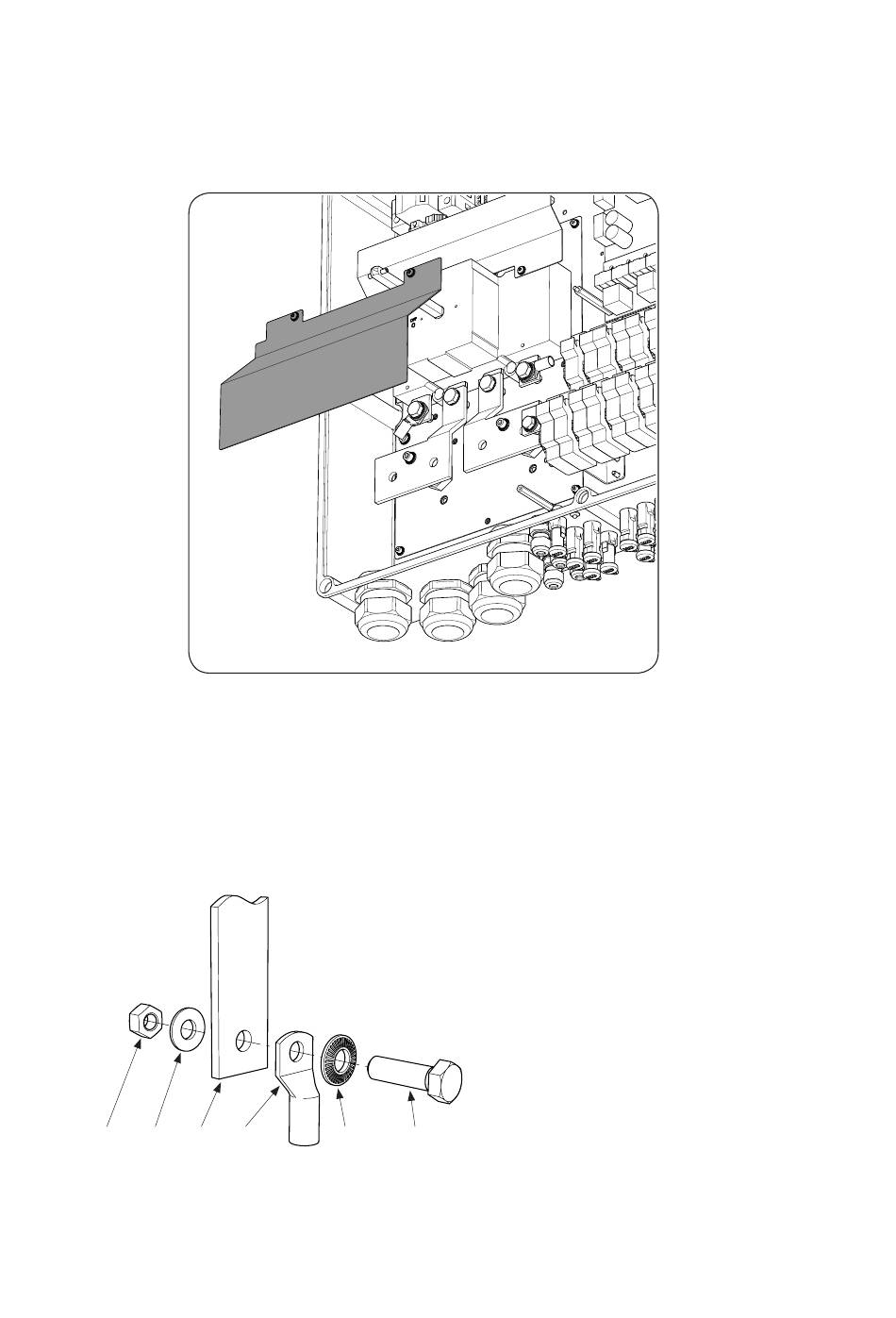

11.3. Processus de raccordement de l'onduleur
1.
Retirer le film protecteur en polycarbonate.
2.
Dénuder le câble conformément à la dimension de la cosse à utiliser.
3.
Sertir la cosse sur le câble.
4.
Nettoyer les surfaces de contact de la cosse et de la barrette à cosses avec un linge propre et de l'alcool
éthylique.
5.
Introduire le câblage par les presse-étoupes prévues à cet effet.
6.
Connecter la borne à la platine de connexion à l'aide des boulons (lubrifiés au préalable) et des rondelles
fournies par Ingeteam lors de la livraison de l'équipement, en respectant le couple de serrage et les polarités
indiqués.
E
B
D
134
C
B
A.
B.
C.
D.
E.
A
AAS2011IQM01_ - Manuel d'installation et usage
Raccordement de l'onduleur
Boulon M10 à six pans.
Rondelle M10.
Cosse.
Platine de connexion.
Écrou M10.
