2. Retirar los tapones de seguridad de los conectores a utilizar. No retirar los tapones de los conectores que
no se utilizarán.
3. Para comprobar la polaridad de cada string conectar el polo positivo en su conector y el negativo en
el destinado a la comprobación de polaridad. Si la polaridad es correcta el LED se iluminará, en caso de
no serla, permanecerá apagado. Si la comprobación es correcta desinstalar el polo negativo del conector
de comprobación y conectarlo en el conector negativo para dicho string. Si la comprobación no resulta
correcta se deberá revisar la polaridad y subsanar el error, volviendo a realizar la comprobación de polaridad
posteriormente.

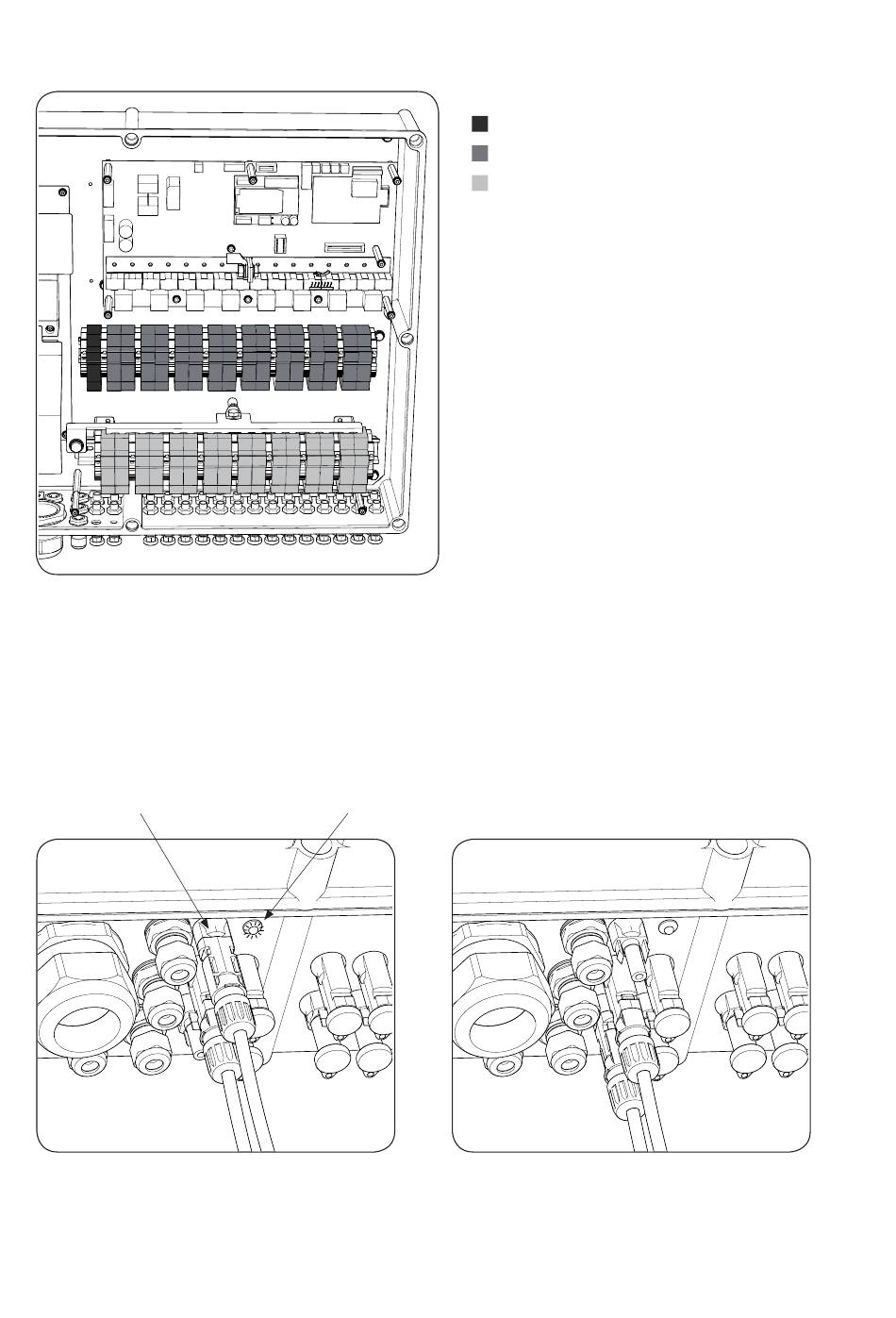

Conector comprobador de
polaridad
4. Repetir el punto 3 para todos los strings que se deseen conectar al INGECON SUN String Control.
5. Volver a instalar los fusibles del polo negativo y la tapa del conector de comprobación de polaridad.
102
LED
Conexión del campo fotovoltaico
Fusible de la electrónica (instalado)
Fusibles polo negativo (desinstalado)
Fusibles polo positivo (instalado)
