Ingeteam
10. Anschluss der Fernauslösung für den Trennschalter
(optional)
Wie bereits erwähnt, können diese Geräte optional mit einem Trennschalter bzw. mit einem Trennschalter mit
Fernauslösung ausgestattet werden.
Zur Erregung der Spule den Trennschalter öffnen und den in der Abbildung unten gezeigten Anschluss herstellen.
Der Schließerkontakt (NO) muss auf 220/240 VAC ausgelegt sein.
Vor dem Anschluss der Verkabelung zunächst den Trennschalter auf OFF stellen und anschließend
alle Sicherungsträger öffnen.
Beim Schließen des Arbeitskontakts öffnet sich der Trennschalter.
Der Trennschalter muss manuell zurückgesetzt werden.
24

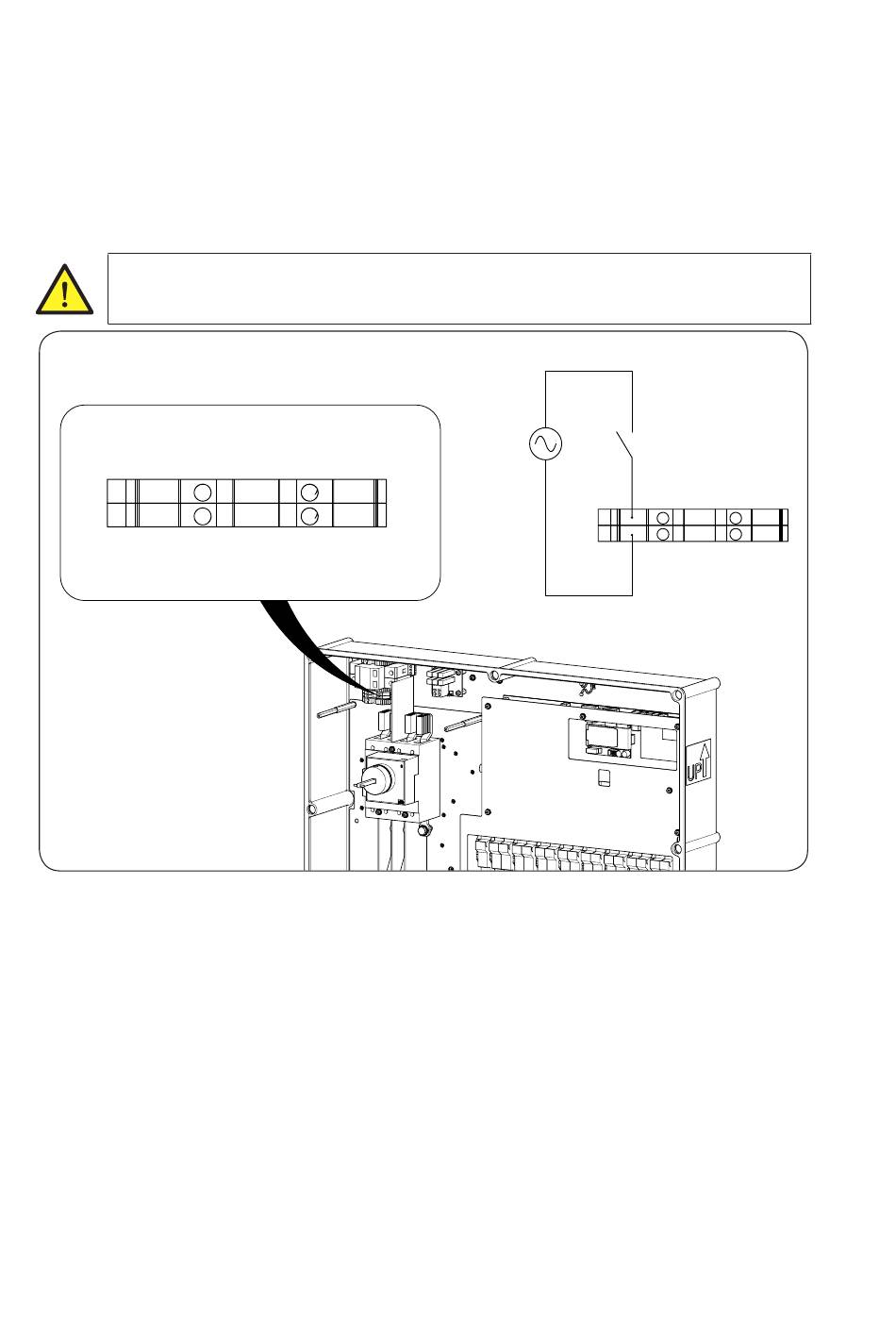

Anschluss der Fernauslösung für den Trennschalter (optional)
230 VAC
AAS2011IQM01_ - Handbuch für Montage und Betrieb
Schließerkontakt (NO)
