Bei der Auswahl der Anschlussklemme muss der maximal zulässige Durchmesser berücksichtigt werden, der noch
durch die Kabelstopfbuchse passt.

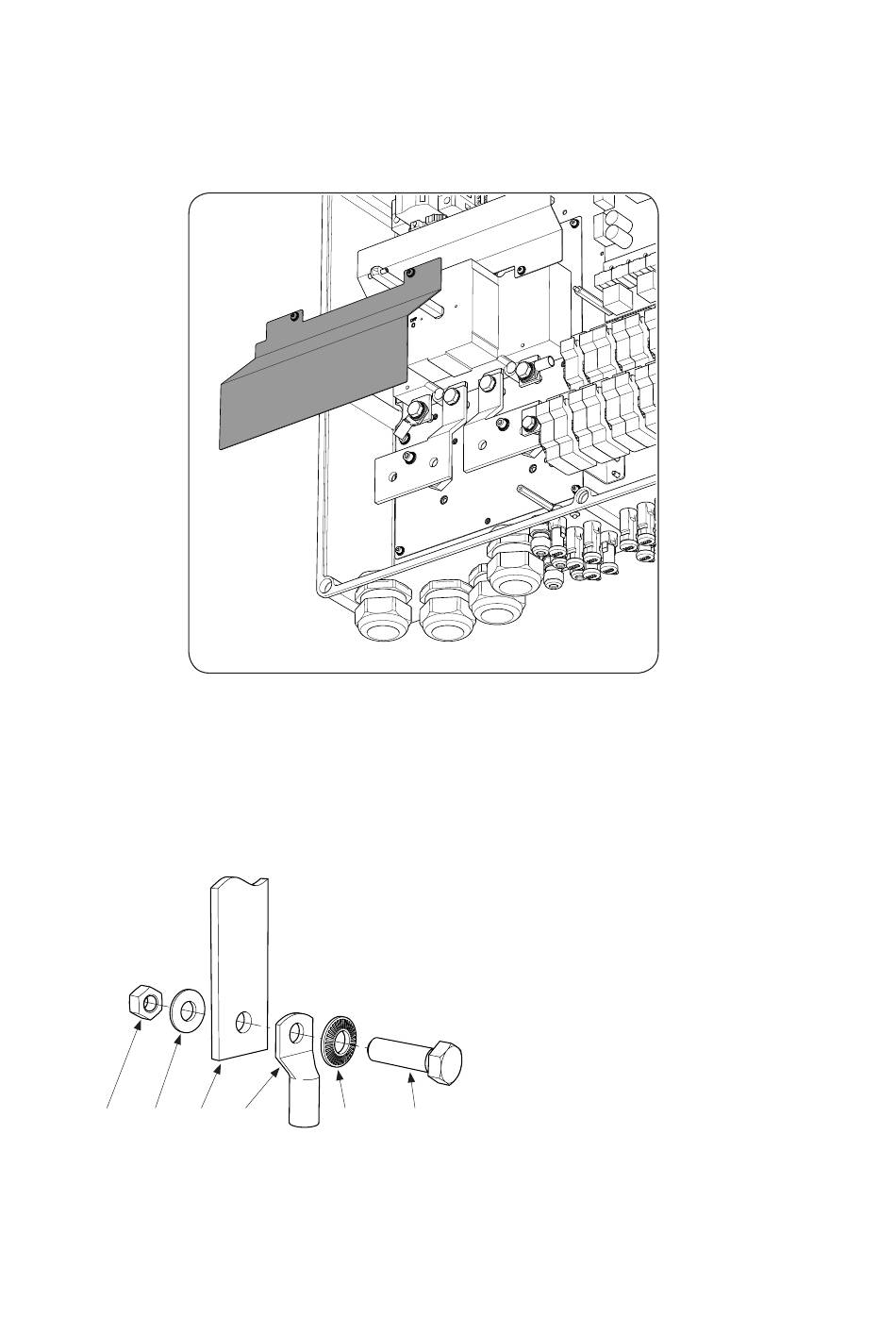

11.3. Vorgehensweise beim Anschluss des Wechselrichters

1. Die Polycarbonat-Schutzblende entfernen.
2. Das Kabel entsprechend der verwendeten Klemme abisolieren.
3. Die Klemme an das Kabel krimpen.
4. Die Kontaktflächen an der Klemme und an der Anschlussleiste mit einem sauberen Tuch und Ethanol
reinigen.
5. Die Verkabelung durch die vorgesehenen Stopfbuchsen einführen.
6. Die Klemme mithilfe der von Ingeteam mit dem Gerät gelieferten (vorher eingefetteten) Schrauben und
Unterlegscheiben mit der Anschlussplatte verbinden. Dabei auf die vorgegebene Polarität achten.
E B D
26
C B
A.
B.
C.
D.
E.
A
AAS2011IQM01_ - Handbuch für Montage und Betrieb
Anschluss des Wechselrichters
M10 Sechskantschraube
M10 Unterlegscheibe
Klemme
Anschlussplatte
M10 Mutter
