Installation

3.4.3 Zugang

VORSICHT
Gerätebeschädigung durch Verunreinigung
Lassen Sie den Frequenzumrichter nicht unbedeckt.
3 3
•
Entfernen Sie die Abdeckplatte mit Hilfe eines
Schraubendrehers. Siehe Abbildung 3.9.
•
Entfernen Sie alternativ die Frontabdeckung
durch Lösen der Befestigungsschrauben. Siehe
Abbildung 3.10.

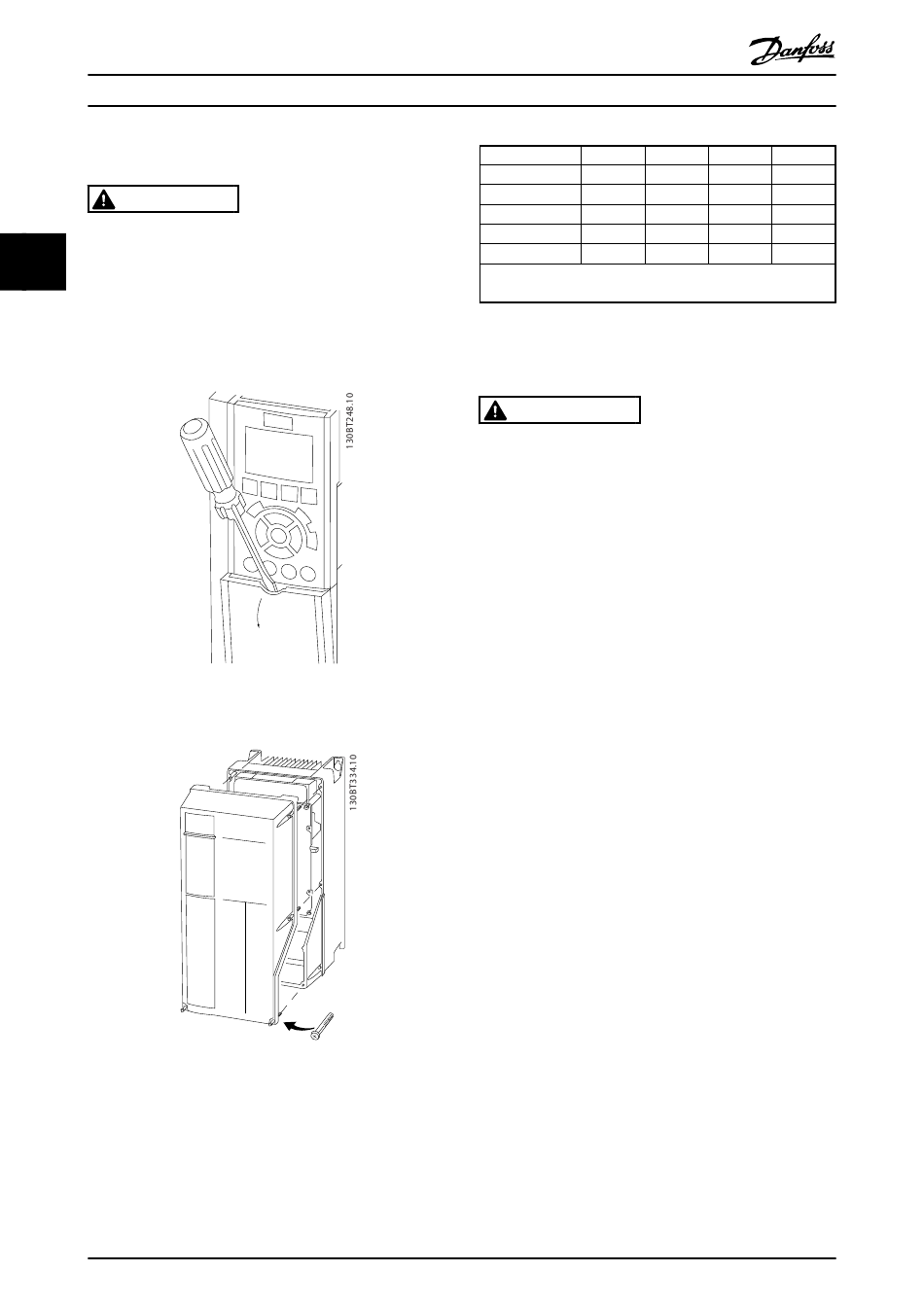

Abbildung 3.9 Zugang zu den Steuerklemmen in den Gehäusen
A2, A3, B3, B4, C3 und C4
Abbildung 3.10 Zugang zu den Steuerklemmen in den Gehäusen
A4, A5, B1, B2, C1 und C2
Lesen Sie vor dem Anziehen der Abdeckungen bitte
Tabelle 3.3.
16
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
* Keine anzuziehenden Schrauben
- Nicht vorhanden
Tabelle 3.3 Anzugsdrehmoment für Abdeckungen (Nm)

3.4.4 Motoranschluss

INDUZIERTE SPANNUNG!
Verlegen Sie Motorkabel von mehreren Frequenzum-
richtern getrennt. Induzierte Spannung durch
nebeneinander verlegte Motorkabel kann Gerätekonden-
satoren auch dann aufladen, wenn die Geräte
freigeschaltet sind. Die Nichtbeachtung dieser Empfehlung
kann schwere Personenschäden oder sogar tödliche Verlet-
zungen zur Folge haben.
Die drei nachstehenden Abbildungen zeigen vereinfachte
Anschlussbilder für Netz, Motor und Erdung eines Frequen-
zumrichters. Die jeweiligen Konfigurationen ändern sich je
nach Einheit und optionaler Ausrüstung.
®
MG16E103 - VLT ist eine eingetragene Marke von Danfoss
Rahmen IP20 IP21
A4/A5 - -
B1 - *
B2 - *
C1 - *
C2 - *
WARNUNG
•
Angaben zu den maximalen Leitungsquer-
schnitten finden Sie unter 11.1 Leistungsabhängige
technische Daten
•
Die Querschnitte der zu verwendenden Kabel
sollten Sie in Übereinstimmung mit den
geltenden Elektroinstallationsvorschriften wählen.
•
Kabeleinführungen für Motorkabel sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 oder höher vorgesehen.
•
Installieren Sie Kondensatoren zur Korrektur des
Leistungsfaktors nicht zwischen dem Frequen-
zumrichter und dem Motor.
•
Schließen Sie kein Anlass- oder Polwechselgerät
zwischen Frequenzumrichter und Motor an.
•
Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an.
•
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in diesem Handbuch.
•
Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in an.
•
Befolgen Sie die Anforderungen an die
Motorkabel des Motorherstellers.
IP55 IP66
2 2
2,2 2,2
2,2 2,2
2,2 2,2
2,2 2,2
