Installation
1

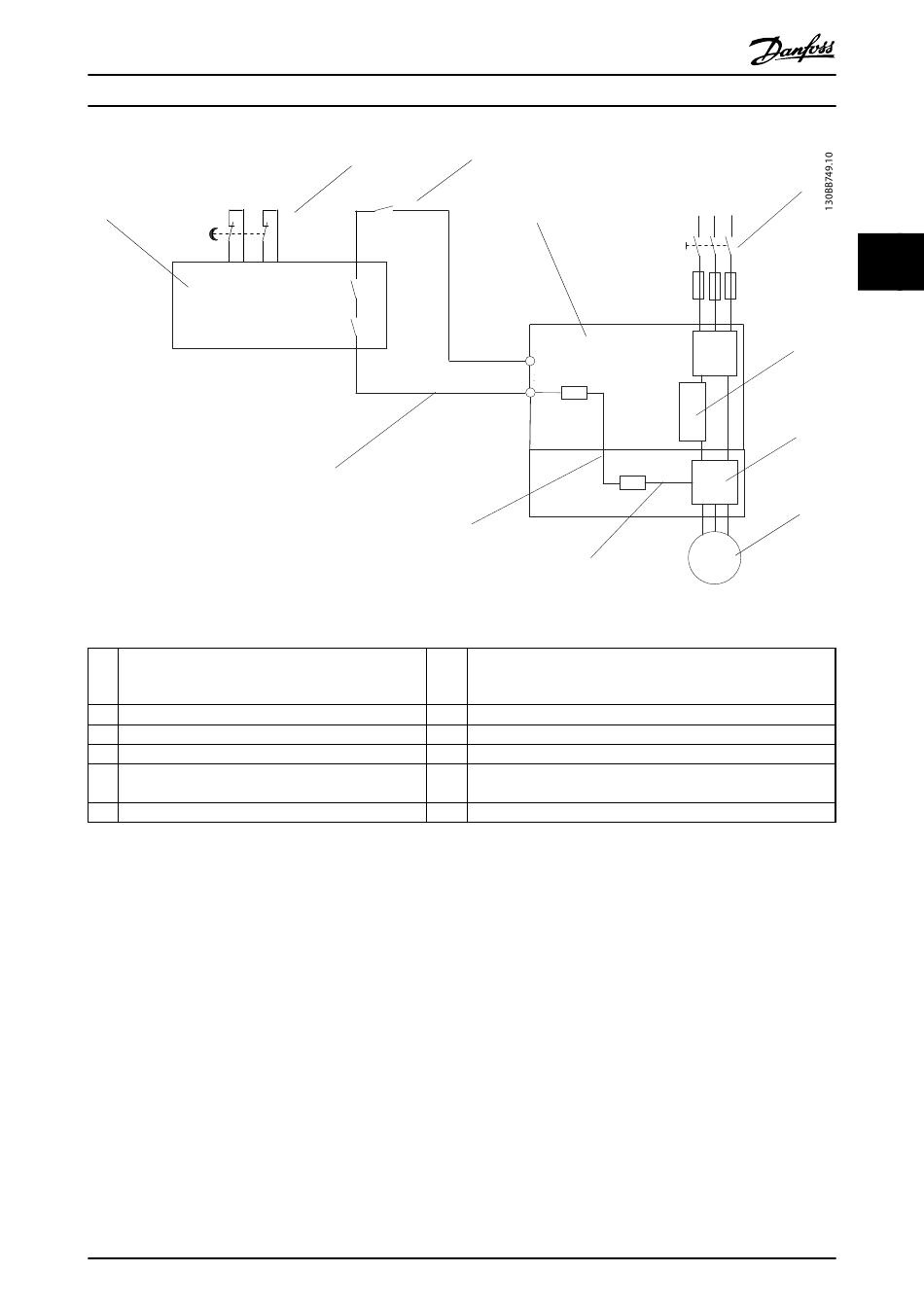

Abbildung 3.37 Installation zum Erreichen einer Stoppkategorie 0 (EN 60204-1) mit Sicherheitskat. 3 (EN 954-1)/PL „d" (ISO 13849-1).
1 Sicherheitsvorrichtung Kat. 3 (Stromkreisunterbre-
chungsvorrichtung, möglicherweise mit Auslöser am
Eingang)
2 Türkontakt
3 Schütz (Freilauf)
4 Frequenzumrichter
5 Netz
6 Steuerkarte
Tabelle 3.5
Inbetriebnahmeprüfung des sicheren Stopps
Führen Sie nach der Installation und vor erstmaligem
Betrieb eine Inbetriebnahmeprüfung der Anlage oder der
Anwendung, die vom sicheren Stopp Gebrauch macht,
durch. Wiederholen Sie diese Prüfung nach jeder Änderung
der Anlage oder Anwendung.
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
3
2
11
10
7 Wechselrichter
8 Motor
9 5 V DC
10 Sicherer Kanal
11 Gegen Kurzschluss geschütztes Kabel (wenn nicht im Installations-
gehäuse)
®
MG16E103 - VLT ist eine eingetragene Marke von Danfoss
4
12
37
9
5
3
6
7
8
M
27
3
