Elektrische Installation - Danfoss VLT FC 103 Produkthandbuch

Installation

3.4 Elektrische Installation

Dieser Abschnitt enthält ausführliche Anweisungen zur
Verdrahtung des Frequenzumrichters und beschreibt die
folgenden Aufgaben:
3 3
•
Anschließen der Ausgangsklemmen des Frequen-
zumrichters
•
Anschließen der Netzversorgung an die Eingangs-
klemmen des Frequenzumrichters

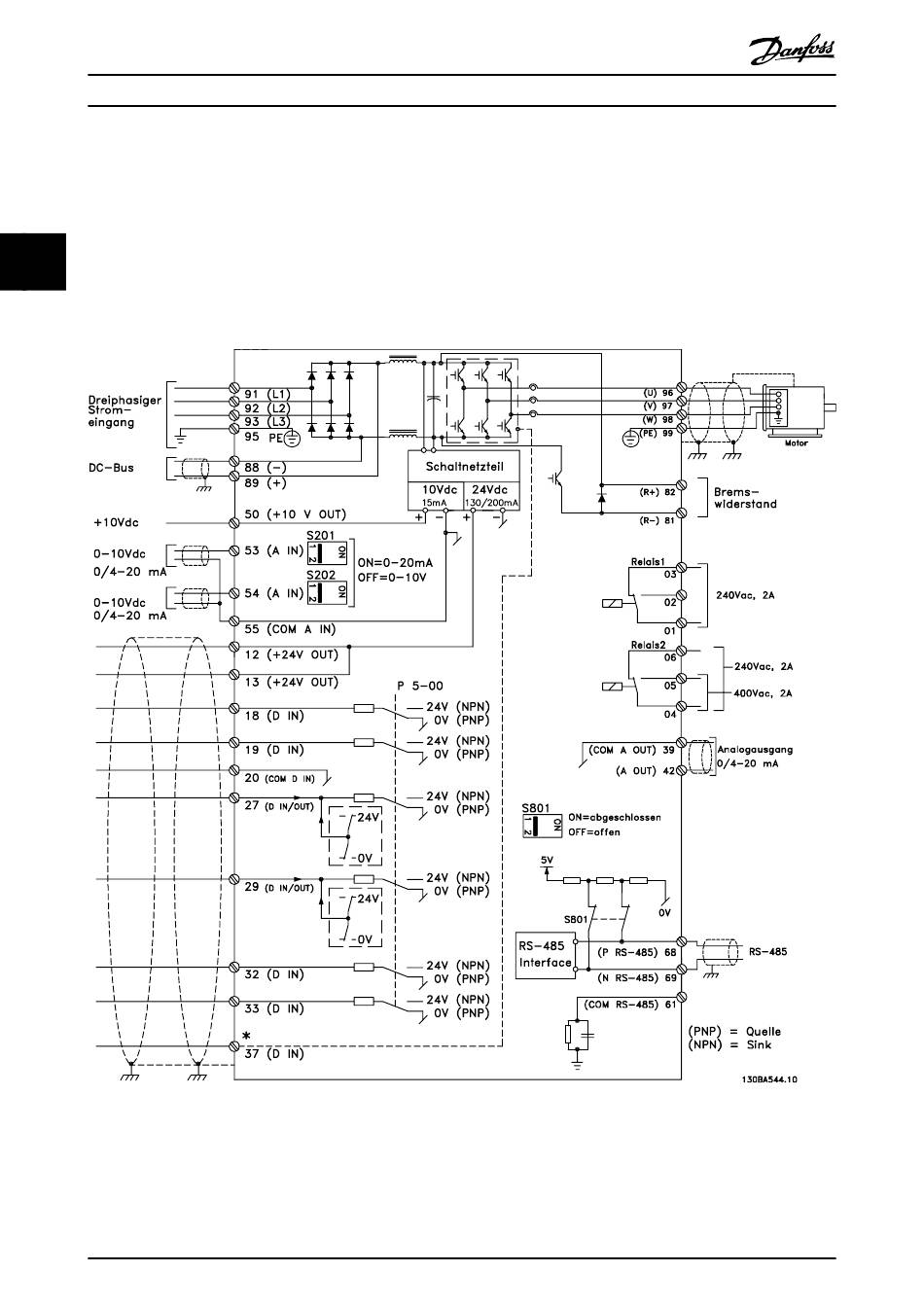

Abbildung 3.4 Anschlussplan des Grundgeräts (ohne Optionen)
HINWEIS
Weitere Informationen siehe Tabelle 3.4.
12
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
Abbildung 3.4 zeigt den Anschlussplan des Grundgeräts
ohne Optionen.
®
MG16E103 - VLT ist eine eingetragene Marke von Danfoss
•
Anschließen der Steuer- und seriellen Schnitt-
stellenkabel
•
Prüfen der Eingangs-, Motor- sowie Steuer-
klemmen auf ihre bestimmungsgemäße Funktion
nach Anlegen der Netzspannung
