Installation
2 2

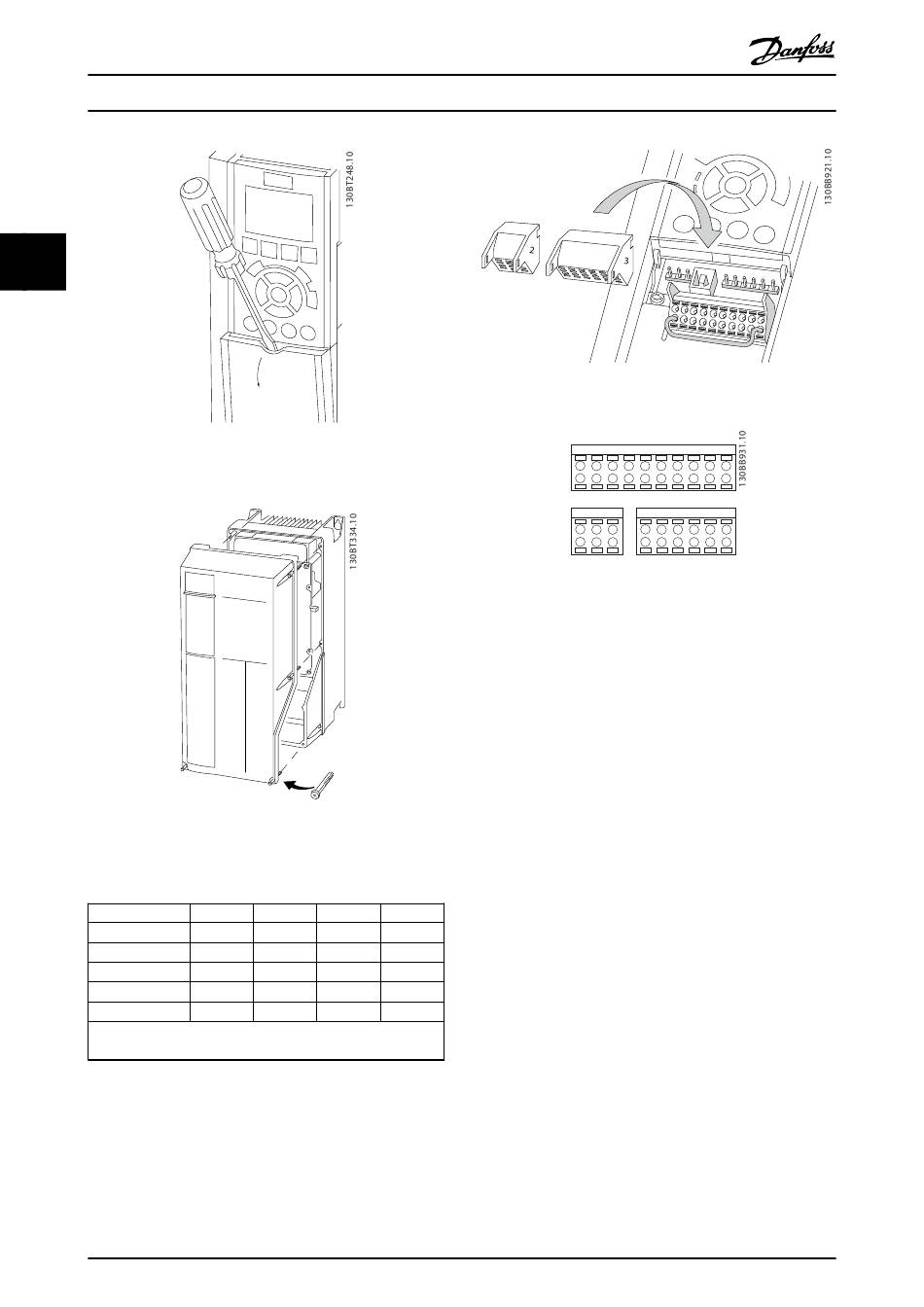

Abbildung 2.9 Steuerverdrahtungszugang für die Gehäuse A2,
A3, B3, B4, C3 und C4
Abbildung 2.10 Steuerverdrahtungszugang für die Gehäuse A4,
A5, B1, B2, C1 and C2
Siehe Tabelle 2.2 vor dem Befestigen der Abdeckungen.
Rahmen
A4/A5
B1
B2
C1
C2
* Keine anzuziehenden Schrauben
- Nicht vorhanden
Tabelle 2.2 Anzugsdrehmoment für Abdeckungen (Nm)

2.4.5.2 Arten von Steuerklemmen

In Abbildung 2.11 sind die entfernbaren Frequenzumrichter-
anschlüsse zu sehen. Klemmenfunktionen und
Werkseinstellungen werden in Tabelle 2.3 zusammen-
gefasst.
16
VLT ® AutomationDrive
Produkthandbuch
IP20 IP21 IP55
- - 2
- * 2,2
- * 2,2
- * 2,2
- * 2,2
MG.33.AI.03 - VLT
Abbildung 2.11 Positionen der Steuerklemmen
1
12 13 18 19 27 29 32 33 20 37
2
61 68 69
Abbildung 2.12 Klemmennummern
•
Anschluss 1 verfügt über vier programmierbare
Digitaleingangsklemmen, zwei weitere Digital-
klemmen, die als Ein- oder Ausgang
programmiert werden können, eine 24-V-DC-
Klemmen-Versorgungsspannung sowie einen
gemeinsamen Anschluss für optionale vom
Kunden bereitgestellte 24-V-DC-Spannung. FC 302
und FC 301 (optional im Gehäuse A1) verfügen
außerdem über einen Digitaleingang für die STO-
Funktion (Safe Torque Off / Sicher abgeschaltetes
Moment).
•
Die Klemmen (+)68 and (-)69 am Anschluss 2
dienen einem seriellen Kommunikationsan-
schlussfür RS-485.
•
Anschluss 3 verfügt über zwei Analogeingänge,
IP66
einen Analogausgang, 10-V-DC-Versorgungg-
2
spannung sowie gemeinsame Anschlüsse für Ein-
2,2
und Ausgänge.
2,2
•
Bei Anschluss 4 handelt es sich um eine USB-
2,2
Schnittstelle für die MCT 10
2,2
Konfigurationssoftware.
•
Außerdem sind zwei Form C- Relaisausgänge
vorhanden, die sich je nach Konfiguration und
Größe des Frequenzumrichters an verschiedenen
Positionen befinden.
•
Einige Optionen können zusätzliche Klemmen
bereitstellen und zusammen mit der Einheit
bestellt werden. Siehe das mit der Ausrüstungs-
option mitgelieferte Handbuch.
®
ist eine eingetragene Marke von Danfoss
4
1
3
39 42 50 53 54 55
