Technische Daten
Eingangswiderstand, R
i
3, 4)
Sichererer Stopp Klemme 37
Spannungsniveau
Spannungsniveau, logische „0" PNP
Spannungsniveau, logische „1" PNP
Maximale Spannung am Eingang
Nenneingangsspannung bei 24 V
Nenneingangsspannung bei 20 V
Eingangskapazität
Alle Digitaleingänge sind galvanisch von der Versorgungsspannung PELV (Schutzkleinspannung – Protective extra low voltage)
und anderen Hochspannungsklemmen getrennt.
1)
Die Klemmen 27 und 29 können auch als Ausgang programmiert werden.
2) Außer sicherer Stopp Eingang Klemme 37.
3)
Klemme 37ist nur bei FC 302 und FC 301 A1 mit sicherem Stopp verfügbar. Sie kann nur als Eingang für sicheren Stopp
verwendet werden. Klemme 37 ist geeignet für PL d (ISO13849-1), SIL 2 (IEC 61508) und SILCL 2 (EN 62061) und implementiert
eine Sicherer-Stopp-Funktion gemäß „Sicher abgeschaltetes Moment"
Klemme 37 und die Sicherer-Stopp-Funktion sind gemäß EN 60204-1, EN 61800-5-1, EN 61800-2, EN 61800-3 und EN 954-1
ausgeführt. Für korrekten und sicheren Gebrauch der Sicherer-Stopp-Funktion sind die entsprechenden Informationen und
Anweisungen im Projektierungshandbuch zu verwenden.
4)
Bei Verwendung eines Schützes mit einer DC-Spule im Inneren in Kombination mit Sicherem Stopp muss der Strom beim
Abschalten einen Rückweg aus der Spule erhalten. Dies kann durch eine Freilaufdiode (oder alternativ eine 30- oder 50-V-MOV
für schnellere Antwortzeiten) über der Spule umgesetzt werden. Typische Schütze können zusammen mit dieser Diode erworben
werden.
Analogeingänge:
Anzahl der Analogeingänge
Klemmennummer
Modi
Auswahl des Modus
Spannungsmodus
Spannungsniveau
Eingangswiderstand, R
i
Max. Spannung
Strommodus
Stromniveau
Eingangswiderstand, R
i
Max. Strom
Auflösung für Analogeingänge
Genauigkeit von Analogeingängen
Bandbreite

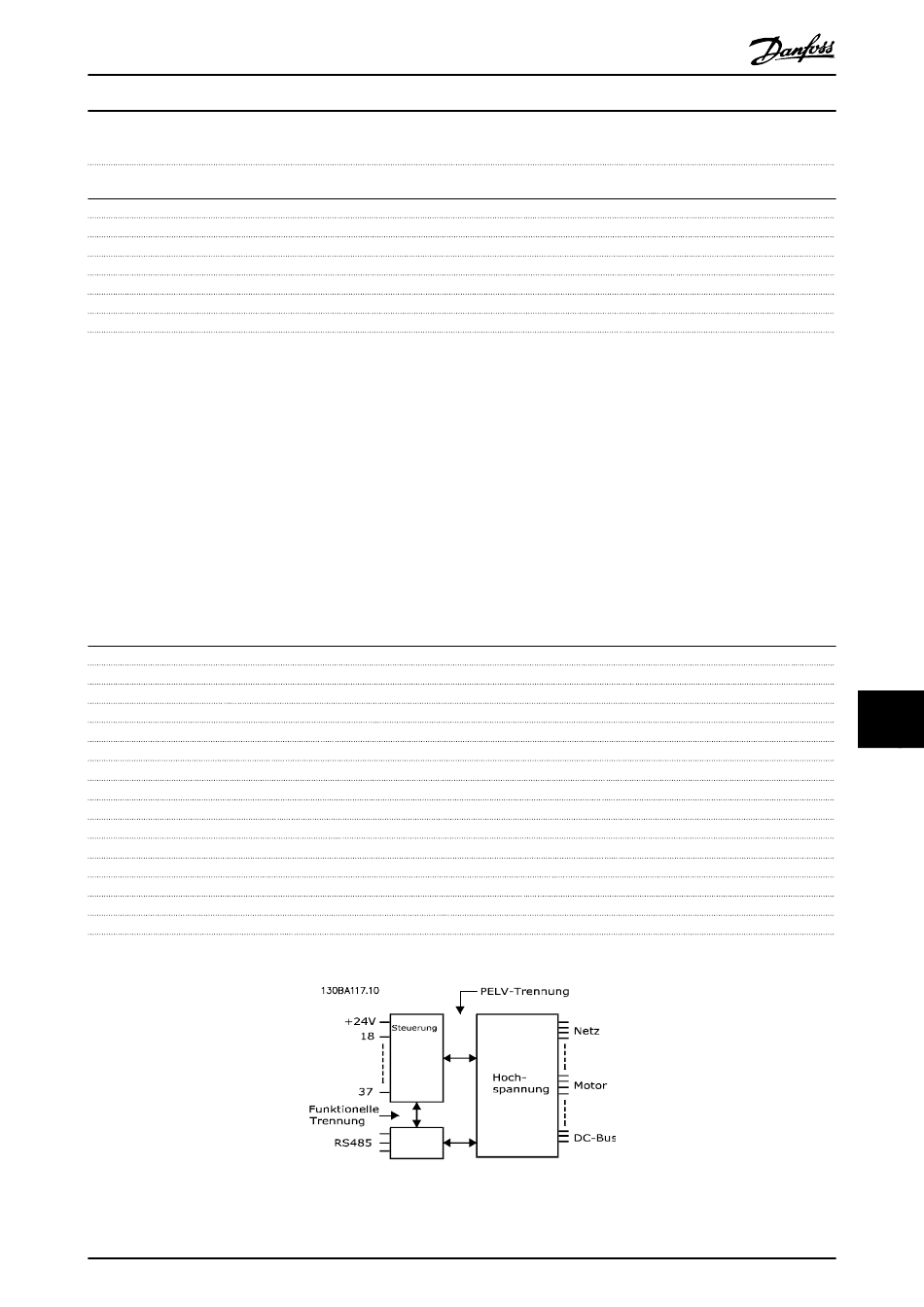

Die Analogeingänge werden galvanisch von der Versorgungsspannung PELV (Schutzkleinspannung – Protective extra low
voltage) und weiteren Hochspannungsklemmen getrennt.
VLT ® AutomationDrive
Produkthandbuch
(Klemme 37 hat festgelegte PNP-Logik):
®
MG.33.AI.03 - VLT ist eine eingetragene Marke von Danfoss
(STO, EN 61800-5-2) und Stoppkategorie 0 (EN 60204-1).
Schalter S201 und Schalter S202
Schalter S201/Schalter S202 = AUS (U)
FC 301: 0 bis + 10/ FC 302: -10 bis +10 V (skalierbar)
Schalter S201/Schalter S202 = EIN (I)
0/4 bis 20 mA (skalierbar)
Max. Fehler 0,5 % des vollen Umfangs
FC 301: 20 Hz/ FC 302: 100 Hz
ca. 4 kΩ
0 – 24 V DC
< 4 V DC
> 20 V DC
28 V DC
50 mA Eff.
60 mA Eff.
400 nF
2
53, 54
Spannung oder Strom
10
ca. 10 kΩ
± 20 V
ca. 200 Ω
30 mA
10 Bit (+ Vorzeichen)
